Verstelbare paalhouder met voetplaat 0–125 mm – plaatdikte 3 mm, zilverkleurig verzinkt
Laat feedback achter over het product
Verstelbare paalhouder met voetplaat, staal met galvanische verzinking, zilverkleurig. Instelbereik breedte 0–125 mm, voetplaat 100 x 100 mm, afstand paal tot ondergrond 85 mm, plaatdikte 3 mm. Gewicht 0,920 kg. Voor houten palen.
Verzendkosten zijn niet bij de prijs inbegrepen.
Verzendkosten zijn niet bij de prijs inbegrepen.
Productcode: 002-485
Producteigenschappen
[PIM] podstawy-slupow-drewnianych #1043
- Type verbinder Paaldrager met plaat
- Plaatdikte [mm] 3
- Materiaal Staal
- Coating Zilver verzinkt
Beschrijving

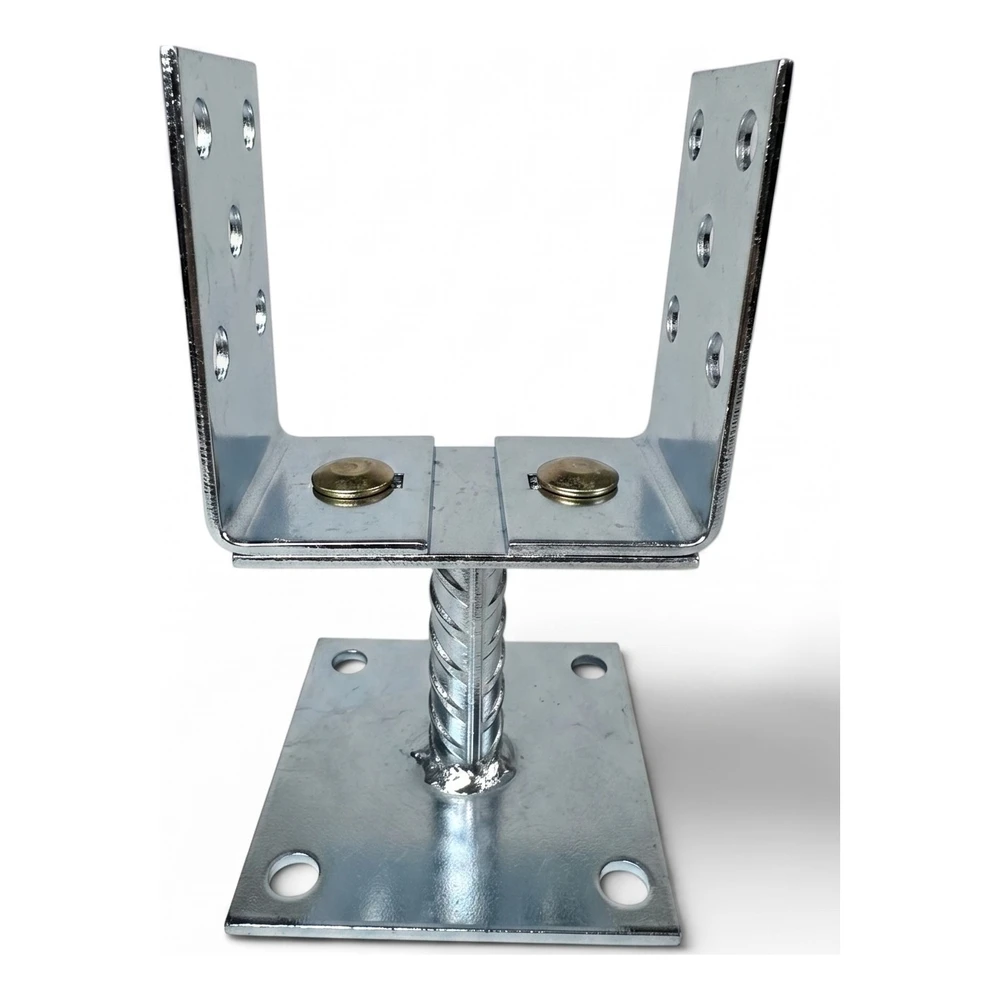

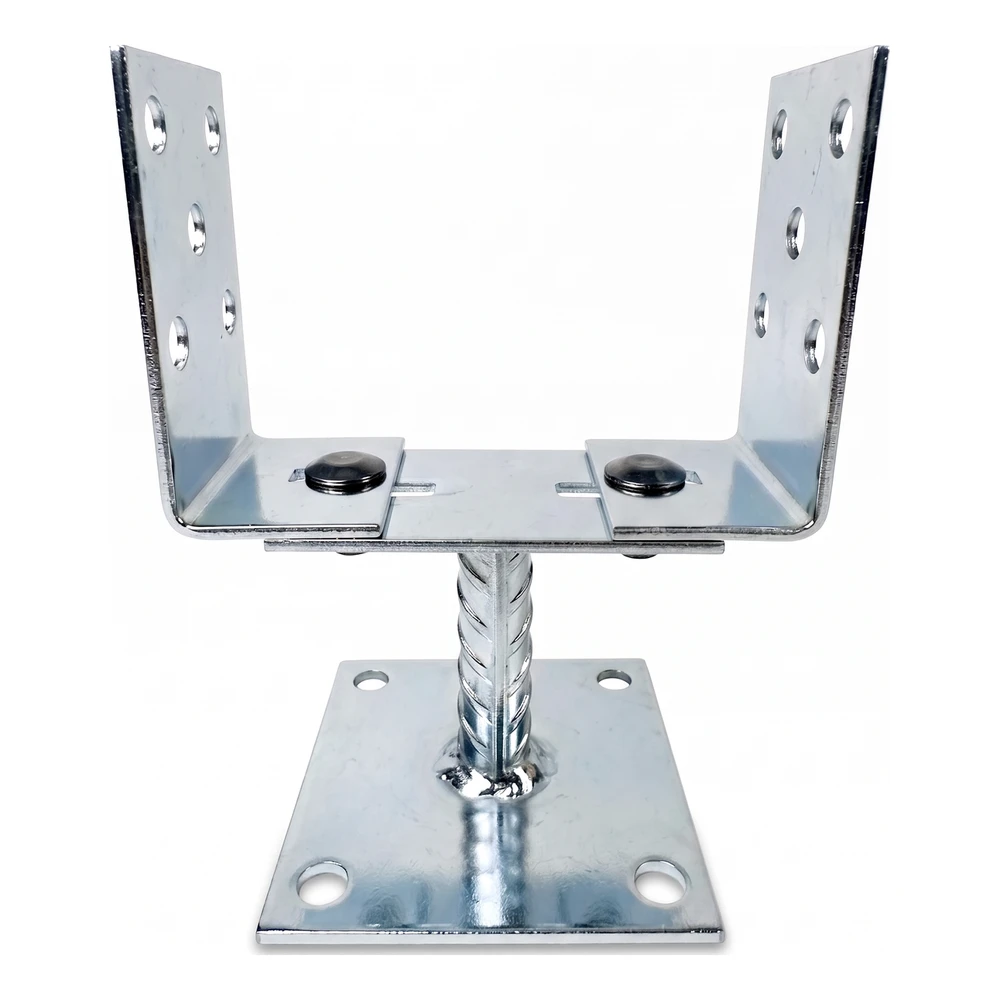

U-vormige houder met breedteverstelling 0–125 mm, op een voetplaat van 100 × 100 mm; paal 85 mm boven de ondergrond
Over het product
De paaldrager dient om een paal via de voetplaat aan de ondergrond te bevestigen. Hij heeft een U-vormige houder met verstelbare breedte, die de paal op afstand boven de ondergrond houdt.
Stem de breedte van de houder (maat b) af op de breedte van de paal — deze is verstelbaar binnen het bereik 0–125 mm. Maat h is de afstand van de paal tot de ondergrond en bedraagt 85 mm. De afmetingen van de voetplaat c × c zijn 100 × 100 mm. De tekening toont een van de standen van de breedteverstelling. Stel tijdens de montage de afstand tussen de zijwanden van de houder in op de breedte van de paal en draai de stelbouten vast. Bevestig de voetplaat aan een draagkrachtige ondergrond met bevestigingsmiddelen die geschikt zijn voor het type ondergrond en schroef de paal via de gaten aan de zijwanden van de houder vast.
De plaatdikte bedraagt 3 mm. Het product is gemaakt van staal met de coating: zilverkleurig verzinkt. Deze beschermt het staal tegen corrosie onder normale omstandigheden. Kies bij contact met zout, chemicaliën of aanhoudend vocht de uitvoering volgens de blootstellingsomstandigheden. De fabrikant vermeldt geen draagvermogen voor de paaldrager — de keuze op basis van de belastingen van de constructie wordt in het ontwerp bepaald.
Keuze en montage
- ✓Stel de afstand tussen de zijwanden van de houder in op de breedte van de paal (bereik 0–125 mm) en draai de stelbouten vast.
- ✓Bevestig de voetplaat van 100 × 100 mm aan een draagkrachtige ondergrond met bevestigingsmiddelen die geschikt zijn voor het type ondergrond.
- ✓Schroef de paal via de gaten aan de zijwanden van de houder vast.
Belangrijk
De fabrikant vermeldt geen draagvermogen voor de paaldrager. De keuze op basis van de belastingen van de constructie wordt in het ontwerp bepaald.
