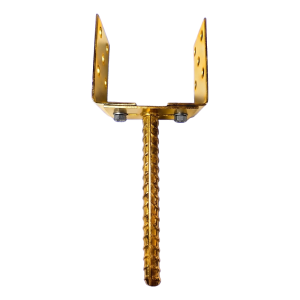

Verstelbare paalhouder om in te betonneren (met staaf) 0–125 mm – staaf 190 mm, plaatdikte 3 mm, goudkleurig verzinkt

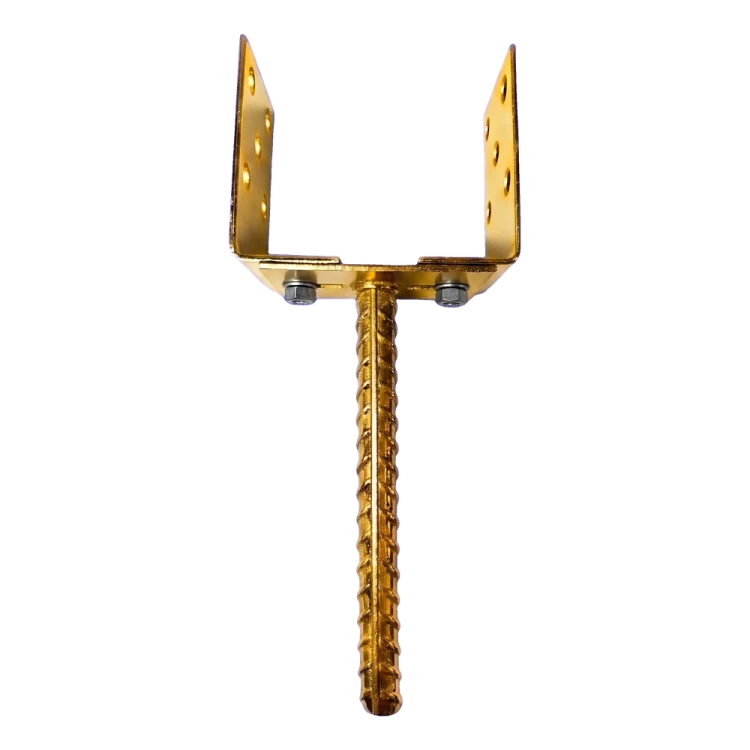

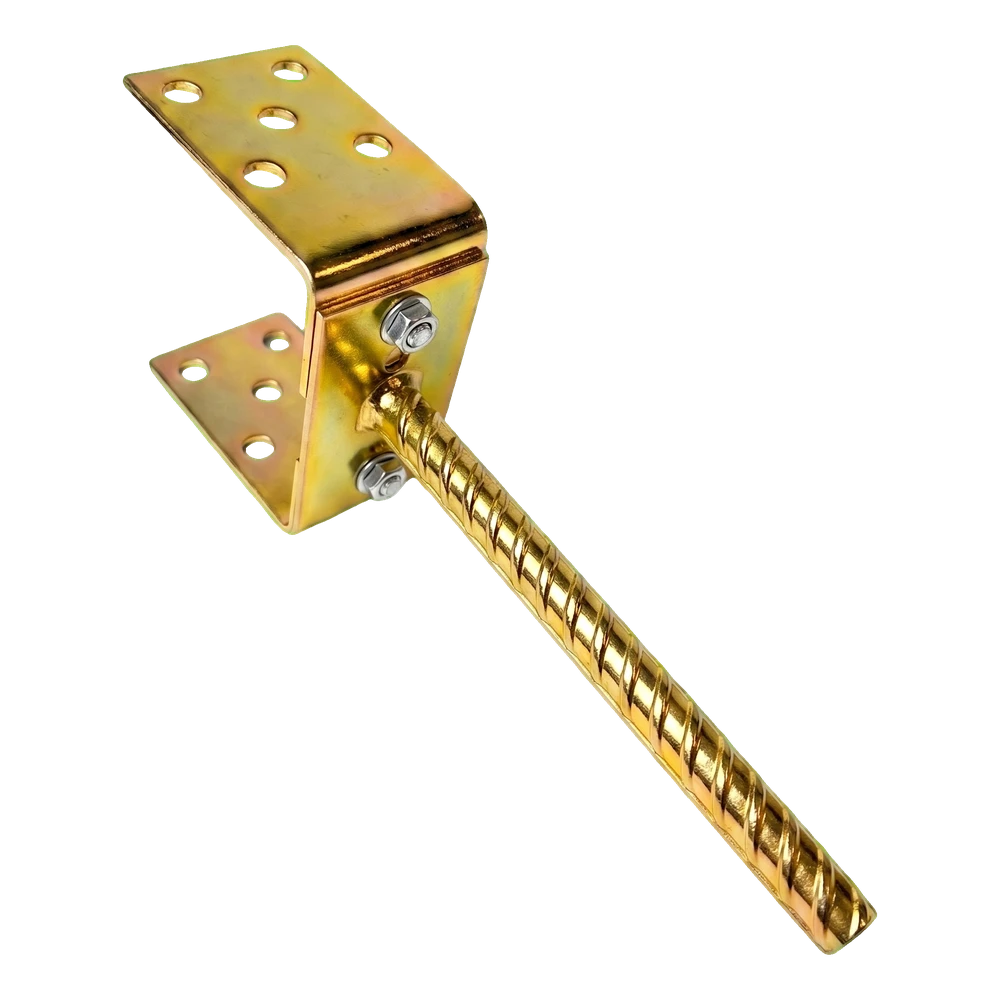

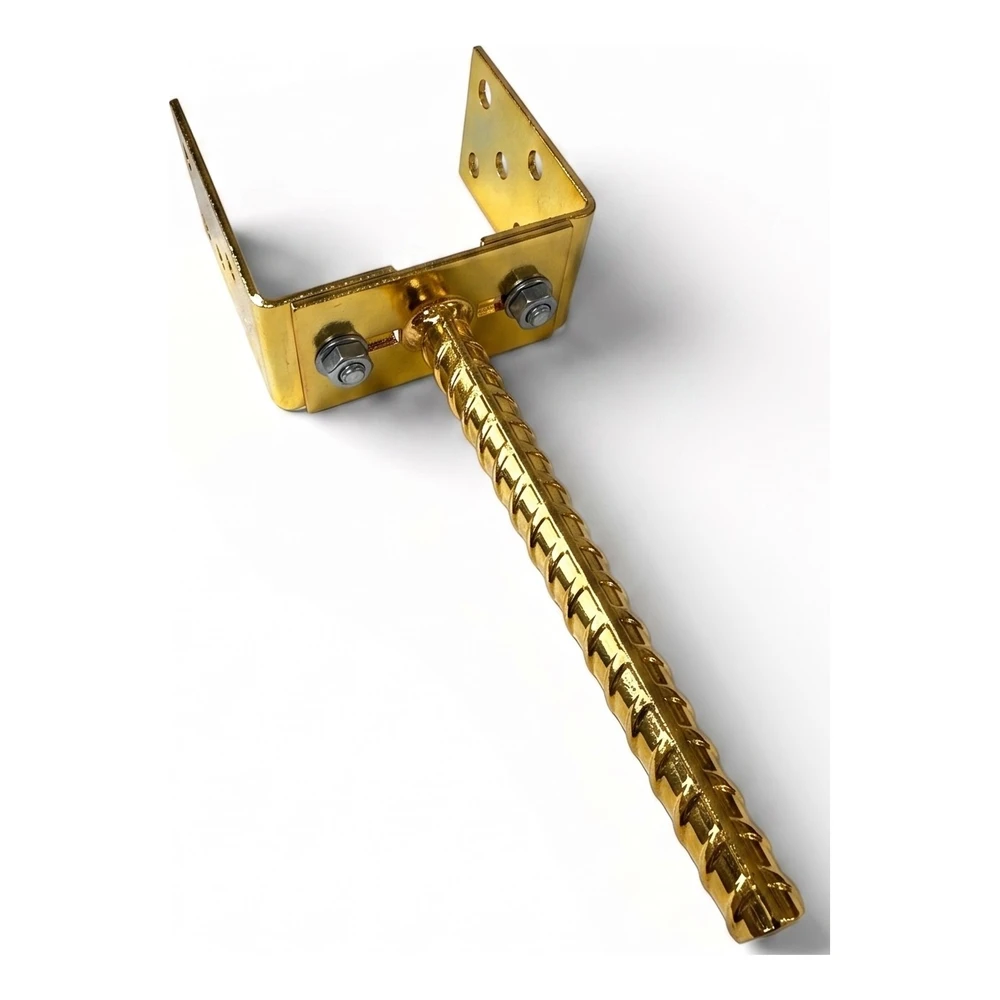

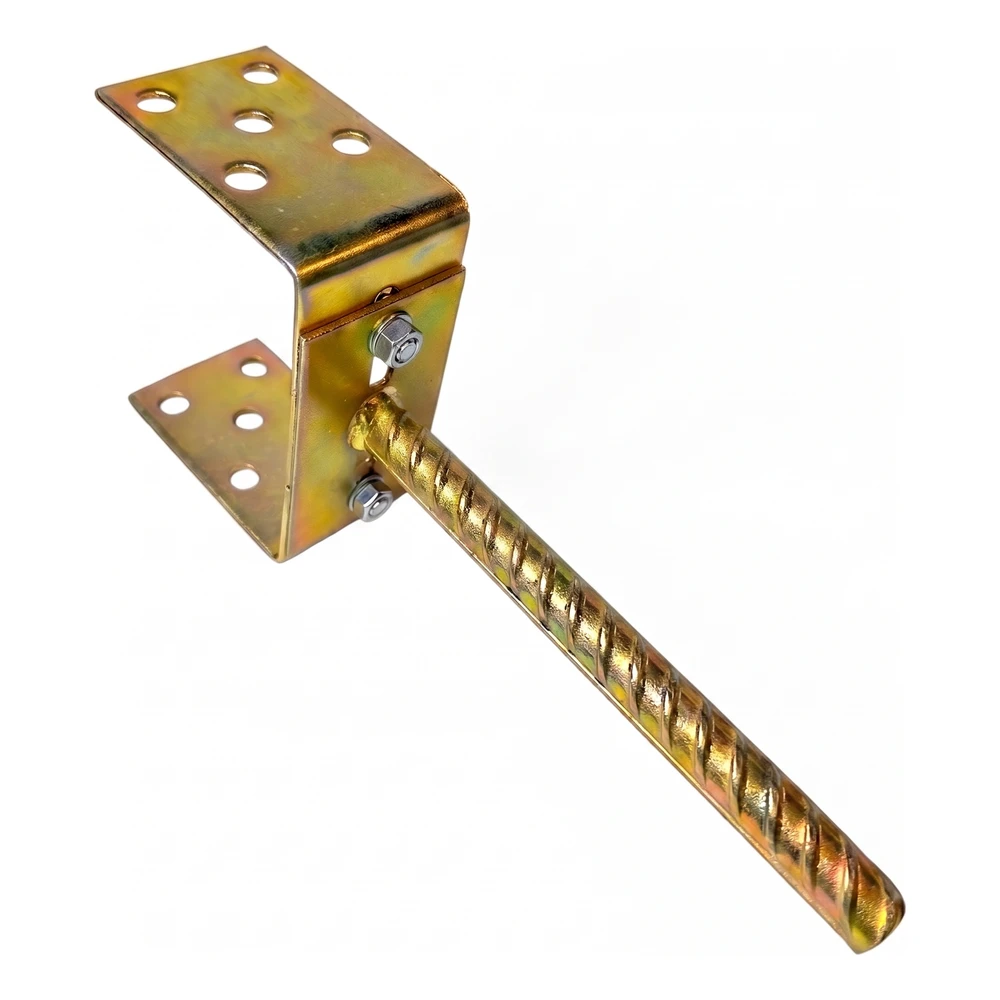

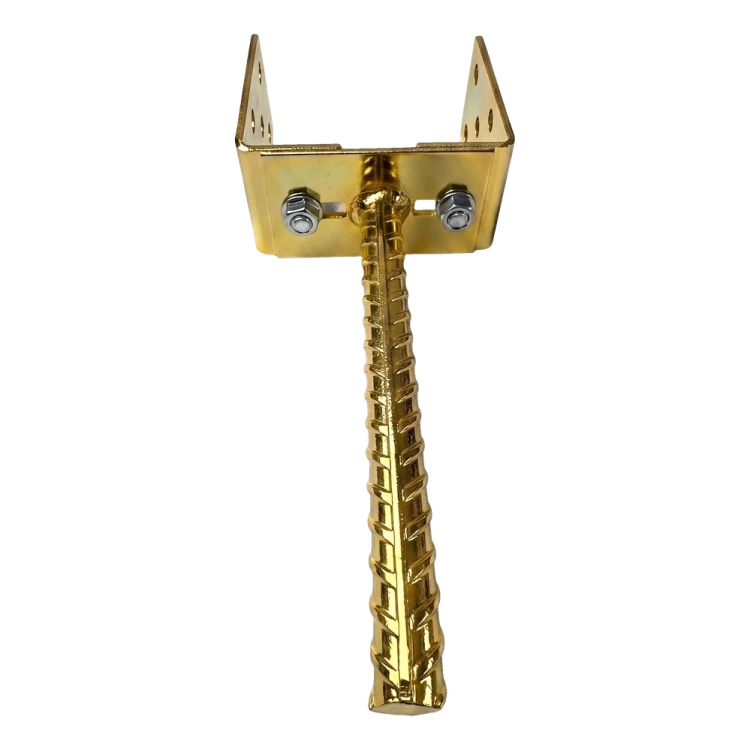

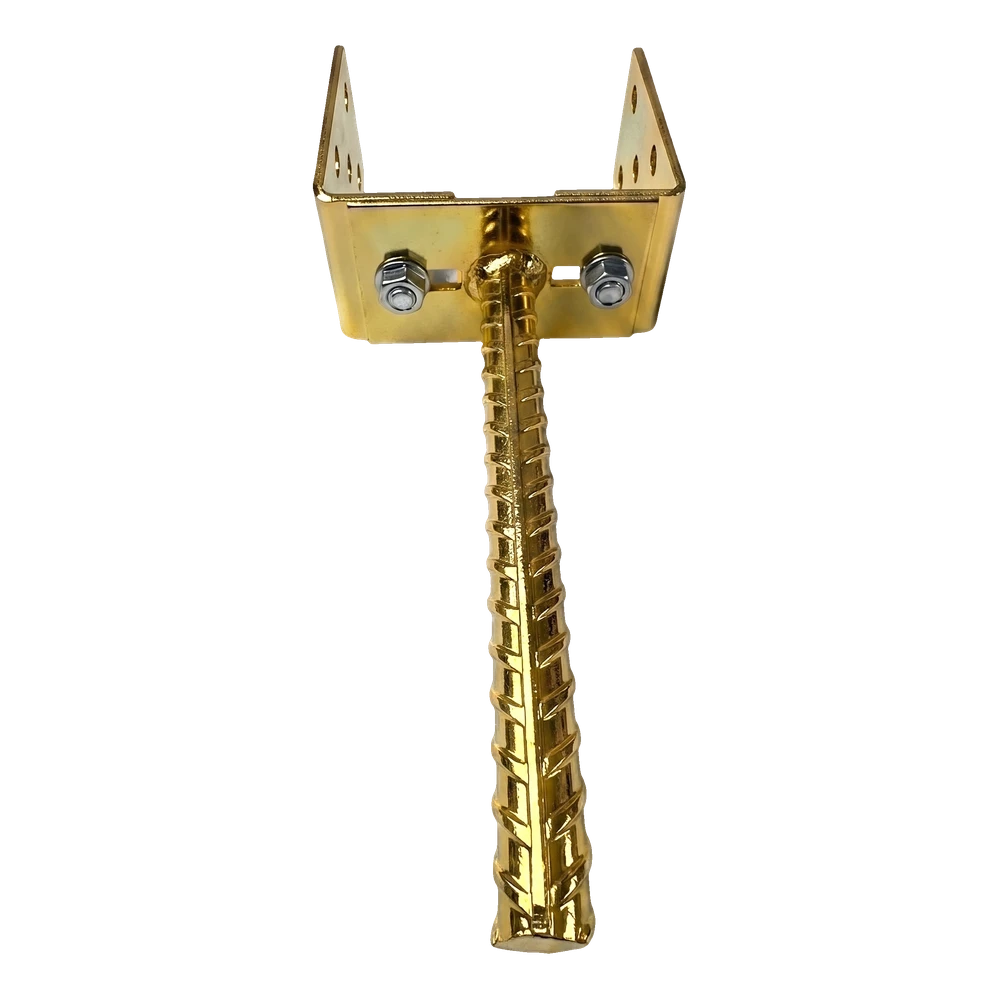

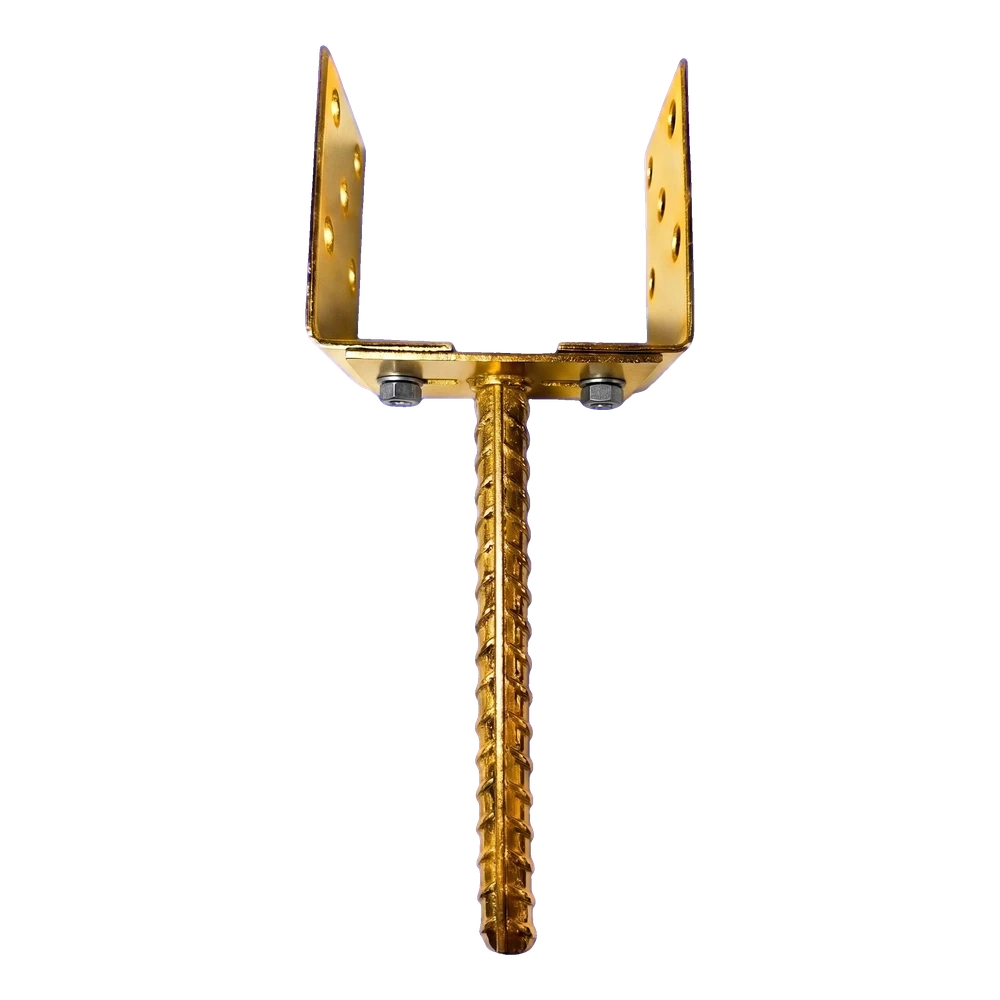

U-vormige houder met breedteverstelling 0–125 mm en staaf van 190 mm voor verankering in de ondergrond; plaatdikte 3 mm

Maattekening op volledige grootte openen

Over het product

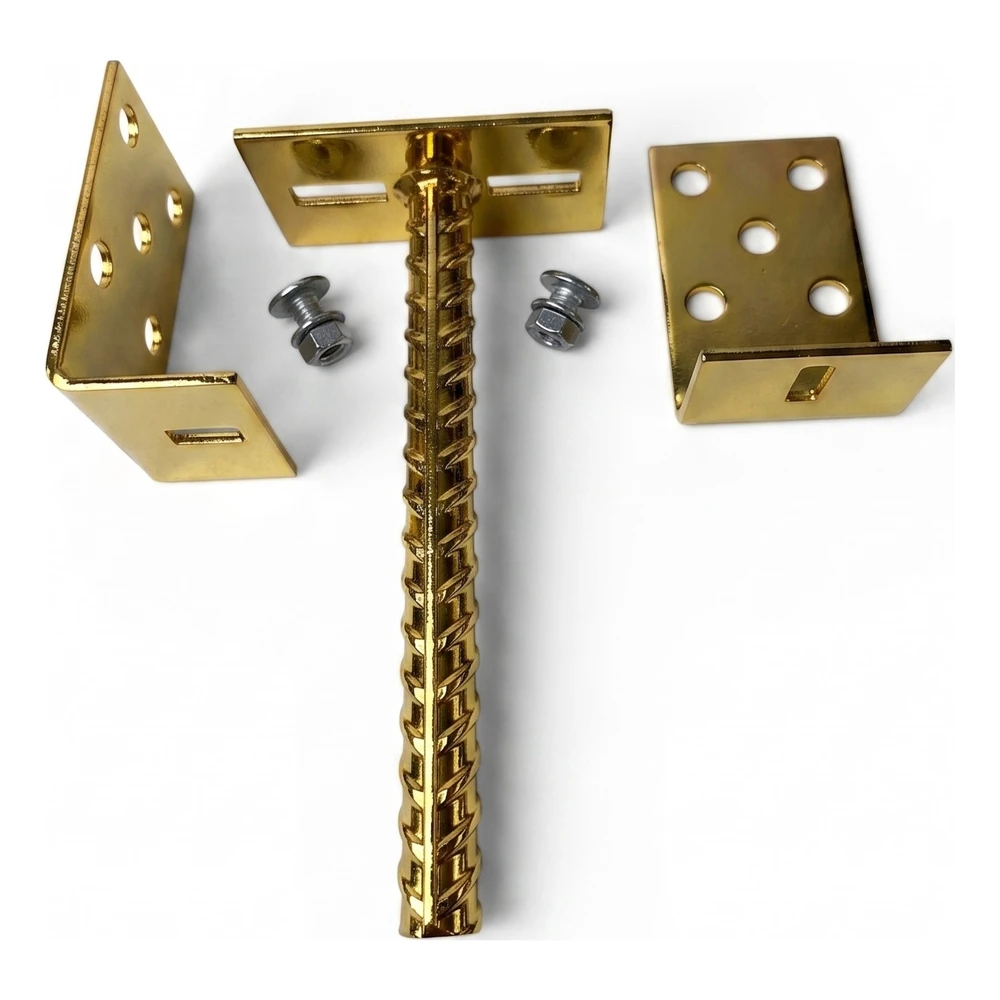

De paalhouder dient voor de bevestiging van een paal boven een fundering. Hij bestaat uit een U-vormige houder met breedteverstelling en een staaf voor verankering in de ondergrond (bijvoorbeeld in beton). De paal wordt via de gaten aan de zijwanden van de houder vastgeschroefd en de afstand tussen de zijwanden wordt met stelbouten vastgezet.

Stem de breedte van de houder (b) af op de breedte van de paal — het verstelbereik bedraagt 0–125 mm. De lengte van de staaf die in de ondergrond wordt verankerd (L) is 190 mm en de plaatdikte bedraagt 3 mm. Veranker tijdens de montage de staaf in de ondergrond en lijn de houder uit met de as van de paal. Stel vervolgens de afstand tussen de zijwanden in op de breedte van de paal, draai de stelbouten vast en schroef de paal vast via de gaten in de zijwanden. De illustratieve tekening toont een van de standen van de breedteverstelling.

Het staal is voorzien van de coating: geel elektrolytisch verzinkt, die het tegen corrosie beschermt onder normale omstandigheden. Bij contact met zout, chemicaliën of aanhoudend vocht moet de uitvoering worden gekozen volgens de blootstellingsomstandigheden. De fabrikant vermeldt geen draagvermogen voor de paaldrager. De keuze op basis van de belastingen van de constructie en de wijze van verankering worden in het ontwerp bepaald.

Afmetingen

Materiaal en coating

Verkoopeenheid

Keuze en montage

• ✓Veranker de staaf van 190 mm in de ondergrond (bijvoorbeeld in vers beton van de fundering) en lijn de houder uit met de as van de paal.
• ✓Stel de afstand tussen de zijwanden van de houder in op de breedte van de paal (bereik 0–125 mm) en draai de stelbouten vast.
• ✓Schroef de paal via de gaten aan de zijwanden van de houder vast.
