Verzinkte S-vormige aanvullende schakel 6 mm – nominale belasting 50 kg

Haak in de vorm van de letter S voor het ophangen en verbinden van kettingen en bevestigingsogen; staal C5–C10, verzinkt

Maattekening op volledige grootte openen

Over het product

Een S-haak is een haak in de vorm van de letter S. Deze dient voor het ophangen en verbinden van kettingen, bevestigingsogen en kleine toebehoren.

De maat en de materiaaldikte D bedragen 6 mm. De lengte A bedraagt 47 mm en de vrije opening C is 7 mm en bepaalt welk onderdeel in de haak past. Controleer vóór gebruik of het te verbinden onderdeel in de vrije opening C past. Hang het zo op dat de belasting in de lengterichting van de S-haak werkt en niet op de haakpunt. Knijp de haakpunt indien nodig dicht om onbedoeld losraken te beperken. De opgegeven maten zijn nominale waarden volgens het productblad van de fabrikant (met een tolerantie van ±5%).

Materiaal: staal C5–C10. Coating: verzinkt. De zinklaag beschermt het staal tegen corrosie onder normale omstandigheden. Kies bij contact met zout, chemicaliën of aanhoudend vocht een uitvoering die geschikt is voor de blootstellingsomstandigheden. De nominale belasting volgens het technische productblad van de fabrikant bedraagt 50 kg en mag niet worden overschreden. De breukbelasting van 125 kg is een grenswaarde, geen werklast. Het product is niet bedoeld voor het hijsen van lasten of het zekeren van personen. Vervang het onderdeel als het versleten, vervormd of gecorrodeerd is.

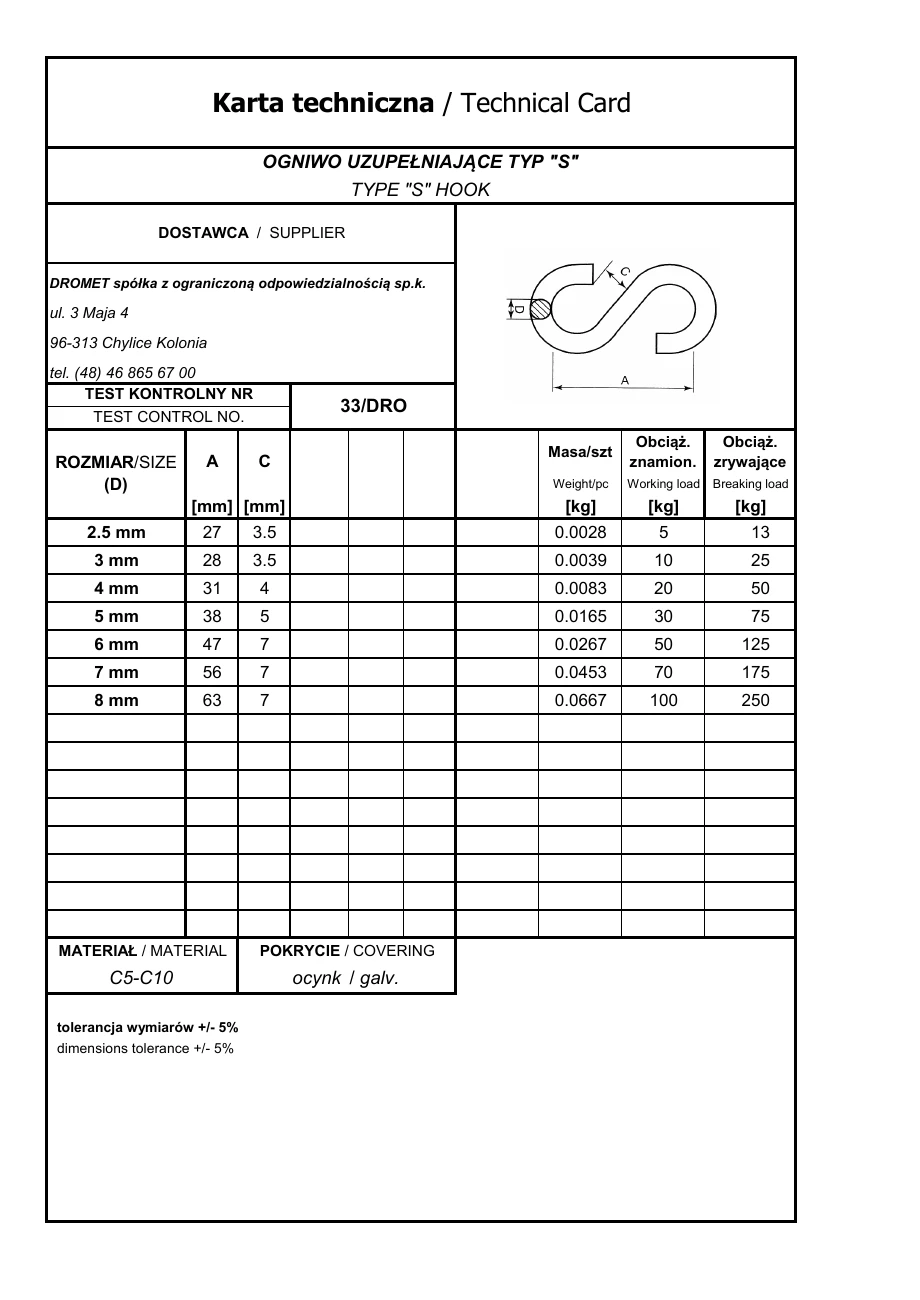

Afmetingen volgens productblad

Materiaal en sterkte

Verkoopeenheid

Keuze en montage

• ✓Controleer of het te verbinden onderdeel in de vrije opening C past.
• ✓Hang het onderdeel zo op dat de belasting in de lengterichting van de S-haak werkt en niet op de haakpunt.
• ✓Knijp de haakpunt indien nodig dicht om onbedoeld losraken te beperken.
