Verzinkte buisklemverbinder Ø8 × 23 mm, voor buis 1/2"

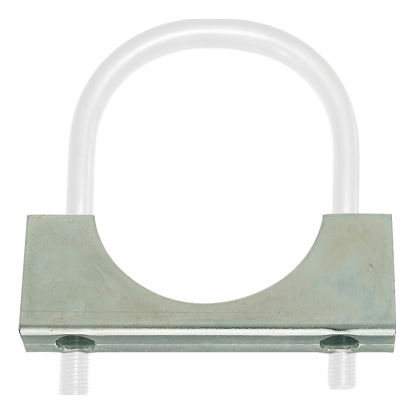

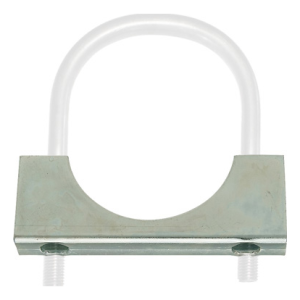

Platstaf met een uitsparing voor de buis en twee gaten voor de benen van de U-beugel – sluit de beugel aan de zijde van de ondergrond af; verzinkte uitvoering

Maattekening op volledige grootte openen

Over het product

Een tegenplaat voor een U-beugel is een platstaf met een uitsparing voor de buis en twee gaten voor de benen van de U-beugel. De plaat sluit de beugel aan de zijde van de ondergrond af en dient samen met een U-beugel van dezelfde maat om buizen aan constructies te bevestigen zonder gaten in de ondergrond te boren.

De aanduiding Ø8 × 23 mm van de fabrikant geeft de afmetingen van de bijpassende U-beugel aan: de staafdiameter Ø8 mm en de binnenafstand tussen de staven A = 23 mm. De maat van de bijpassende buis is 1/2". Schuif tijdens de montage de tegenplaat over de benen van de U-beugel met de uitsparing naar de buis gericht, en draai vervolgens de moeren afwisselend aan beide zijden aan totdat de buis gelijkmatig wordt aangedrukt.

De coating (verzinkt) beschermt het staal onder normale omstandigheden tegen corrosie. Kies bij contact met zout, chemicaliën of aanhoudend vocht een uitvoering volgens de blootstellingsomstandigheden. De tegenplaat wordt niet als set met een U-beugel verkocht. Het draagvermogen van de bevestiging hangt af van de buis, de constructie en de aandraaikracht – dit wordt in het ontwerp bepaald.

Afmetingen

Materiaal en coating

Verkoopeenheid

Keuze en montage

• ✓Kies een tegenplaat voor een U-beugel met dezelfde aanduiding: staaf Ø8 mm, afstand A = 23 mm, buis 1/2".
• ✓Schuif de tegenplaat over de benen van de U-beugel met de uitsparing naar de buis gericht.
• ✓Draai de moeren afwisselend aan beide zijden aan totdat de buis gelijkmatig wordt aangedrukt.
