Verzinkte karabijnhaak met borging 8×80 mm – borgmoer, DIN 5299 D

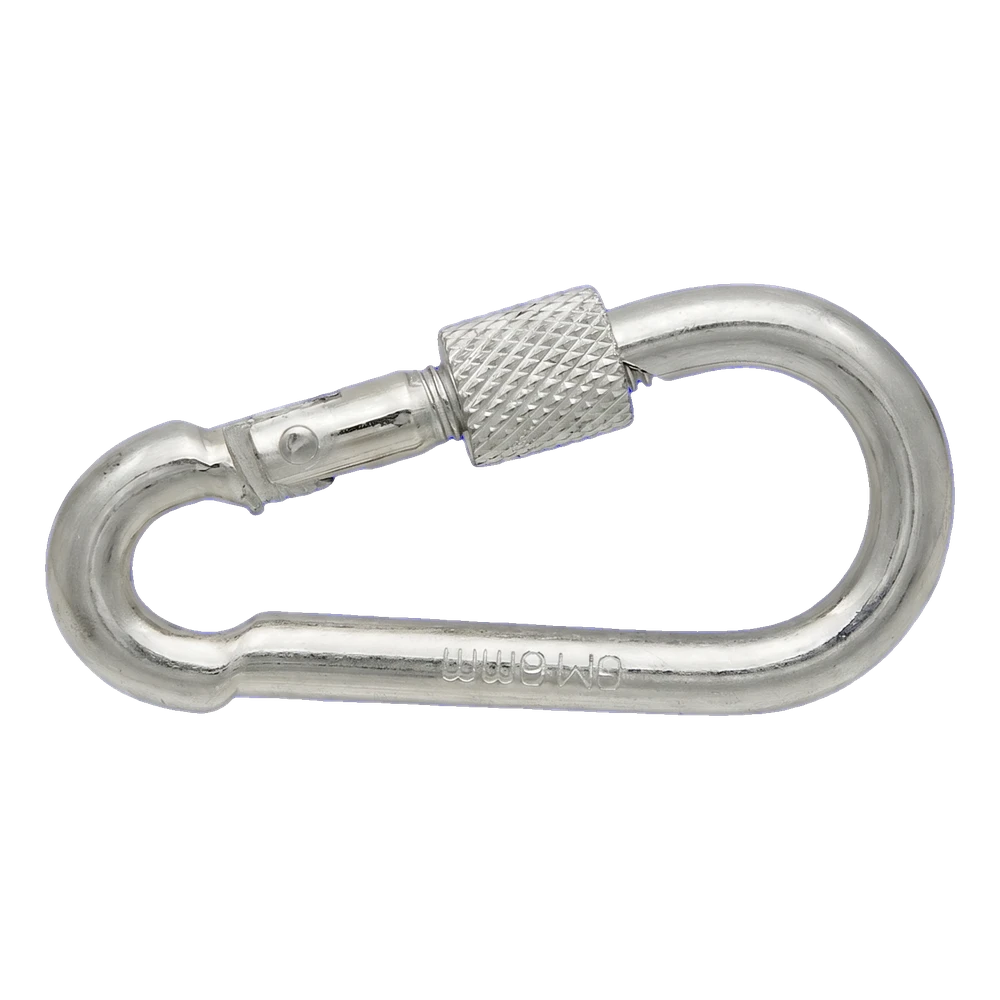

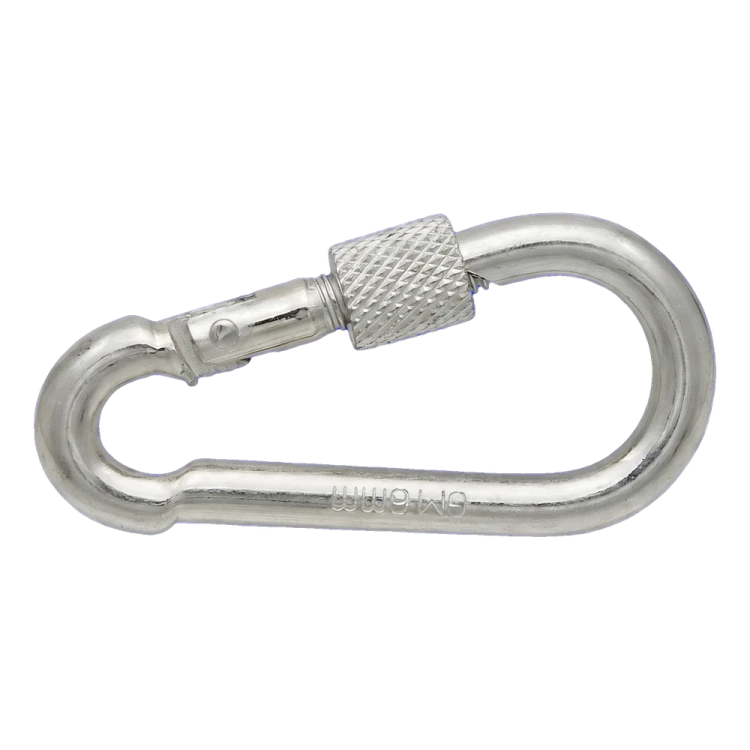

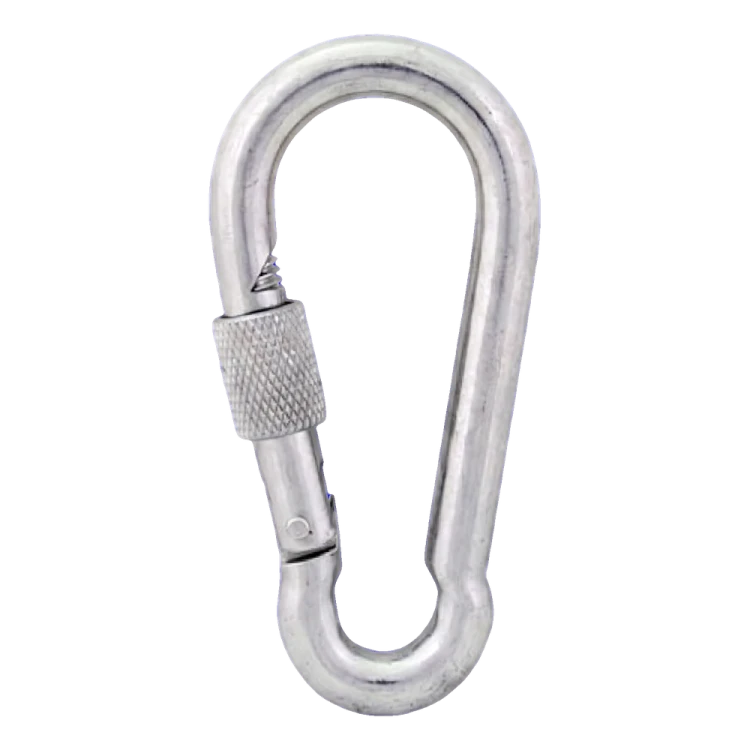

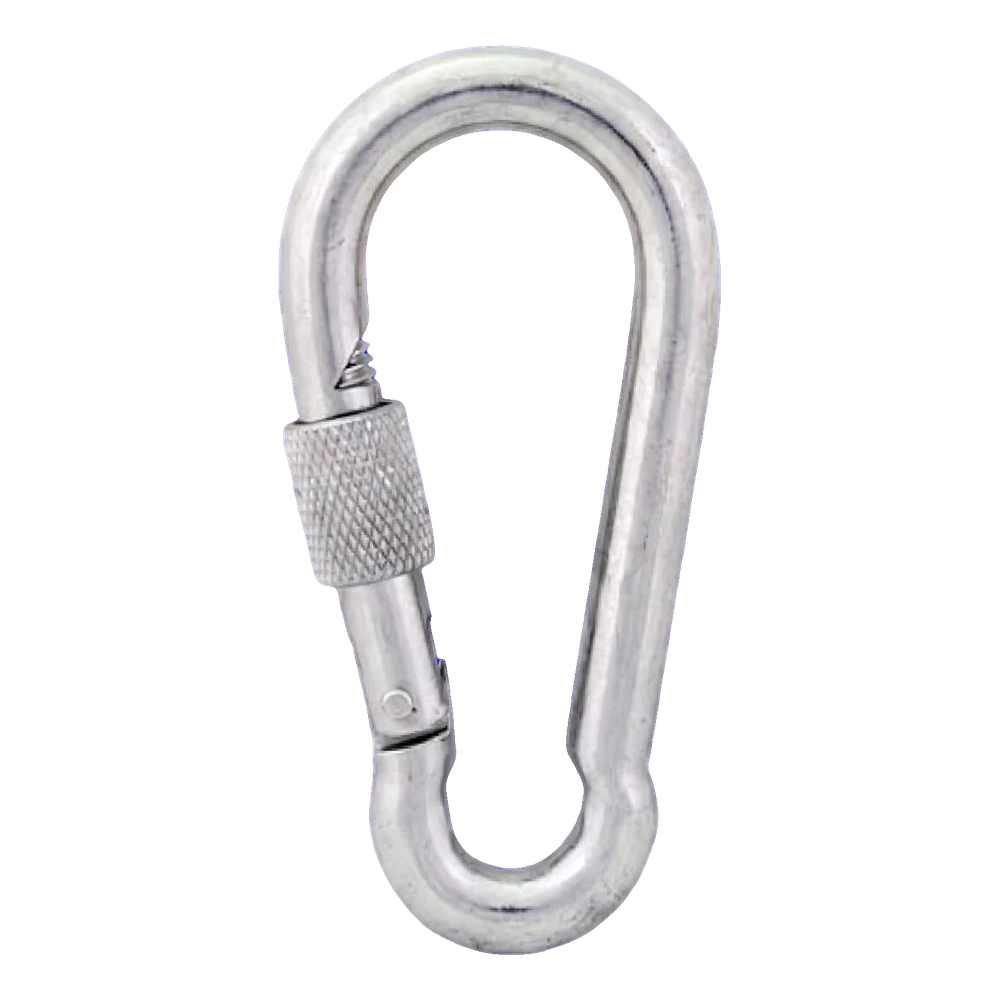

Karabijnhaak met veersluiting en borgmoer – na het dichtdraaien kan de sluiting niet onbedoeld opengaan; verzinkt staal

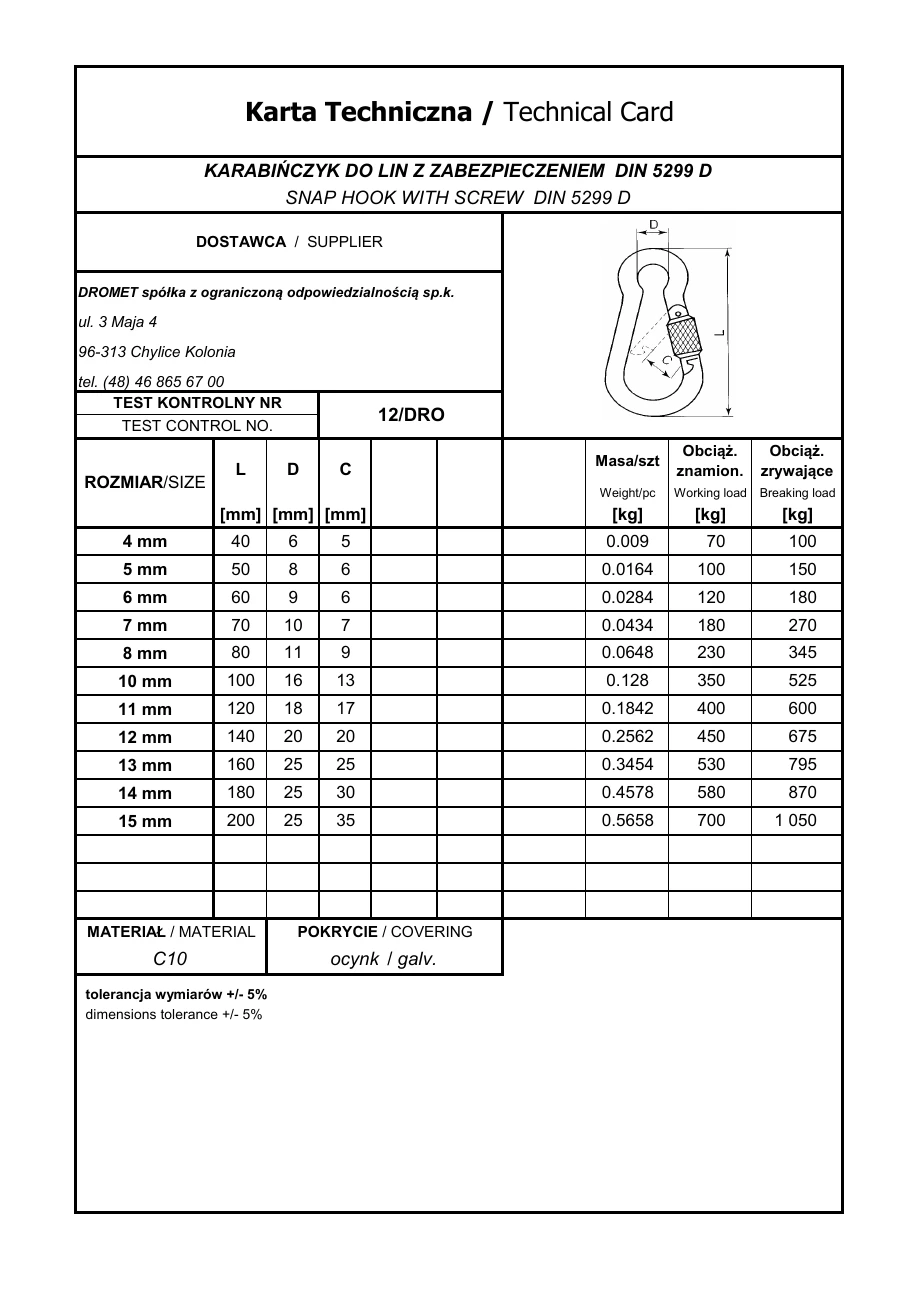

Maattekening op volledige grootte openen

Over het product

De karabijnhaak met borgmoer volgens de norm DIN 5299 D dient voor het verbinden van touwen, kettingen en toebehoren waar de sluiting niet vanzelf mag opengaan. De karabijnhaak is voorzien van een veersluiting en een borgmoer; na het dichtdraaien kan de sluiting niet onbedoeld opengaan.

De maat 8 × 80 mm staat voor de draaddiameter d = 8 mm en de totale lengte L = 80 mm. De binnenbreedte van het oog D bedraagt 11 mm en de opening van de sluiting C is 9 mm. Controleer of het aan te haken element (oog, schakel, touw) door deze opening past. Stem de karabijnhaak af op de belasting en overschrijd de werklast van 230 kg niet. Draai na het aanhaken de borgmoer op de sluiting volledig dicht.

Materiaal: staal C10. Coating: verzinkt. De zinklaag beschermt het staal tegen corrosie onder normale omstandigheden; kies bij contact met zout, chemicaliën of permanente vochtigheid een uitvoering volgens de blootstellingsomstandigheden. De werklast geldt voor belasting in de lengterichting van de karabijnhaak; zijdelingse belasting van de sluiting vermindert het draagvermogen. De breuklast bedraagt 345 kg en is geen werklast. De karabijnhaak is niet bedoeld voor het hijsen van lasten boven personen of voor het beveiligen van personen.

Afmetingen volgens productblad

Materiaal en sterkte

Verkoopeenheid

Keuze en montage

• ✓Kies de karabijnhaak op basis van de belasting – overschrijd de werklast van 230 kg niet.
• ✓Controleer of het aan te haken element (oog, schakel, touw) door de opening van de sluiting C = 9 mm past.
• ✓Draai na het aanhaken de borgmoer op de sluiting volledig dicht.
