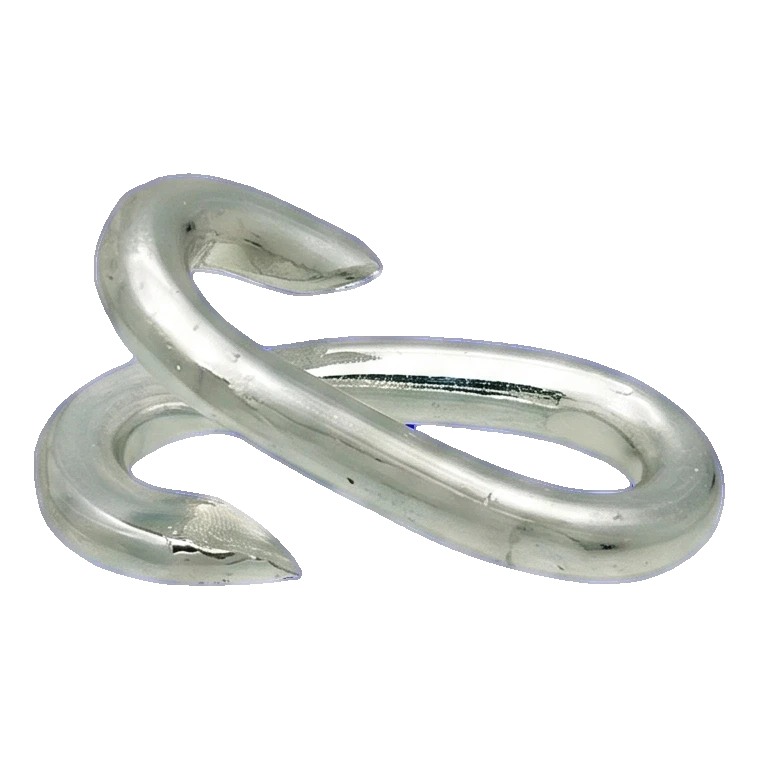

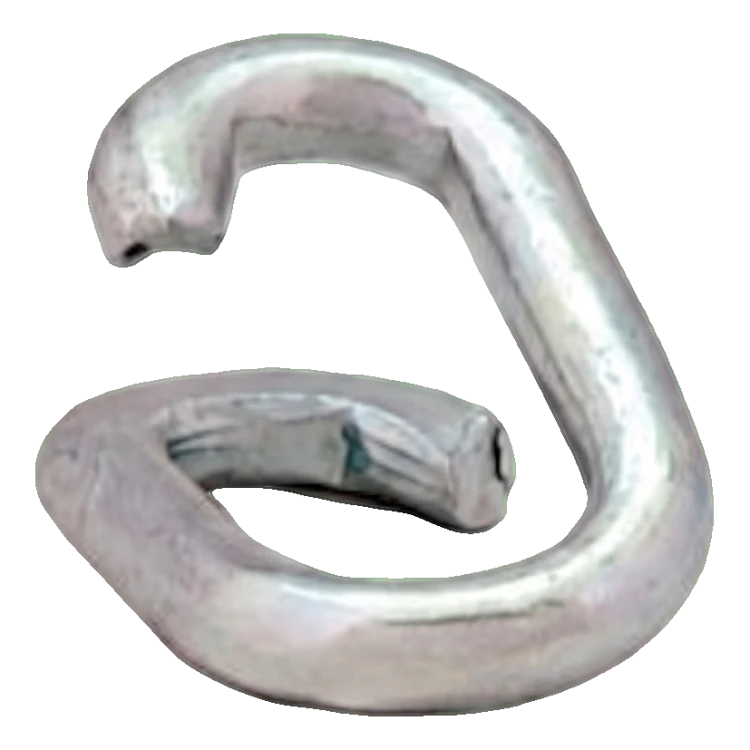

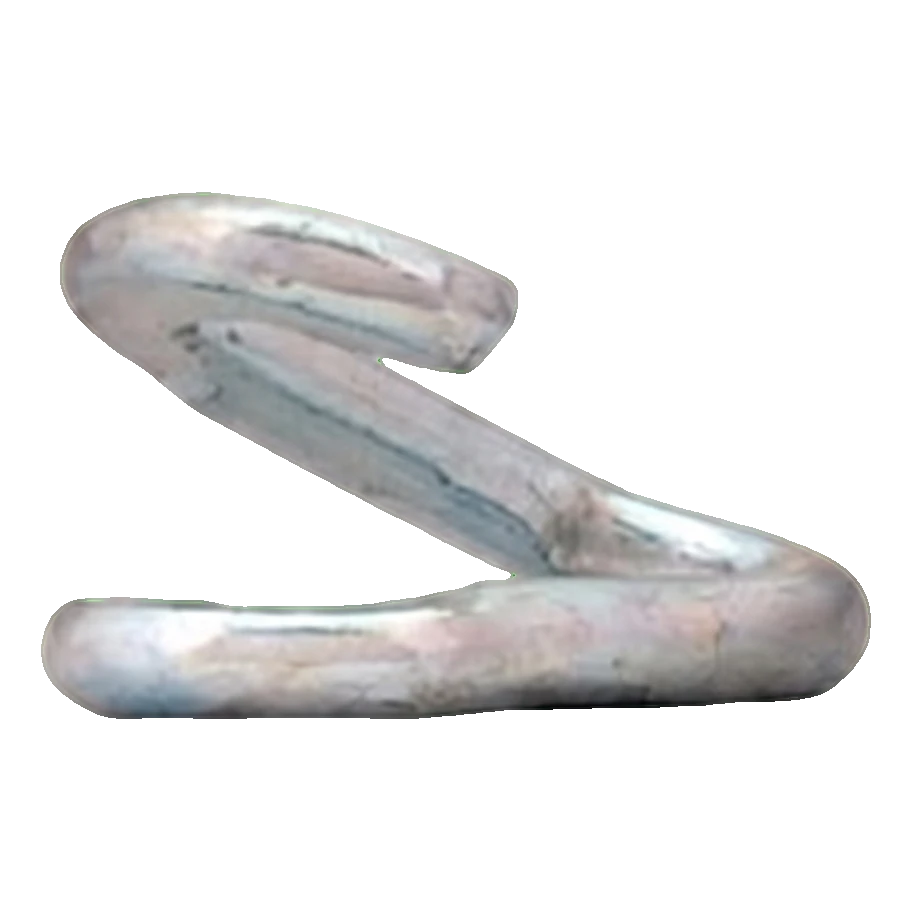

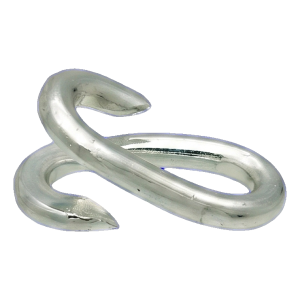

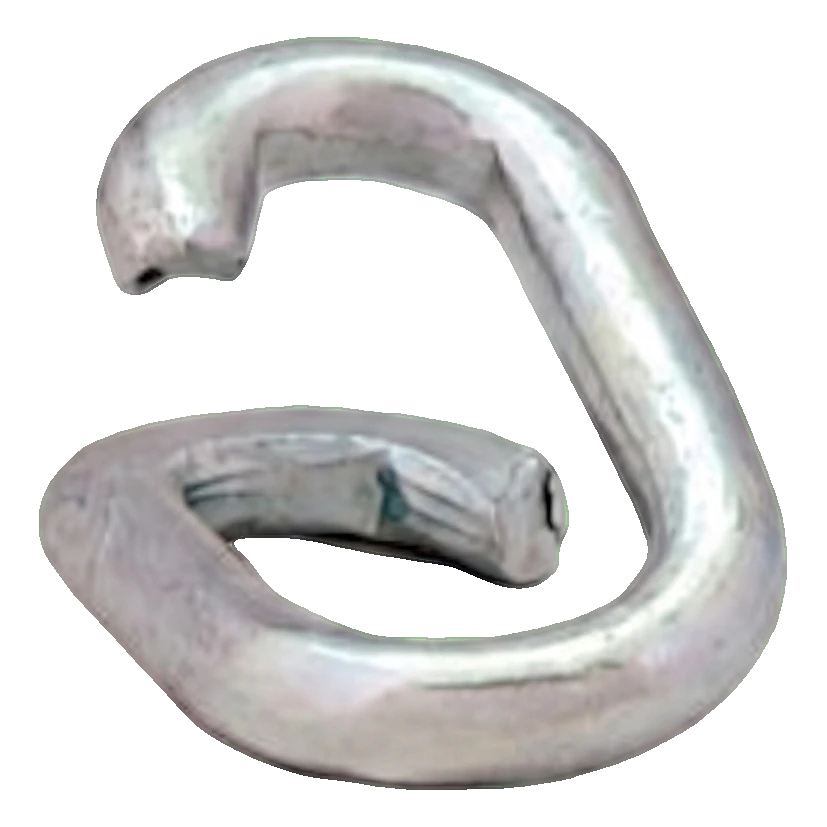

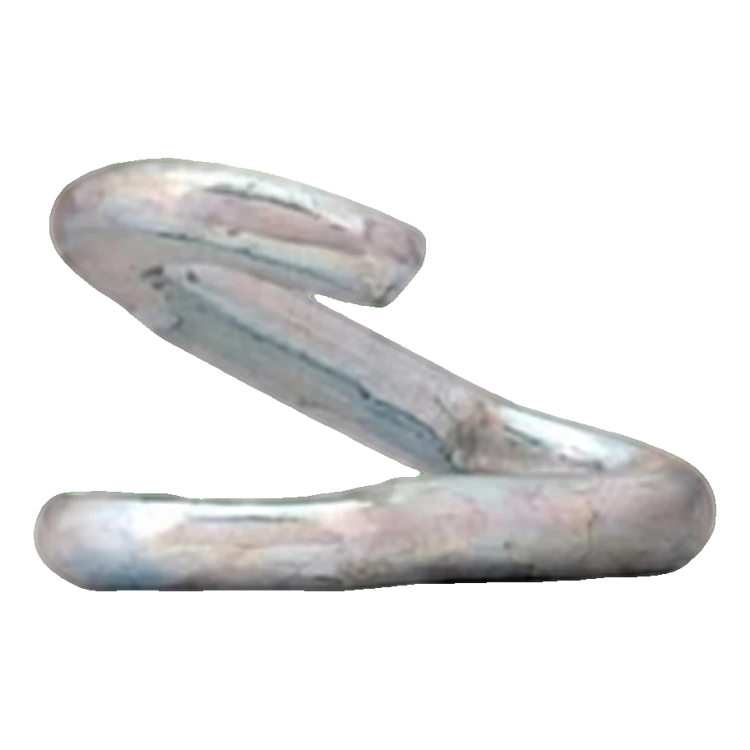

Verzinkte sluitschakel 6 mm – kettingverbinder, nominale belasting 60 kg

Gedeelde schalm voor het permanent verbinden en repareren van kettingen – de helften worden gesloten door deze vast te klinken; staal C5–C10, verzinkt

Maattekening op volledige grootte openen

Over het product

Een klinkschalm dient voor het repareren en permanent verbinden van kettingen. Het is een gedeeld onderdeel waarvan de helften aan de uiteinden van de te verbinden ketting worden aangebracht en vervolgens worden gesloten door de pennen vast te klinken.

De maat 6 mm komt overeen met de materiaaldikte (d). De binnenlengte (h) bedraagt 33 mm en de binnenbreedte (b) 12 mm. De binnenafmetingen 33 × 12 mm moeten voldoende ruimte bieden voor de schakels van de te verbinden ketting. Houd bij de keuze ook rekening met de nominale belasting van 60 kg, die niet mag worden overschreden. Haal voor de montage de helften van de klinkschalm uit elkaar en breng de uiteinden van de te verbinden ketting aan. Voeg vervolgens de helften samen en klink de pennen met een hamer vast op een harde ondergrond. Controleer tot slot of de helften over de volledige lengte tegen elkaar aansluiten en niet wijken.

Materiaal: staal C5–C10. Oppervlaktebehandeling: verzinkt. De zinklaag beschermt het staal onder normale omstandigheden tegen corrosie; kies bij contact met zout, chemicaliën of aanhoudend vocht een uitvoering volgens de blootstellingsomstandigheden. De breekkracht bedraagt 240 kg – dit is een grenswaarde, geen werklast. De klinkschalm is niet bedoeld voor het hijsen van lasten of voor valbeveiliging van personen. Een versleten, vervormd of gecorrodeerd onderdeel moet worden vervangen.

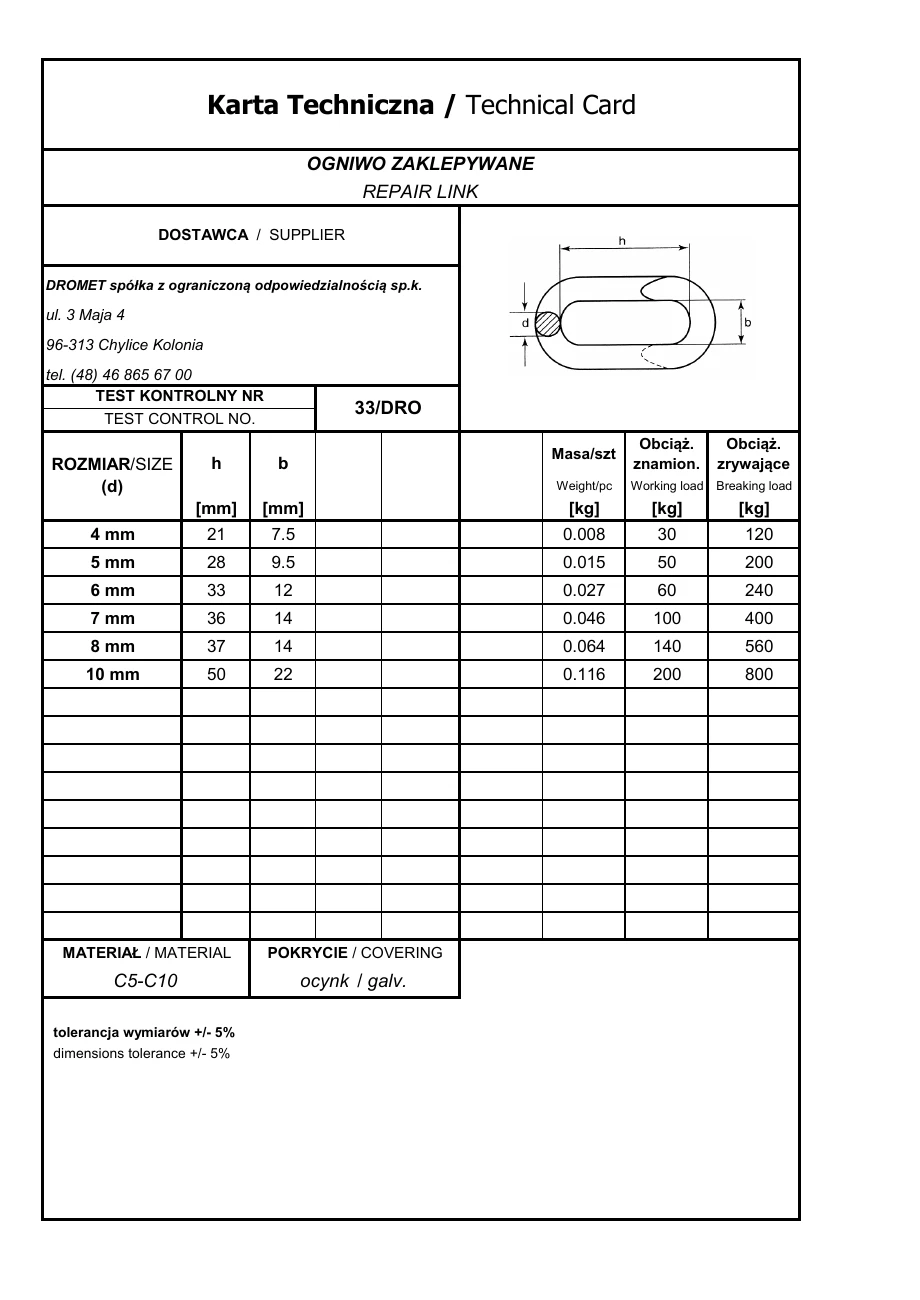

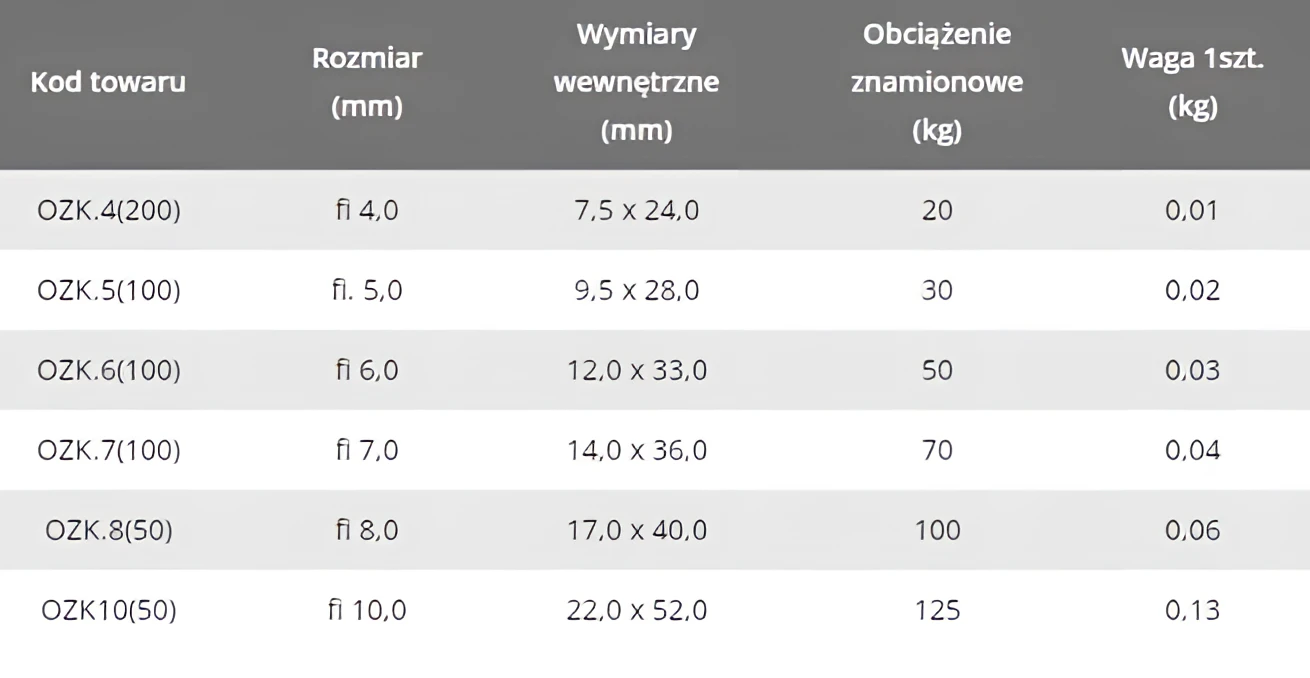

Afmetingen volgens productblad

Materiaal en sterkte

Verkoopeenheid

Keuze en montage

• ✓Haal de helften van de klinkschalm uit elkaar en breng de uiteinden van de te verbinden ketting aan.
• ✓Voeg de helften samen en klink de pennen met een hamer vast op een harde ondergrond.
• ✓Controleer of de helften over de volledige lengte tegen elkaar aansluiten en niet wijken.
