Voetplaat voor hekpaal en poortpaal 100×100 mm van staal, zwart

Open profiel 93 × 93 mm met een hoogte van 150 mm op een plaat van 150 × 150 mm met gaten Ø 13 mm – voor het vastschroeven van een hekpaal 100 × 100 mm op beton

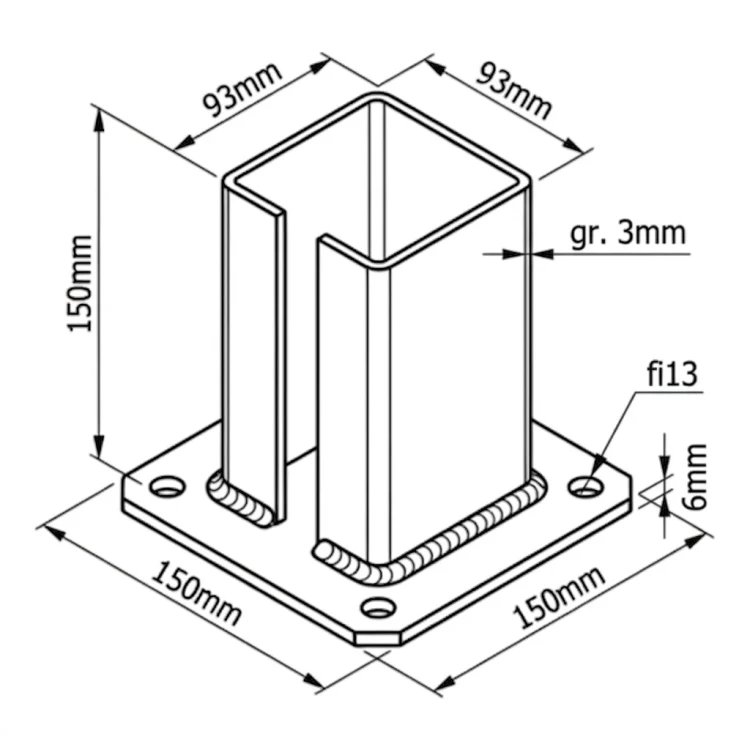

Maattekening op volledige grootte openen

Over het product

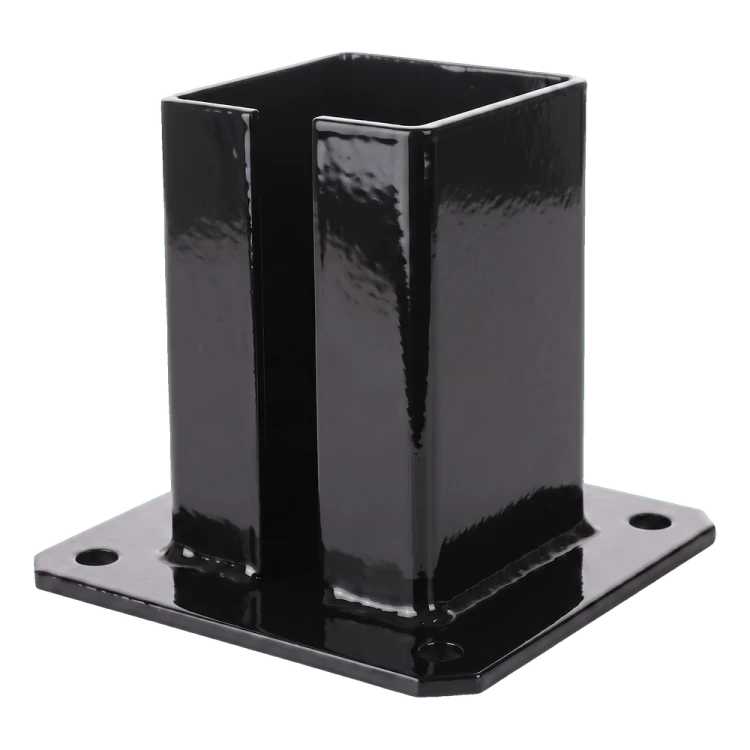

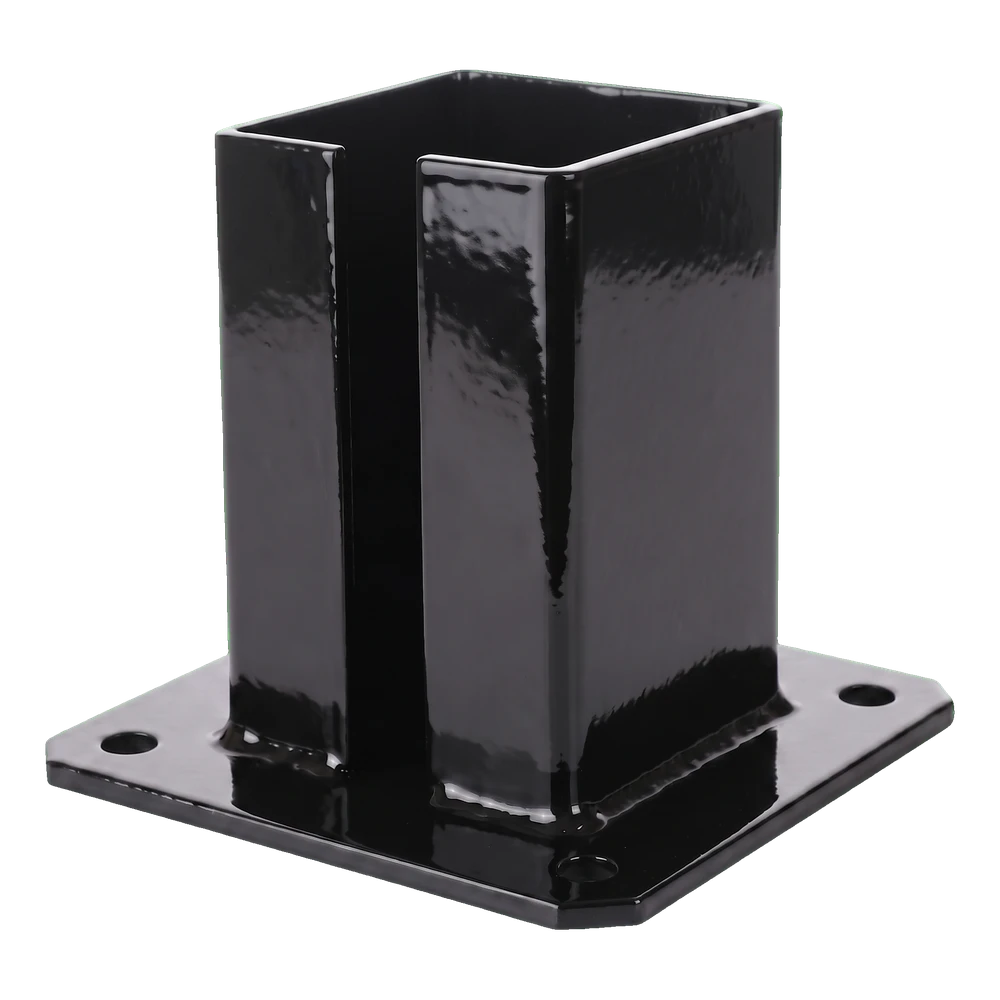

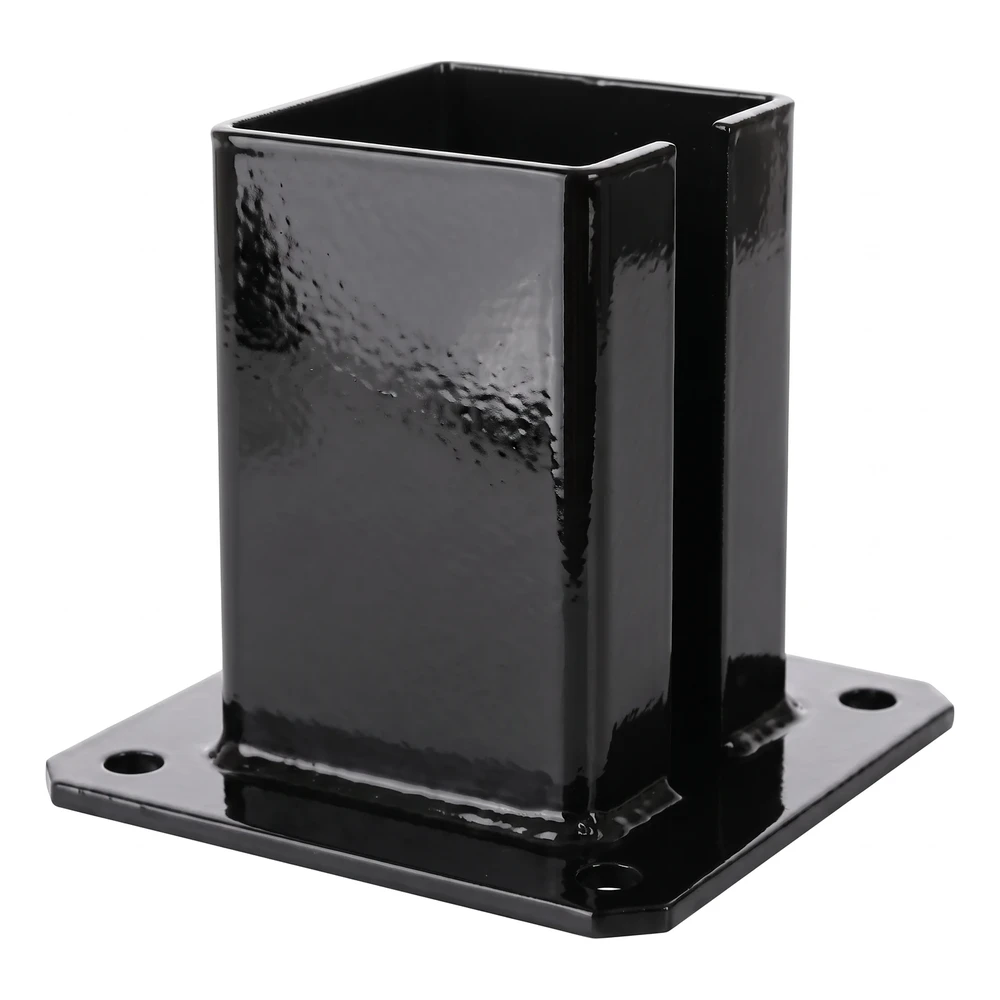

De voetplaat dient om een poortpaal of hekpaal 100 × 100 mm vast te schroeven op een fundering, betonvloer of kantplank. De voetplaat bestaat uit een plaat met montagegaten en een daarop gelast open vierkant profiel met een verticale sleuf, waarover de paal wordt geschoven.

De plaat heeft afmetingen L × W van 150 × 150 mm en gaten Ø 13 mm in de hoeken. Het profiel heeft een buitenmaat a × a van 93 × 93 mm, een wanddikte s van 3 mm en een hoogte H van 150 mm boven de plaat. De afmetingen zijn afkomstig uit de tekening van de fabrikant.

De coating (gepoedercoat, zwart RAL 9005) beschermt het staal onder normale omstandigheden tegen corrosie. Kies bij contact met zout, chemicaliën of aanhoudend vocht een uitvoering volgens de blootstellingsomstandigheden. De ankers en de bevestigingswijze worden bepaald door het ontwerp van het hekwerk.

Afmetingen

Materiaal en coating

Verkoopeenheid

Keuze en montage

• ✓Controleer de doorsnede van de paal – de voetplaat is bedoeld voor palen 100 × 100 mm.
• ✓Schroef de plaat vast op de ondergrond via de gaten Ø 13 mm in de hoeken; kies ankers of bouten die geschikt zijn voor het type ondergrond – deze worden niet meegeleverd.
• ✓Schuif de paal over het profiel, controleer of deze loodrecht staat en verbind de paal met het profiel volgens het hekwerk- of poortsysteem.
