Aluminium trapeziumbrug H-70 met EPDM 330 mm – PV-bevestiging voor trapeziumplaat dak

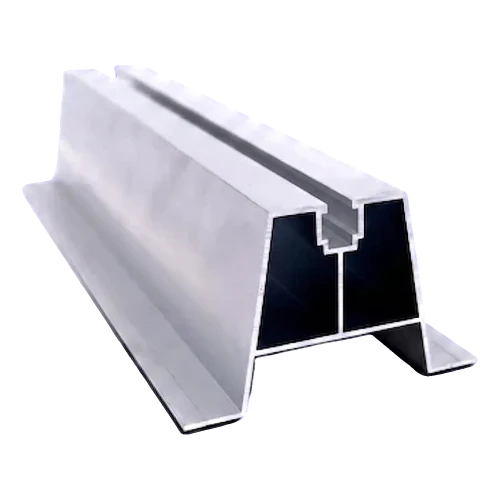

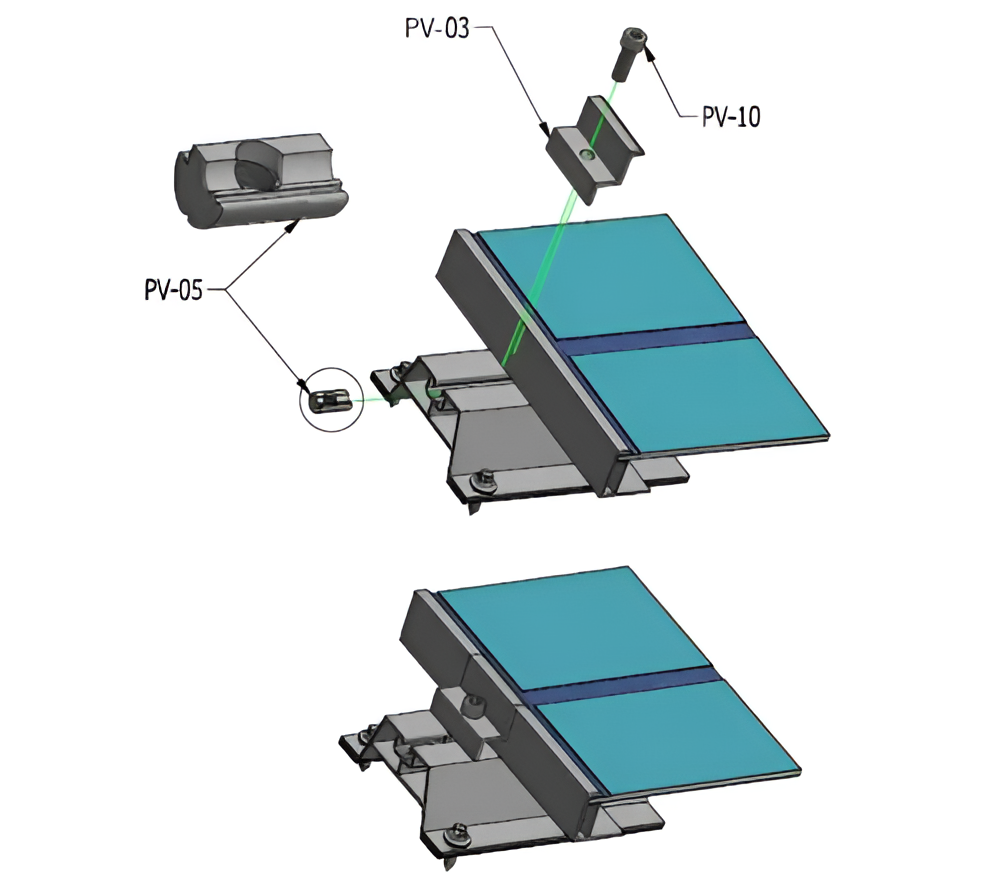

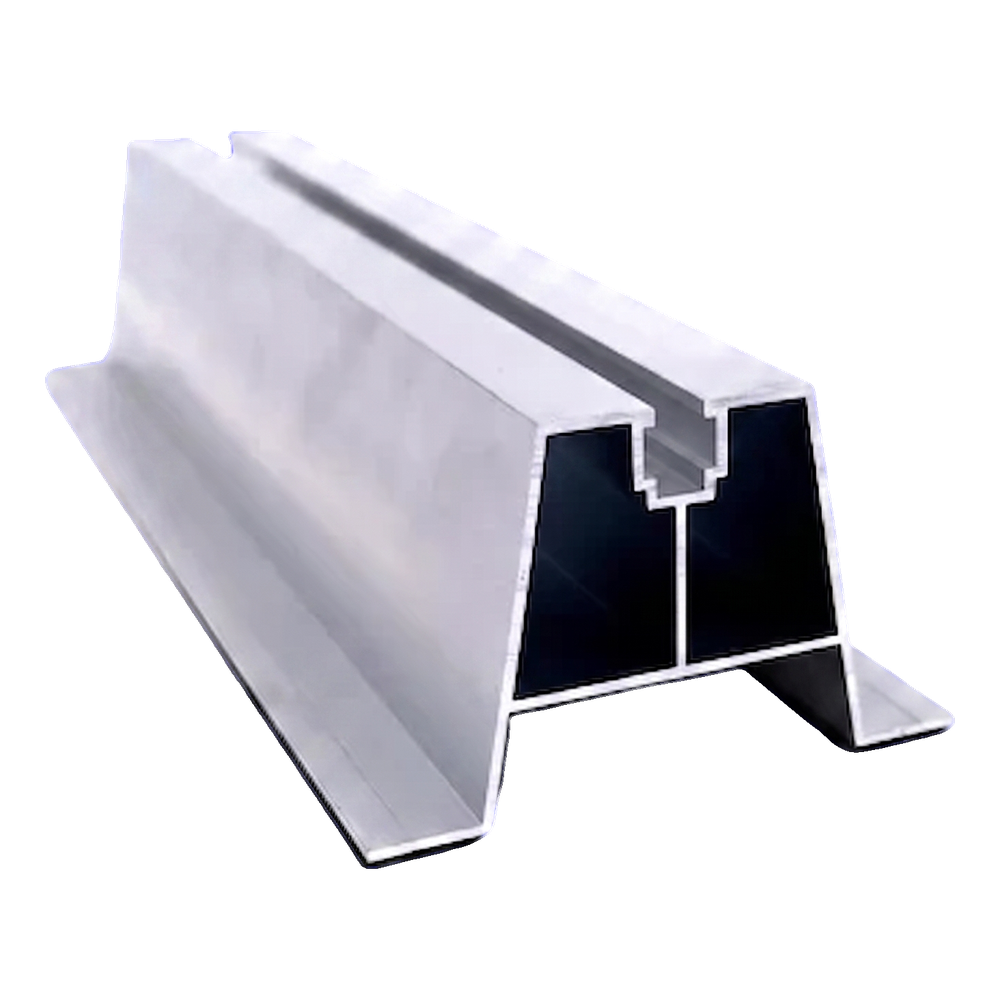

Trapeziumbrug H-70 met EPDM-afdichting is een aluminium brugprofiel dat is ontworpen voor de directe bevestiging van zonnepanelen op daken bedekt met trapeziumplaat. De trapeziumvorm van de doorsnede volgt de geometrie van de golfribben van de plaat, waardoor het profiel stabiel op de dakbedekking rust zonder dat er extra vulplaten nodig zijn. De hoogte van het profiel zorgt voor voldoende afstand tussen de module en het dakoppervlak, waardoor vrije luchtcirculatie onder het paneel mogelijk is — de natuurlijke ventilatie voert de warmte effectief af, wat leidt tot betere werkomstandigheden voor de PV-modules. Het bovenste montagekanaal maakt het mogelijk om eind- en middenklemmen te bevestigen met inbusbouten en vierkante moeren, terwijl de gaten voor de schroeven waarmee de brug aan de plaat wordt bevestigd, tijdens de montage direct op het dak worden gemaakt, zodat het bevestigingspunt nauwkeurig kan worden afgestemd op het profiel van de plaat.
Voordelen van de trapeziumbrug H-70
- Ventilatieruimte tussen paneel en dak bevordert de natuurlijke koeling van de modules en beperkt rendementsverlies op warme dagen
- De meegeleverde EPDM-afdichting beschermt de dakbedekking op het bevestigingspunt en voorkomt dat er water onder de plaat komt
- Corrosiebestendige aluminiumlegering 6060 — het profiel heeft geen extra corrosiebescherming nodig en gaat jarenlang mee in buitenomstandigheden

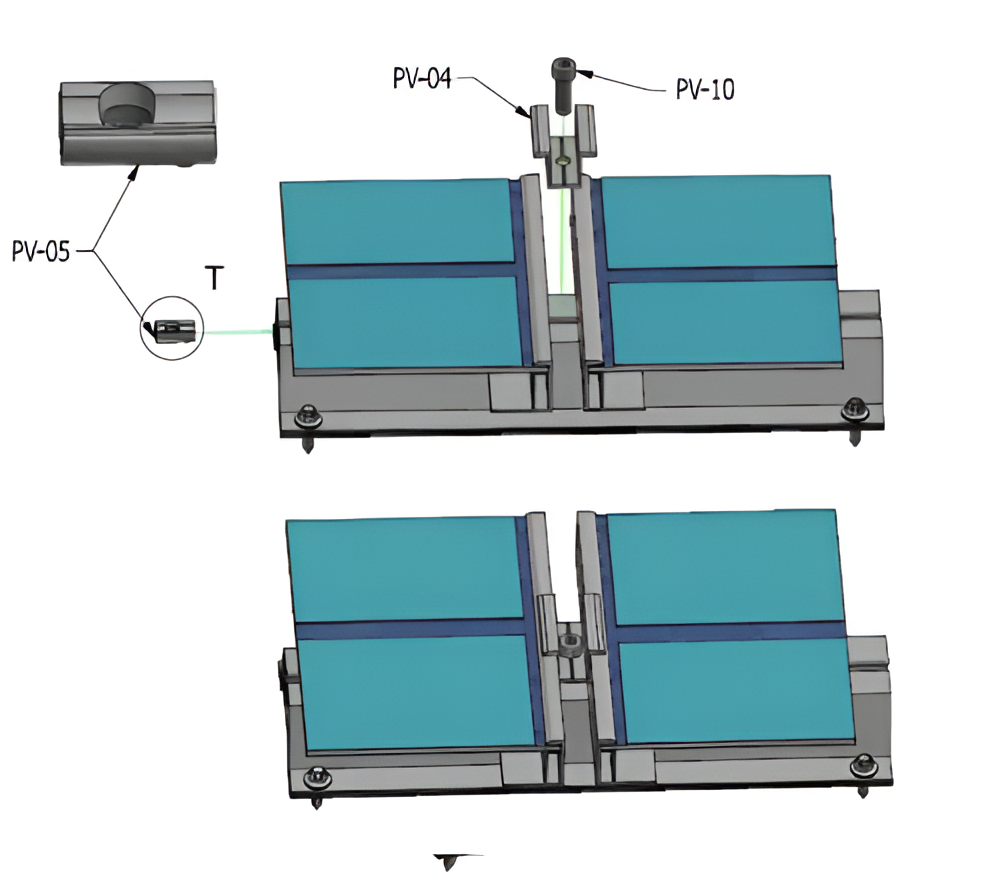

- Compatibiliteit met midden- en eindklemmen zorgt voor universele toepasbaarheid in verschillende installatieconfiguraties

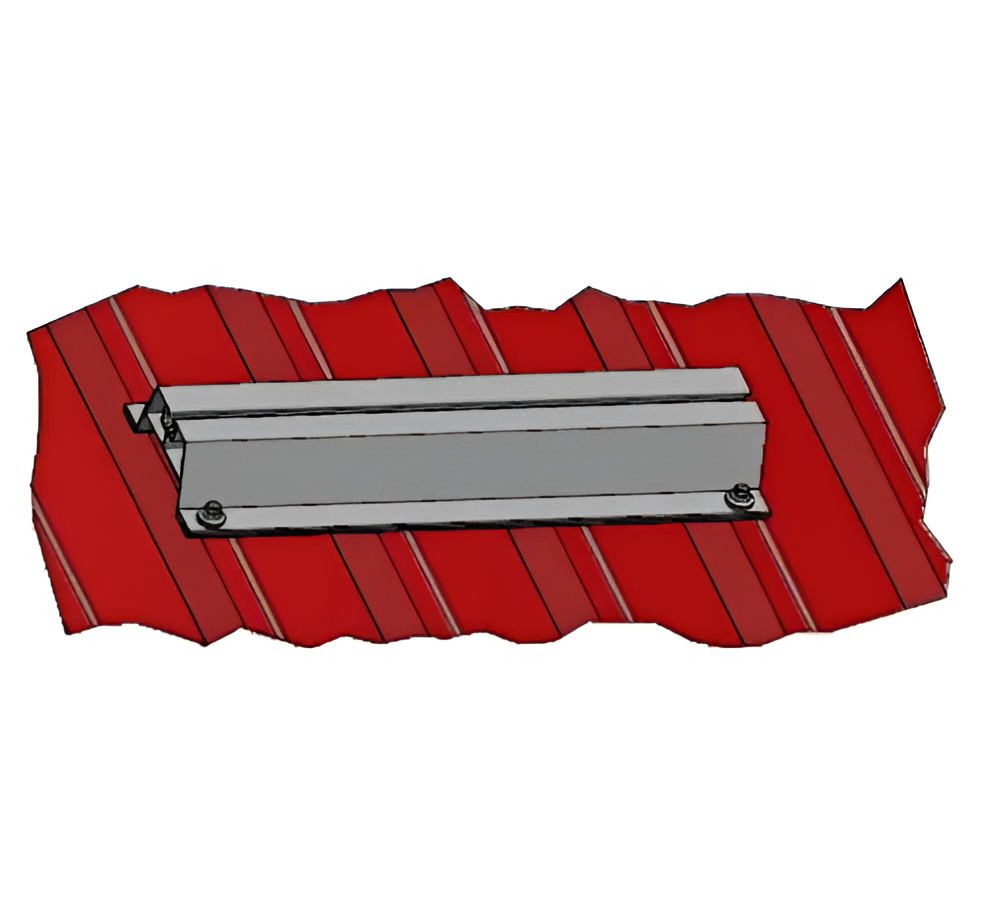

- Montagegaten worden op het dak gemaakt — flexibele aanpassing aan de golfafstand van de trapeziumplaat

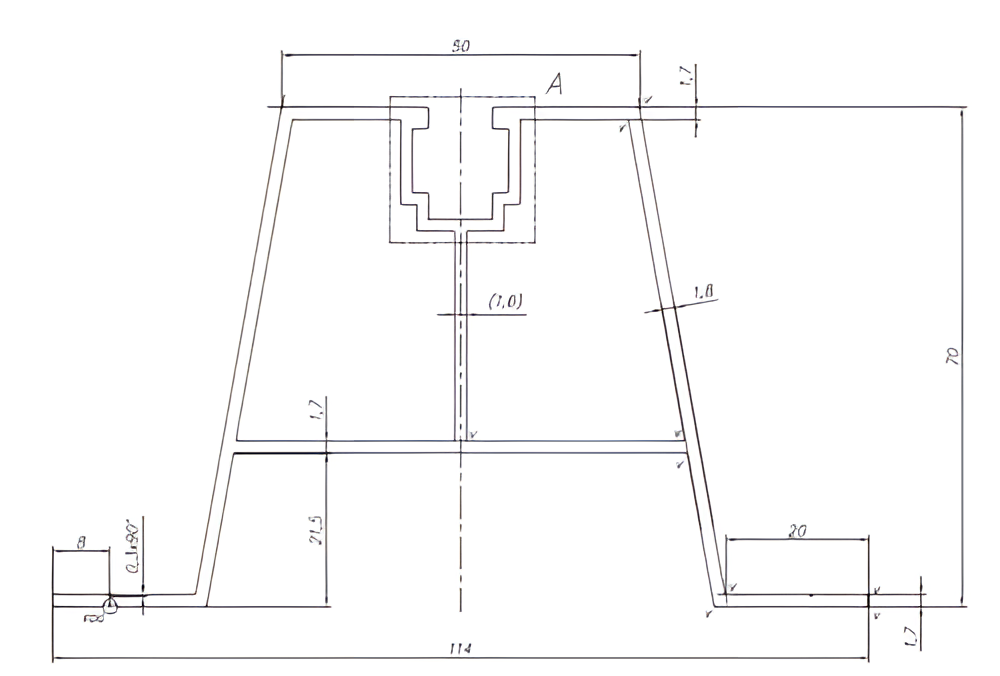

Het profiel heeft een trapeziumvormige doorsnede met interne verstevigingen — twee verticale schotten verstijven de constructie en dragen de belasting van de bevestigde modules over op de golfrib van de plaat. In het bovenste deel van het profiel bevindt zich een montagekanaal bestemd voor het plaatsen van de klemmen waarmee de zonnepanelen worden bevestigd. De onderzijde van het profiel rust stabiel op de golfribben van de trapeziumplaat, en de EPDM-afdichting (te zien op het montageschema) vult oneffenheden op en zorgt voor waterdichtheid op de bevestigingspunten.
