Aluminium trapeziumdakbrug H-40 met EPDM 330 mm – PV-bevestiging voor trapeziumplaat dak

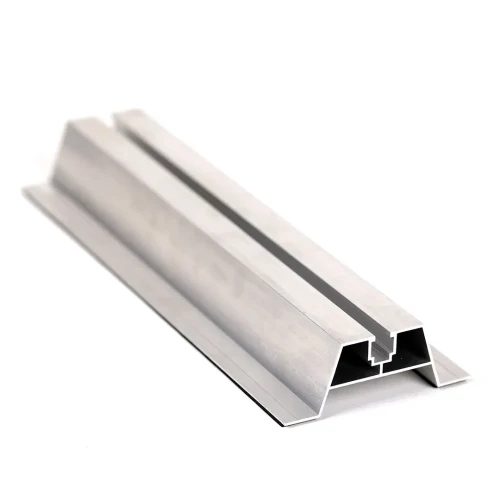

De trapeziumdakbrug H-40 met EPDM-afdichting is een aluminium brugprofiel bedoeld voor de directe bevestiging van fotovoltaïsche modules op daken bedekt met trapeziumplaat. Vervaardigd uit aluminium 6060, combineert het profiel een hoge corrosiebestendigheid met een goede mechanische sterkte, wat zorgt voor een duurzame installatie gedurende de gehele levensduur. Het profiel wordt op de top van de golf van de trapeziumplaat geplaatst, en de hoogte ervan zorgt voor een vrije luchtstroom onder het paneel — de natuurlijke koeling van de modules verbetert hun rendement en houdt het paneel gescheiden van het opgewarmde dakoppervlak. Het bovenste montagekanaal maakt het mogelijk om midden- en eindklemmen te bevestigen met behulp van inbusbouten en vierkante moeren, wat het installatieteam flexibiliteit biedt bij het positioneren van de modules.

Belangrijkste voordelen voor de installateur

Montage op een dak met trapeziumplaat

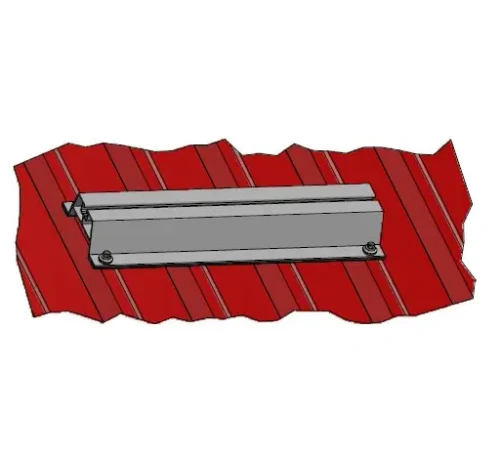

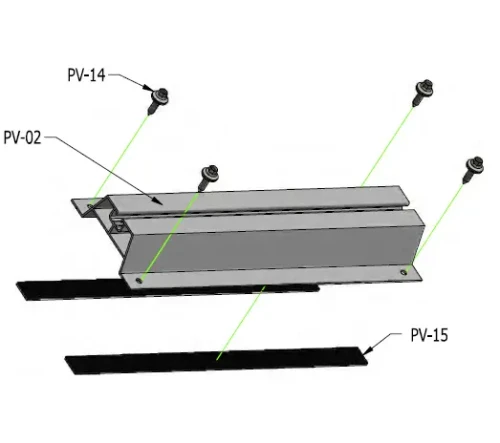

De trapeziumdakbrug wordt direct op de top van de golf van de trapeziumplaat geplaatst. De EPDM-afdichting zorgt voor een naadloze aansluiting van het profiel op de ondergrond en beschermt de plaat tegen beschadiging ter plaatse van de bevestiging. De gaten voor de bouten waarmee het profiel aan de dakconstructie wordt bevestigd, worden op de bouwplaats aangebracht — hierdoor kan de installateur de afstand aanpassen aan het specifieke plaatprofiel. De fotovoltaïsche panelen worden aan het bovenste kanaal van de brug bevestigd met midden- of eindklemmen.

Compatibiliteit met het klemsysteem

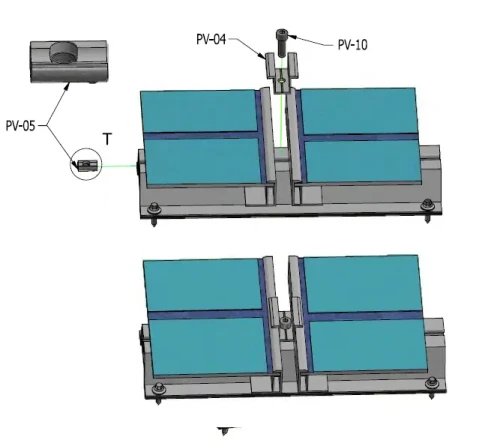

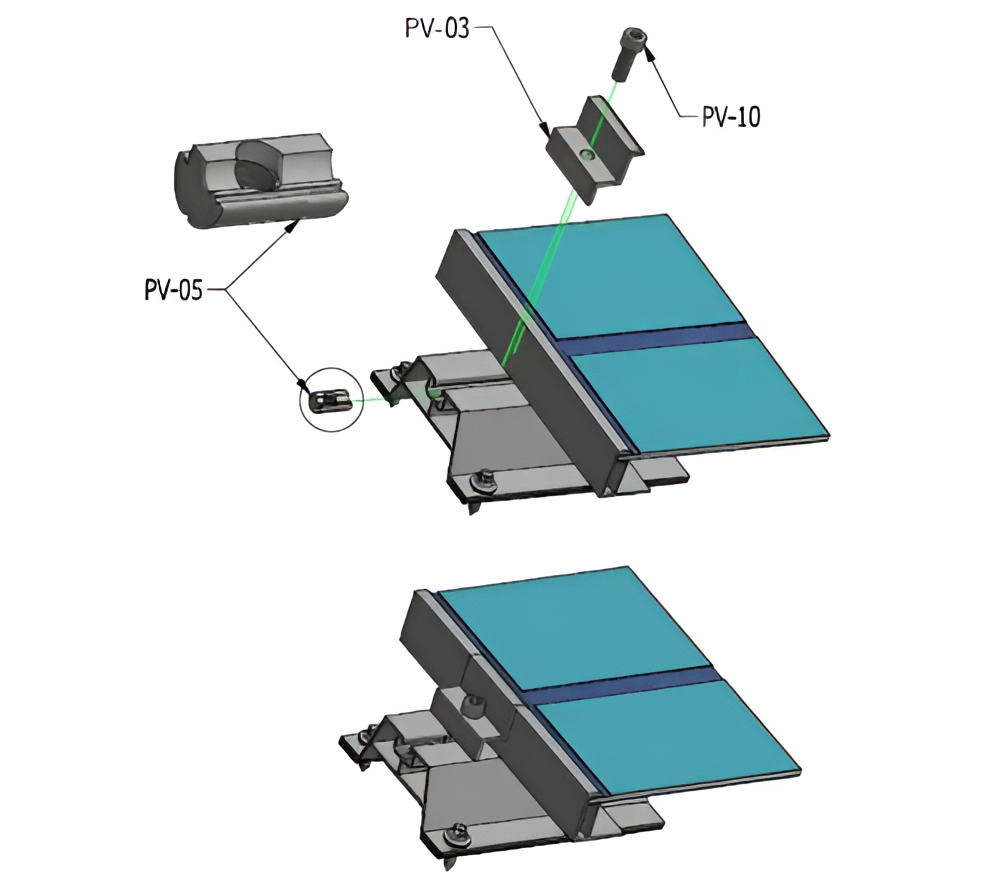

Het profiel werkt samen met een breed assortiment montageaccessoires. Midden- en eindklemmen worden in het bovenste kanaal van de rail geplaatst, en vierkante moeren met zeskantkop vergrendelen ze in de gewenste positie. Onderstaande schema's tonen voorbeeldconfiguraties met eind- en middenklemmen.

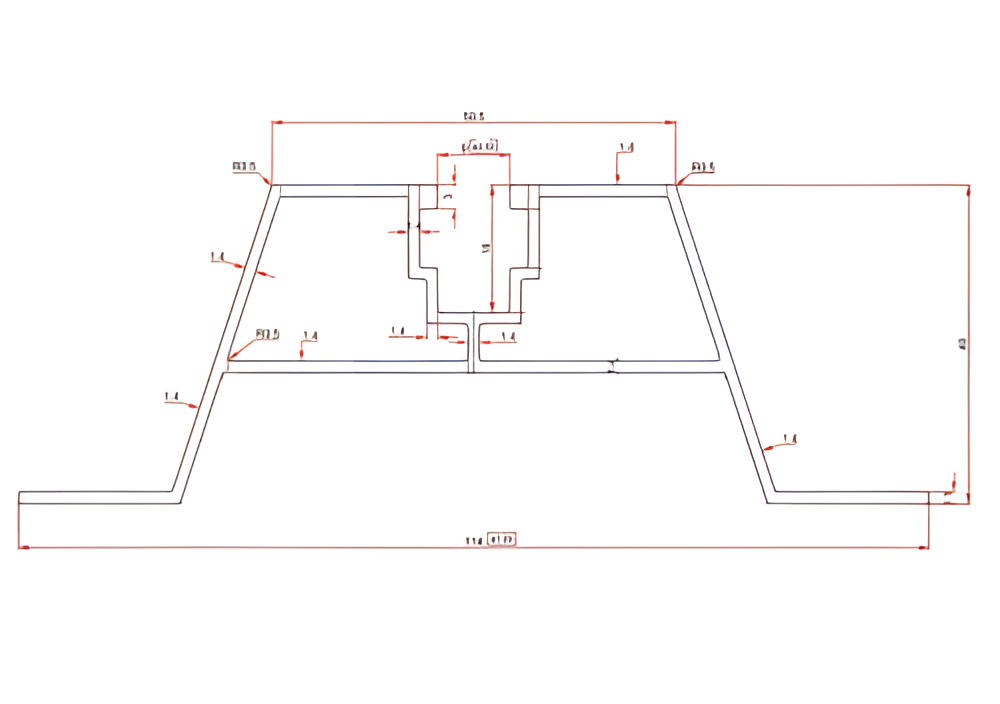

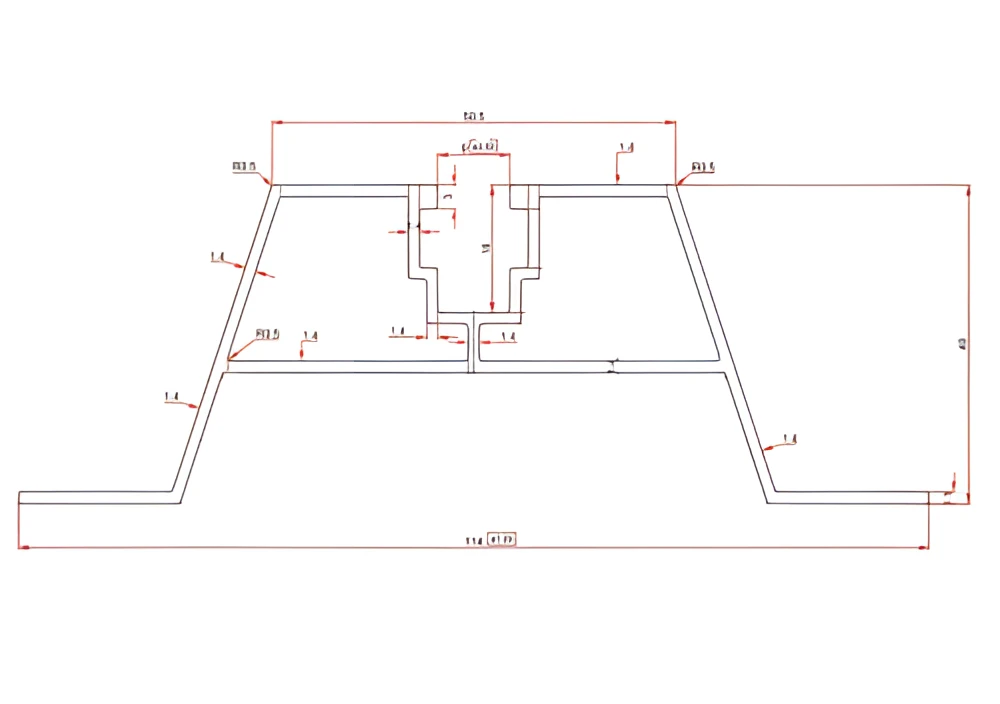

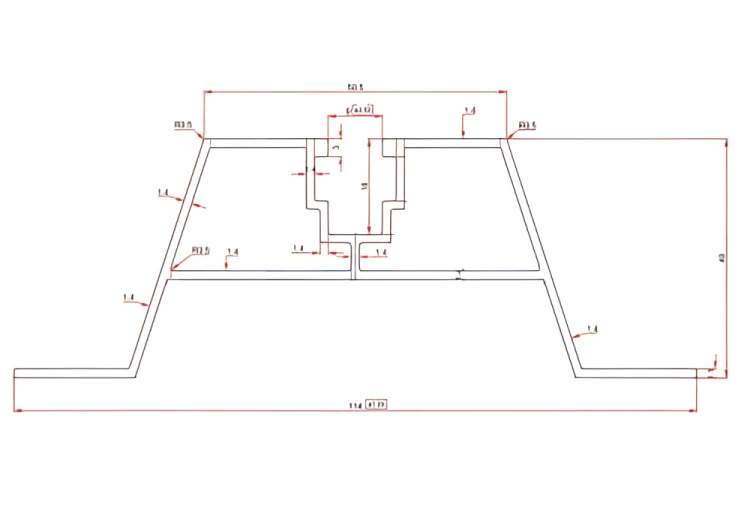

De constructie van het profiel is gebaseerd op een symmetrische trapeziumvormige doorsnede met een centraal montagekanaal aan de bovenzijde. Het grote contactoppervlak met de plaat zorgt voor stabiliteit, terwijl de uniforme wanddikte de juiste stijfheid garandeert met behoud van een laag gewicht. De gelijkmatige belastingsverdeling maakt het mogelijk om klemmen op elk gewenst punt langs het kanaal te bevestigen.
