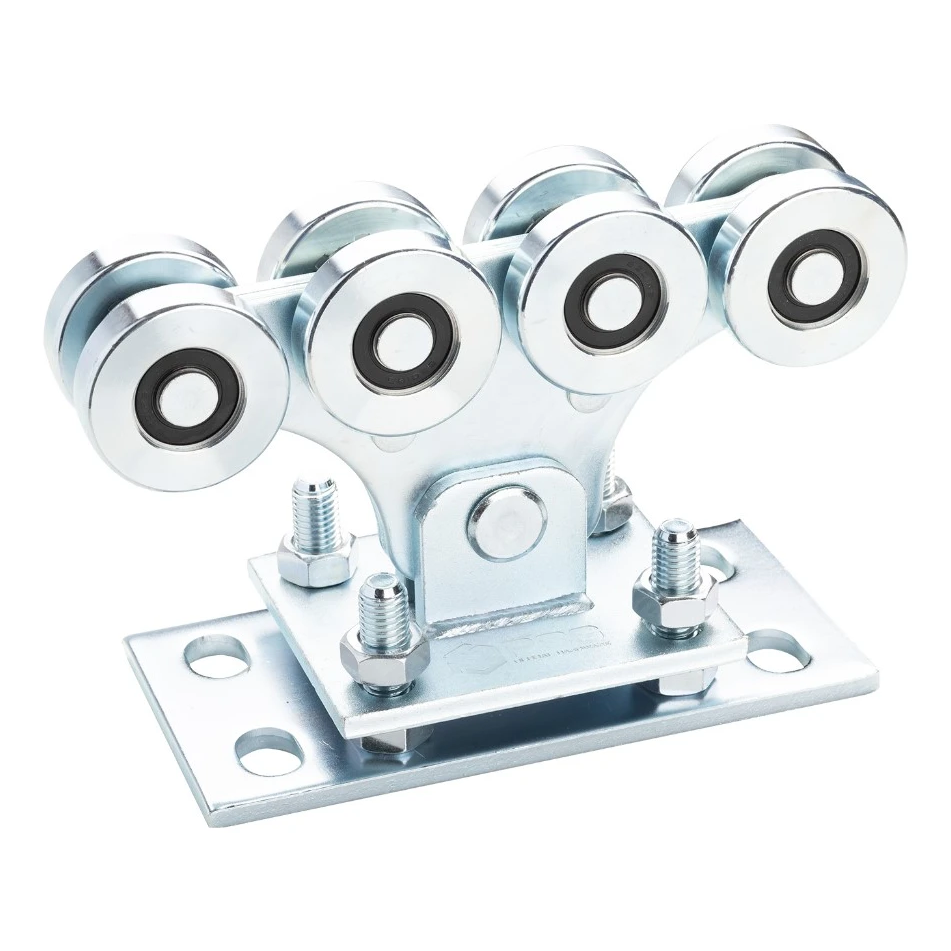

Loopwagen 68 voor schuifpoort - systeem 68x68, stalen rollen

Duurzame constructie en corrosiebescherming

Het rijwagenkader is vervaardigd uit hoogwaardig staal, beschermd tegen corrosie door middel van galvanisch verzinken. Hierdoor behoudt het onderdeel volledige weerstand tegen wisselende weersomstandigheden — regen, vocht, temperatuurschommelingen — en garandeert het jarenlange, storingsvrije werking, zelfs bij intensief gebruik van de poort.

In het loopsysteem zijn kogellagers 6201 RS toegepast met rubberen afdichting, die het lagerinnenwerkende beschermen tegen verontreiniging en zorgen voor een stille, soepele werking van de rollen. Het tweelaagse loopsysteem elimineert schuine krachten, wat de levensduur van de lagers verder verlengt en de rolweerstand vermindert.

Eenvoudige montageregeling

De constructie van de basis met bevestiging via M14-bouten maakt een nauwkeurige hoogteregeling van de rijwagen op de funderingsankers mogelijk — het volstaat om geschikte onderlegringen te plaatsen. Hierdoor kan de installateur de poortinstelling snel aanpassen aan de bouwplaatsomstandigheden, zonder extra gereedschap of onderdelen. De rijwagen is compatibel met de geleidingsrail voor systeem 68×68.

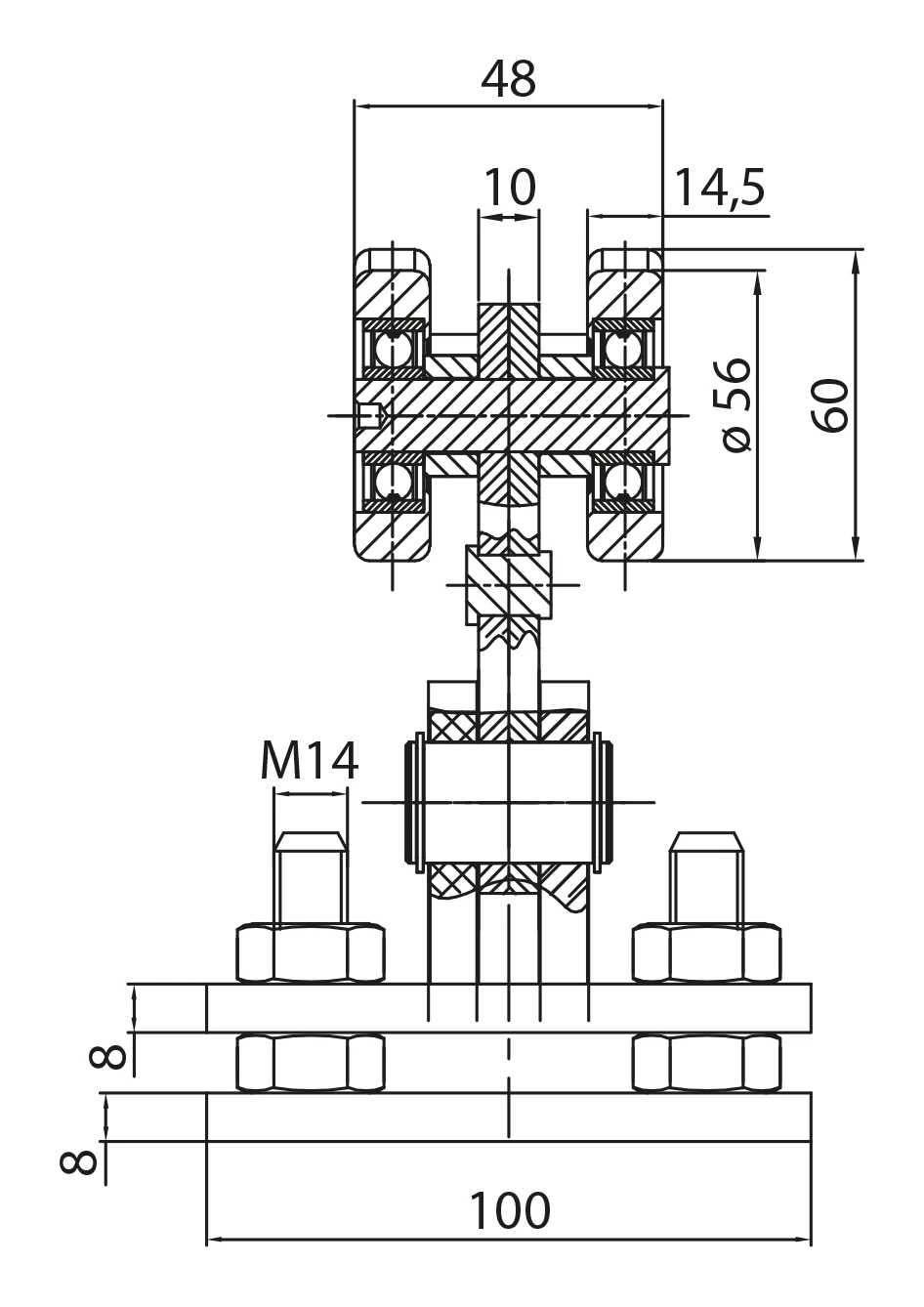

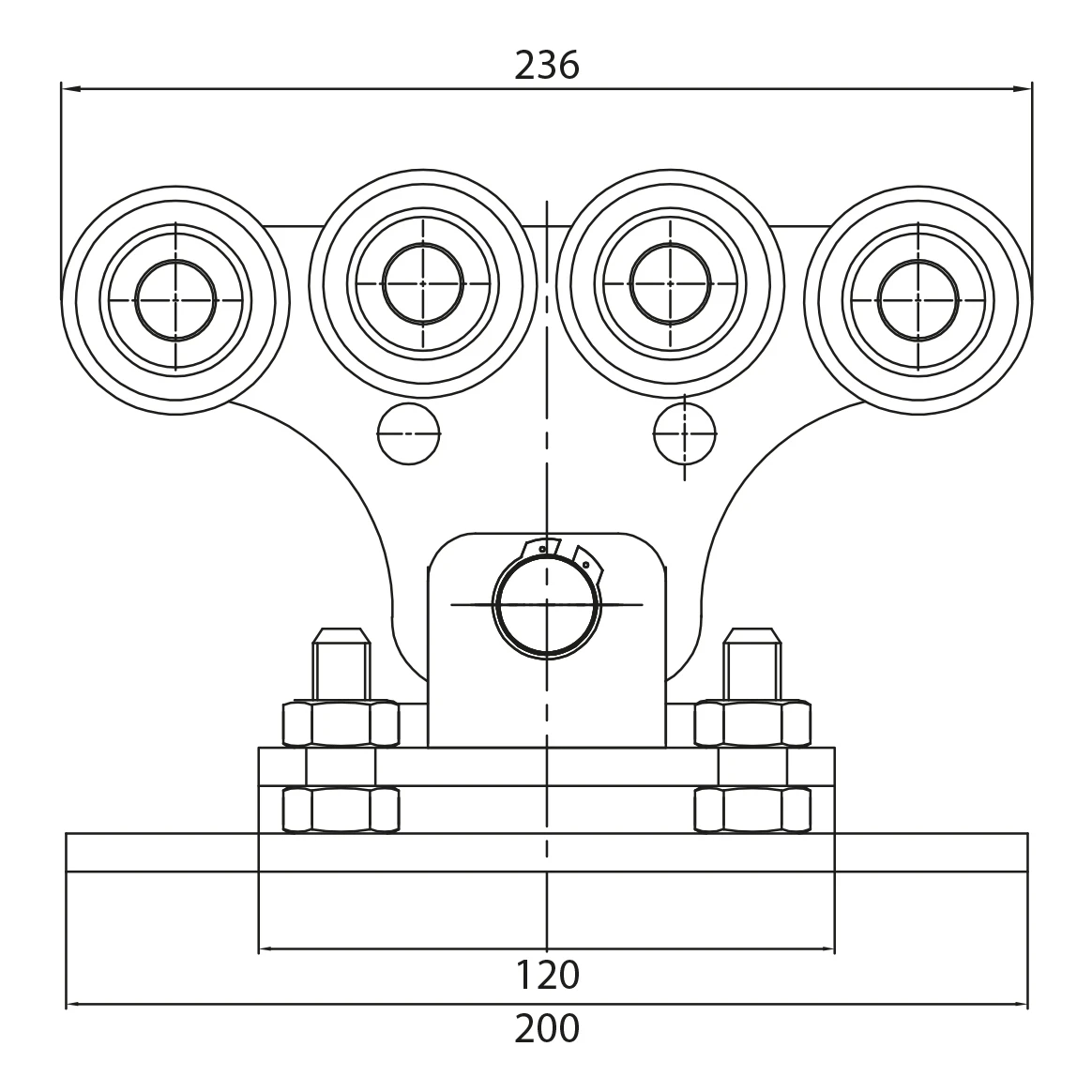

Afmetingen en technische specificatie

• Systeem: 68×68
• Loopsysteem: 8 stalen rollen op twee niveaus
• Buitendiameter rol: 60 mm
• Werkdiameter rol (in groef): 56 mm
• Breedte rol: 14,5 mm
• Lagers: kogellager 6201 RS
• Materiaal: galvanisch verzinkt staal
• Totale lengte (L): 236 mm
• Hoogte rijwagen (H): 157 mm
• Breedte rollensamenstel: 48 mm
• Dikte draagplaat: 10 mm
• Lengte basis: 200 mm
• Lengte bovenste montageplaat: 120 mm
• Breedte basis: 100 mm
• Dikte basisplaten: 2 × 8 mm
• Schroefdraad bevestigingsbouten: M14
• Gewicht: 5,4 kg

Voordelen voor de installateur

• Tweelaags systeem met 8 rollen — stabiele geleiding en gelijkmatige lastenverdeling van het poortvleugel
• Lagers 6201 RS met afdichting — stille werking en bescherming tegen verontreiniging
• Eliminatie van schuine krachten — langere levensduur van de lagers en minder gebruiksgeluid
• Galvanisch verzinken — effectieve corrosiebescherming voor buitenomstandigheden
• Regeling op funderingsankers — snelle en nauwkeurige poortinstelling tijdens de montage
• Compatibiliteit met rail van systeem 68×68 — betrouwbare aansluiting op het beproefde geleidingssysteem
