Rail voor schuifpoort 68x68x3,5 mm lengte 6 m - halfopen, verzinkt

C-profiel 68 × 68 mm met een wanddikte van 3,5 mm en een sleuf van 23 mm, lengte 6000 mm, thermisch verzinkt – dragend onderdeel van de vleugel van een vrijdragende schuifpoort

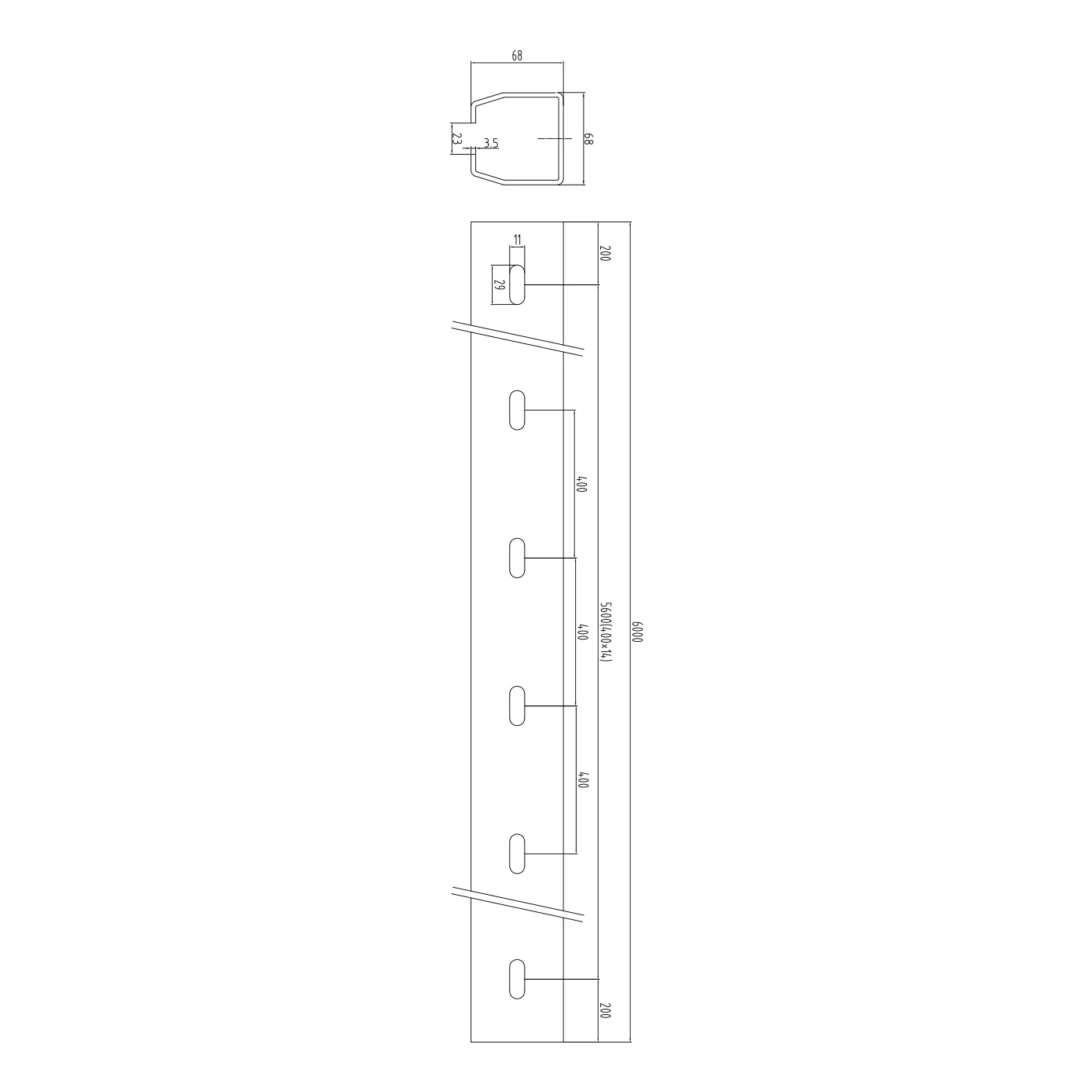

Maattekening op volledige grootte openen

Over het product

De looprail is het draagprofiel van de vleugel van een vrijdragende schuifpoort. Het profiel wordt aan de onderrand van de poortvleugel bevestigd. De op de fundering bevestigde rolwagens lopen binnen in het profiel.

De doorsnede heeft buitenmaten a × h van 68 × 68 mm en een wanddikte s van 3,5 mm. In de onderwand bevindt zich een sleuf van 23 mm waar de steunen van de rolwagens doorheen steken. De profiellengte L bedraagt 6000 mm; de afmetingen zijn afkomstig uit de tekening van de fabrikant.

Het profiel is thermisch verzinkt (thermisch verzinkt). Het heeft montagegaten van 29 × 11 mm om de 400 mm, zodat het aan de poortvleugel kan worden vastgeschroefd in plaats van te worden gelast. De massa per stuk bedraagt 36 kg.

Afmetingen

Materiaal en coating

Verkoopeenheid

Keuze en montage

• ✓Kies rolwagens die passen bij het profiel van 68 × 68 mm – het profiel en de rolwagens moeten dezelfde systeemmaat hebben.
• ✓Schroef het profiel vast aan de onderrand van de poortvleugel, met de sleuf naar beneden, via de gaten van 29 × 11 mm die om de 400 mm zijn aangebracht – zonder lassen; de sleuf van 23 mm geleidt de rolwagens.
• ✓Bescherm zaagsneden en lasplaatsen met zinkverf en sluit de uiteinden van het profiel af met een eindkap met rol.
