Pakket loopwagens voor profiel 68x68 + accessoires KIT voor schuifpoorten

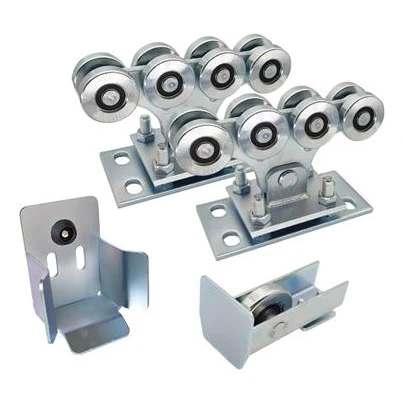

Inhoud van de set:

• Rijdende wagen – 2 st. (8 stalen rollen op twee niveaus, kogellagers 6201 RS)
• Oprijrol – 1 st. (gemonteerd aan het begin van de zelfdragende rail)
• Oprijbeugel – 1 st. (oprijhouder gemonteerd bij de poststijl)

Rijdende wagen – hart van het rolsysteem

Elke wagen is uitgerust met acht stalen rollen verdeeld over twee rijniveaus. De onderste en bovenste rij wielen werkt afwisselend tijdens het openen en sluiten van de poort. Hierdoor worden de afzonderlijke rolgroepen twee keer minder belast dan bij een traditionele 5-rols wagen, wat direct resulteert in een langere levensduur van het gehele systeem.

De constructie van de wagen elimineert schuine krachten op de lagers — het resultaat is stiller bedrijf en grotere betrouwbaarheid. De positie van de wagen wordt geregeld via funderingsankers door het plaatsen van onderlegringen.

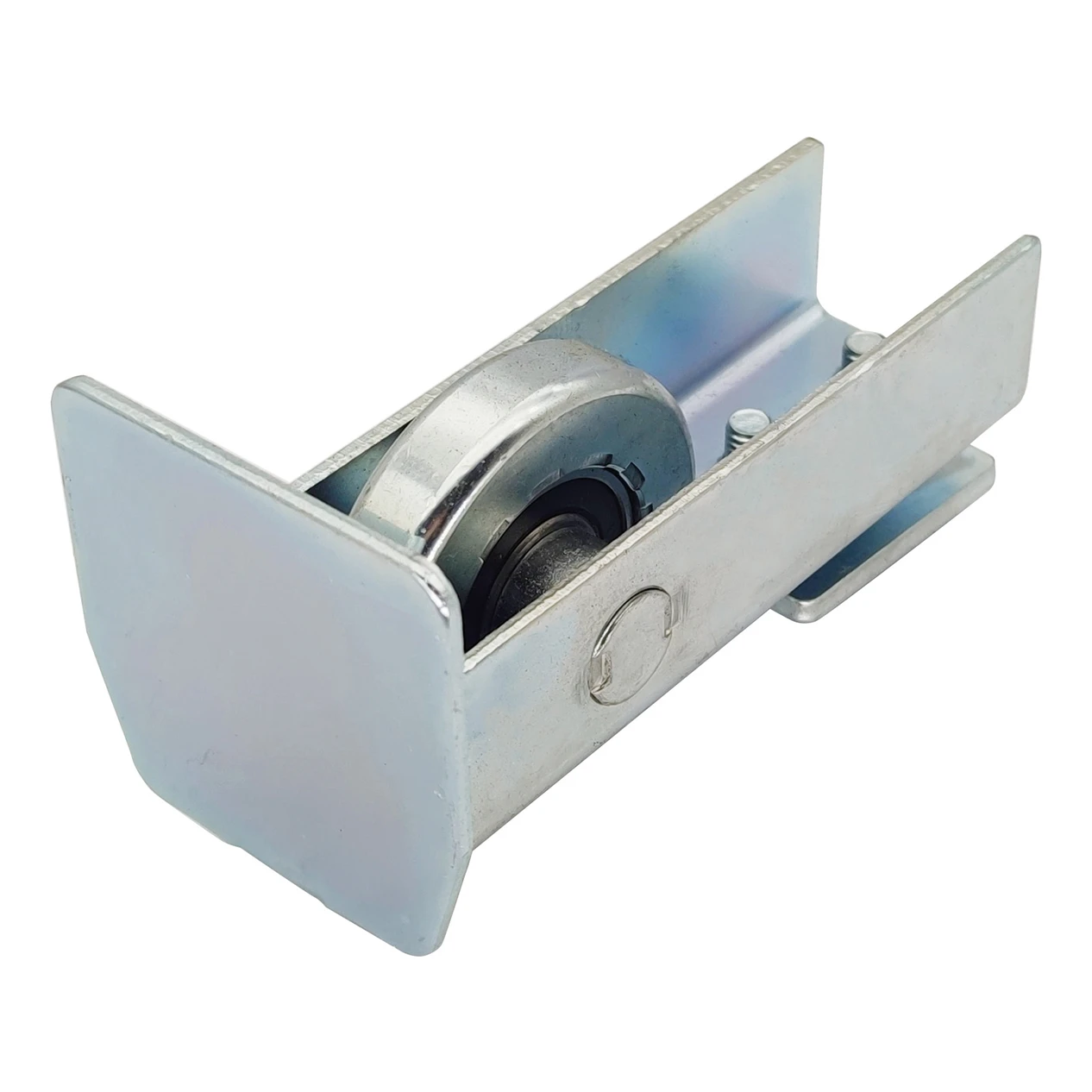

Oprijrol – stabiliteit en bescherming van de wagens

De oprijrol wordt gemonteerd aan het begin van de zelfdragende rail van de schuifpoort. In samenwerking met de oprijbeugel bij de poststijl stabiliseert de oprijrol de poort en zorgt voor een betrouwbare sluiting. Het gebruik van de oprijrol verlengt de levensduur van de rijdende wagens en beschermt het rolsysteem tegen de negatieve invloed van sneeuw en ijs. Het onderdeel is verzinkt en compatibel met het 68x68-systeem.

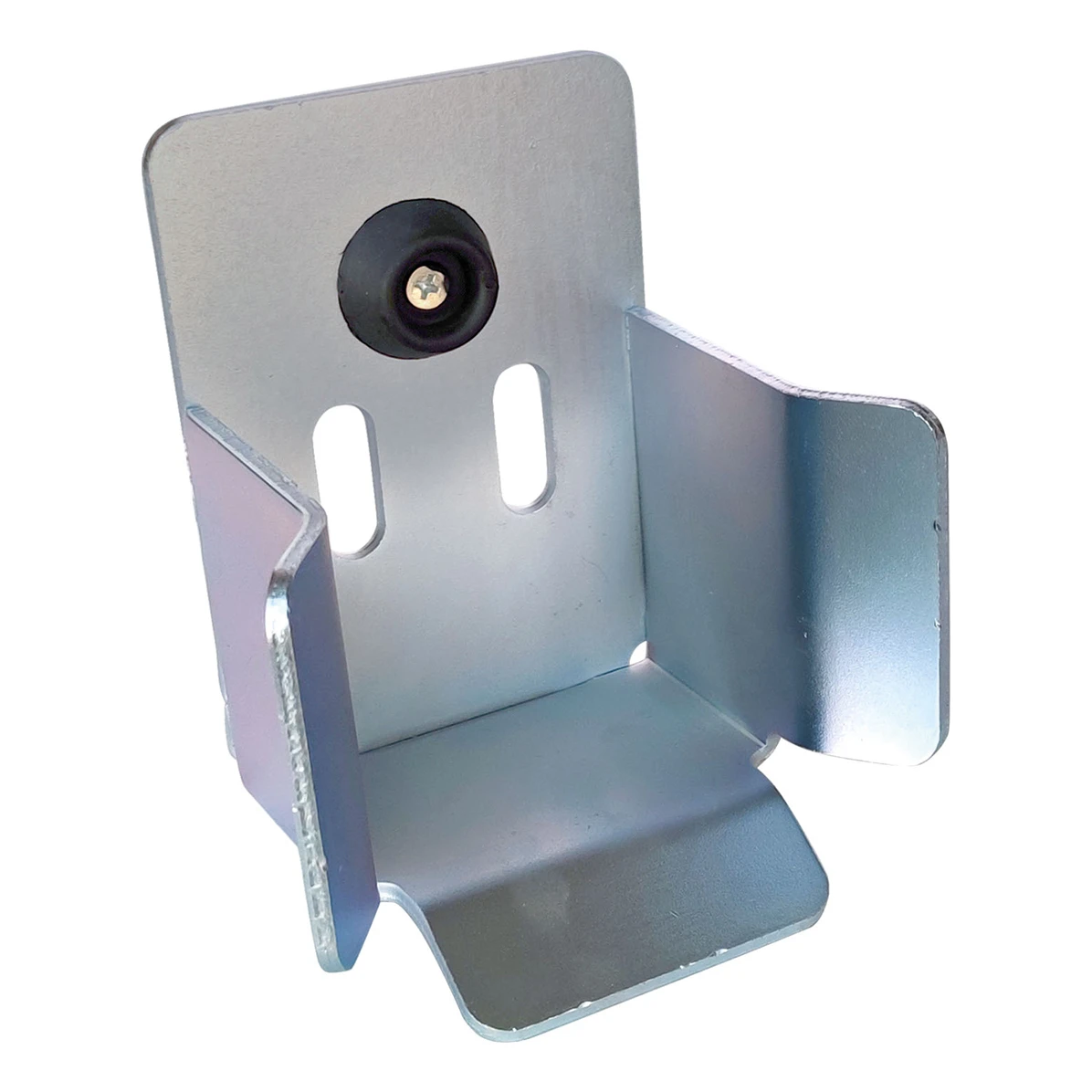

Oprijbeugel – betrouwbare sluiting van de poort

De oprijhouder is een van de basisonderdelen van het rijsysteem van een zelfdragende poort. De montage is snel en eenvoudig — het onderdeel wordt aan de onderkant van de afsluitende poststijl bevestigd. In combinatie met de oprijrol vormt het een configuratie die de poort in staat stelt de stijl te bereiken en volledig te sluiten. Het onderdeel is verzinkt en past bij het 68x68-systeem.

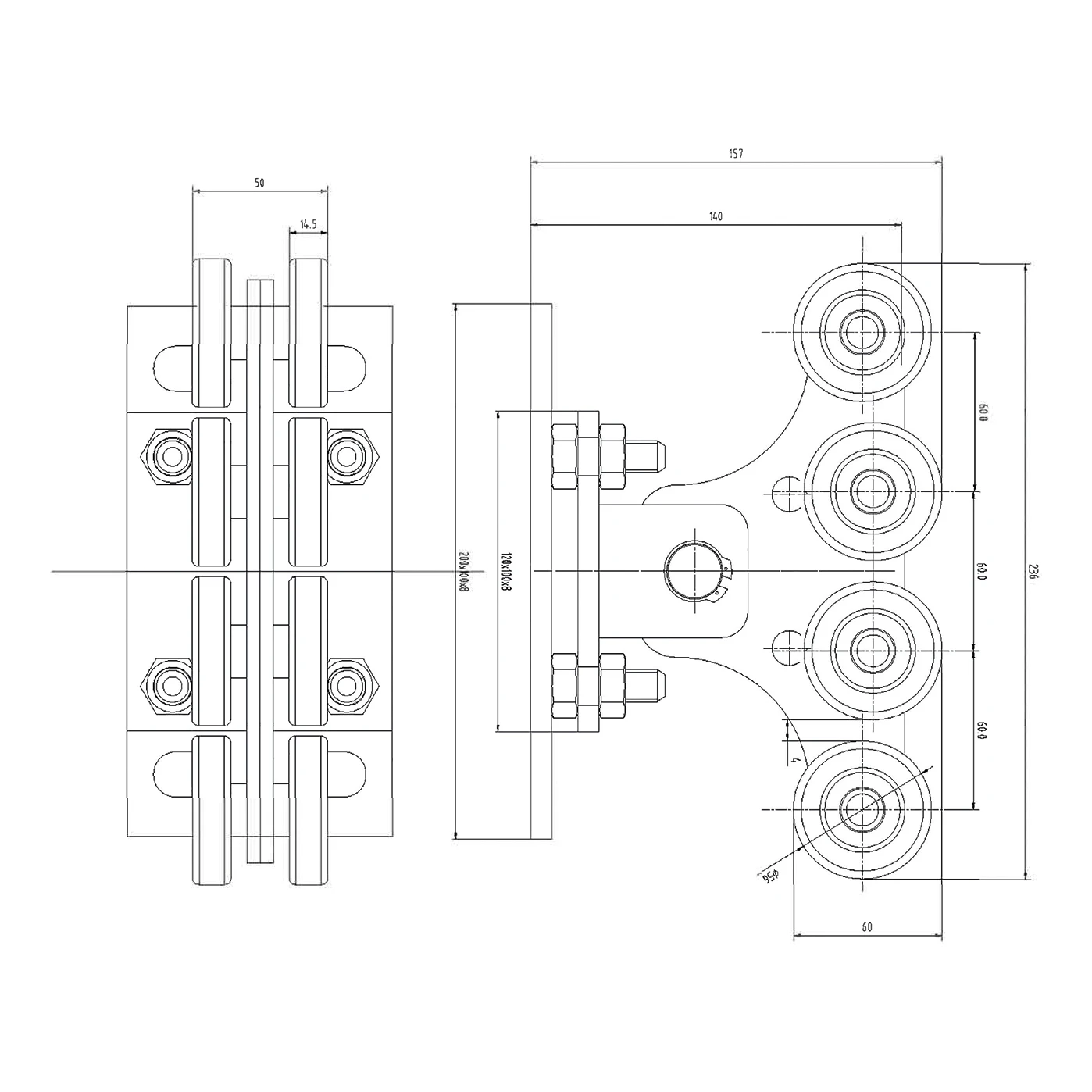

Technische specificaties

• Materiaal: zwart staal, galvanisch verzinkt
• Rijsysteem: 8 stalen rollen op twee niveaus
• Lagers: kogellagers 6201 RS
• Systeem: 68x68
• Afmetingen wagenbasis: 200 × 100 × 8 mm
• Roldiameter: 68 mm
• Wagenhoogte: 157 mm
• Geleidingsrail:
• EAN: 5903313204859
• Gewicht van de set: ca. 12,9 kg

Belangrijkste voordelen

• Complete set – twee rijdende wagens, oprijrol en oprijbeugel in één pakket
• Twee keer minder rolslijtage – afwisselende belasting van de bovenste en onderste rij wielen
• Stil en soepel bedrijf – eliminatie van schuine krachten op de lagers
• Duurzaamheid – galvanisch verzinkt staal en kogellagers 6201 RS
• Bescherming tegen weersinvloeden – oprijrol beschermt het systeem tegen sneeuw en ijs
• Eenvoudige afstelling – via funderingsankers met behulp van onderlegringen
