Pakket loopwagens voor profiel 68x68 mm met kunststof wielen, met oprijrol en oprijhouder

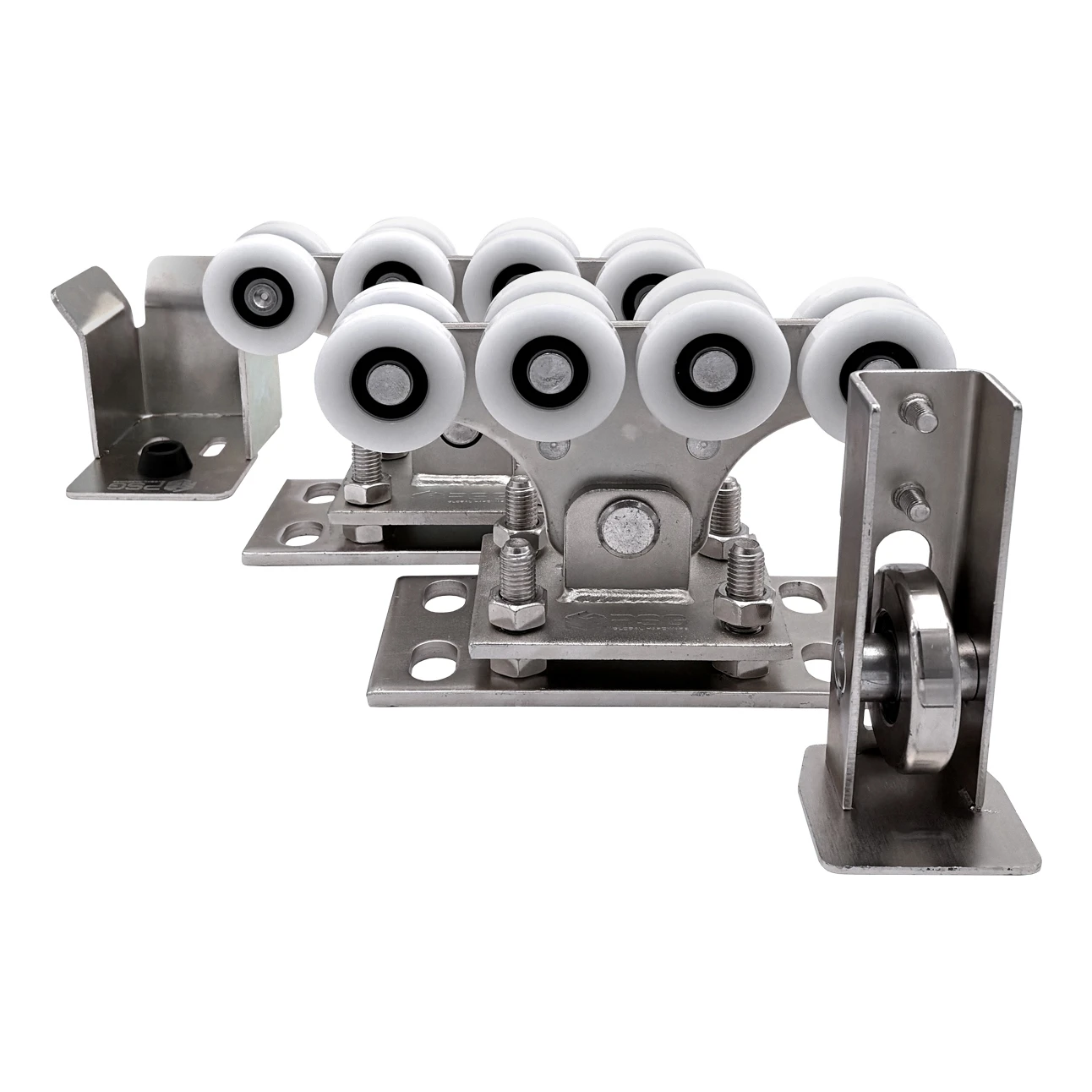

Inhoud van de set

• Rijdende wagen — 2 st.
• Oprijrol — 1 st.
• Oprijbeugel (oprijhouder) — 1 st.

De set vormt de complete uitrusting van het rijsysteem van een zelfdragende schuifpoort — monteer de onderdelen op het fundament en de paal om een volledig functioneel schuifsysteem te verkrijgen.

Rijdende wagens — het hart van het systeem

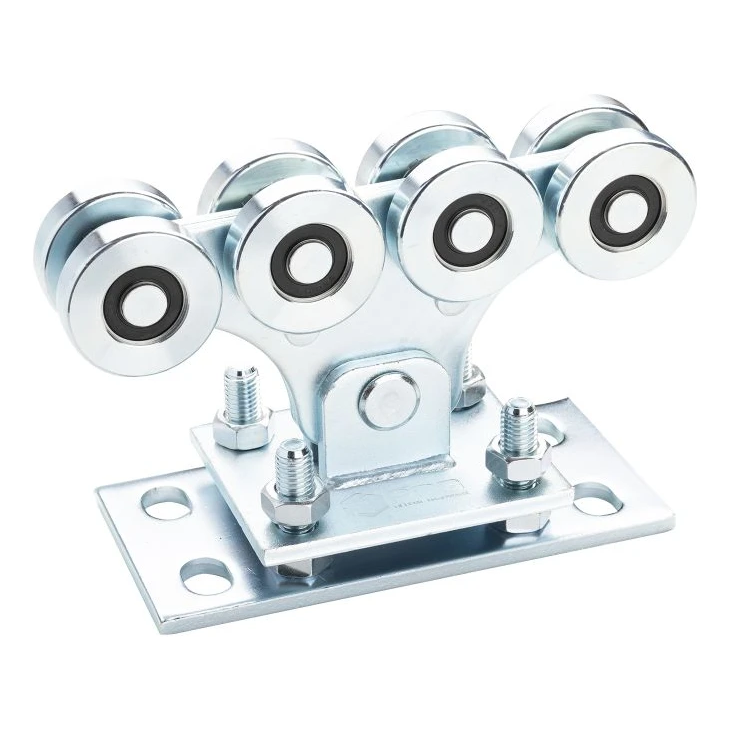

De twee rijdende wagens zorgen voor de geleiding en ondersteuning van het poortvleugel. Elke wagen is uitgerust met 8 rollen van kunststof verdeeld over twee niveaus, wat zorgt voor gelijkmatige geleiding en stabilisatie van de vleugel. De kunststof rollen werken stil en vereisen weinig smering, terwijl de kogellagers 6201 RS met rubberen afdichting lage rolweerstand en bescherming tegen verontreinigingen garanderen.

Technische specificaties van de rijdende wagen

• Constructiemateriaal: galvanisch verzinkt staal
• Rijsysteem: 8 kunststof rollen, op twee niveaus
• Lagers: kogellager 6201 RS
• Systeem: 68×68 mm
• Afmetingen voetplaat: 200 × 100 × 8 mm
• Totale breedte van het rollensysteem: 48 mm
• Roldiameter (loopvlak): 56 mm
• Buitendiameter van de rol: 60 mm
• Breedte van een enkele rol: 14,5 mm
• Dikte middensteun: 10 mm
• Schroefdraad stelbouten: M14
• Dikte voetplaten: 2 × 8 mm
• Hoogte van de wagen: 157 mm
• Roldiameter: 68 mm

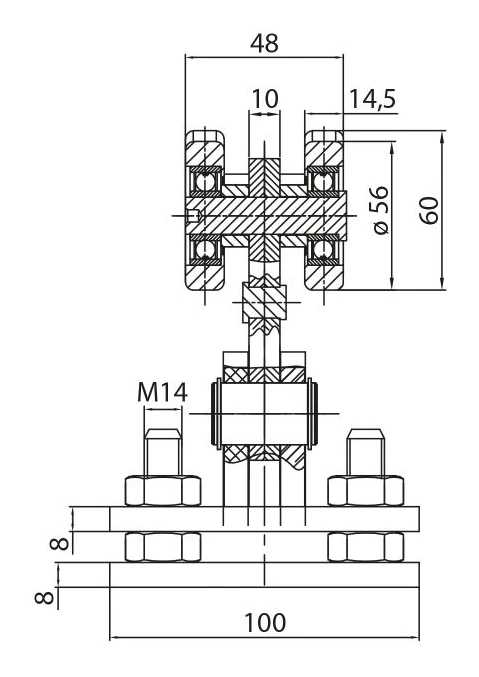

De maattekening toont een doorsnede van de rijdende wagen met de belangrijkste afmetingen. Het tweelaagse rollensysteem zorgt voor een optimale krachtenverdeling, en de dubbele voetplaat met stelbouten M14 maakt een nauwkeurige afstelling van de hoogte en het lood van de poortvleugel na montage mogelijk.

Oprijrol — stabilisatie en bescherming

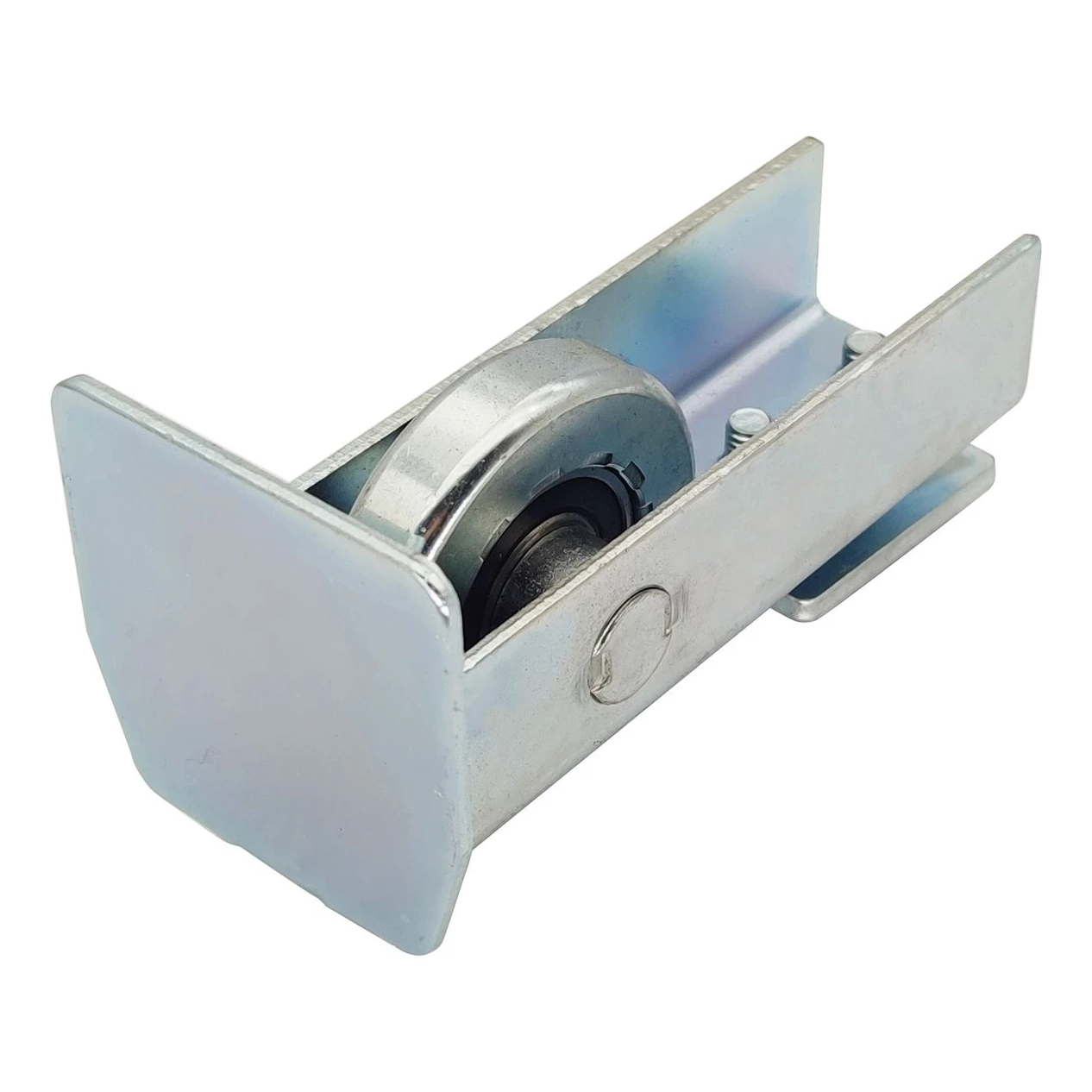

De oprijrol wordt gemonteerd aan het begin van de zelfdragende rail. De stalen, verzinkte constructie neemt een deel van de belasting over en stabiliseert de poortvleugel, wat de werking van de poort verbetert. De rol werkt samen met de oprijbeugel bij de paal, wat zorgt voor een zekere sluiting en trillingen beperkt. De oprijrol vermindert ook de slijtage van de rijdende wagens en minimaliseert in de winter de invloed van sneeuw en ijs op de werking van de poort.

• Compatibiliteit: systeem 68×68 mm
• Afwerking: verzinkt — bescherming tegen corrosie

Oprijbeugel — nauwkeurige sluiting

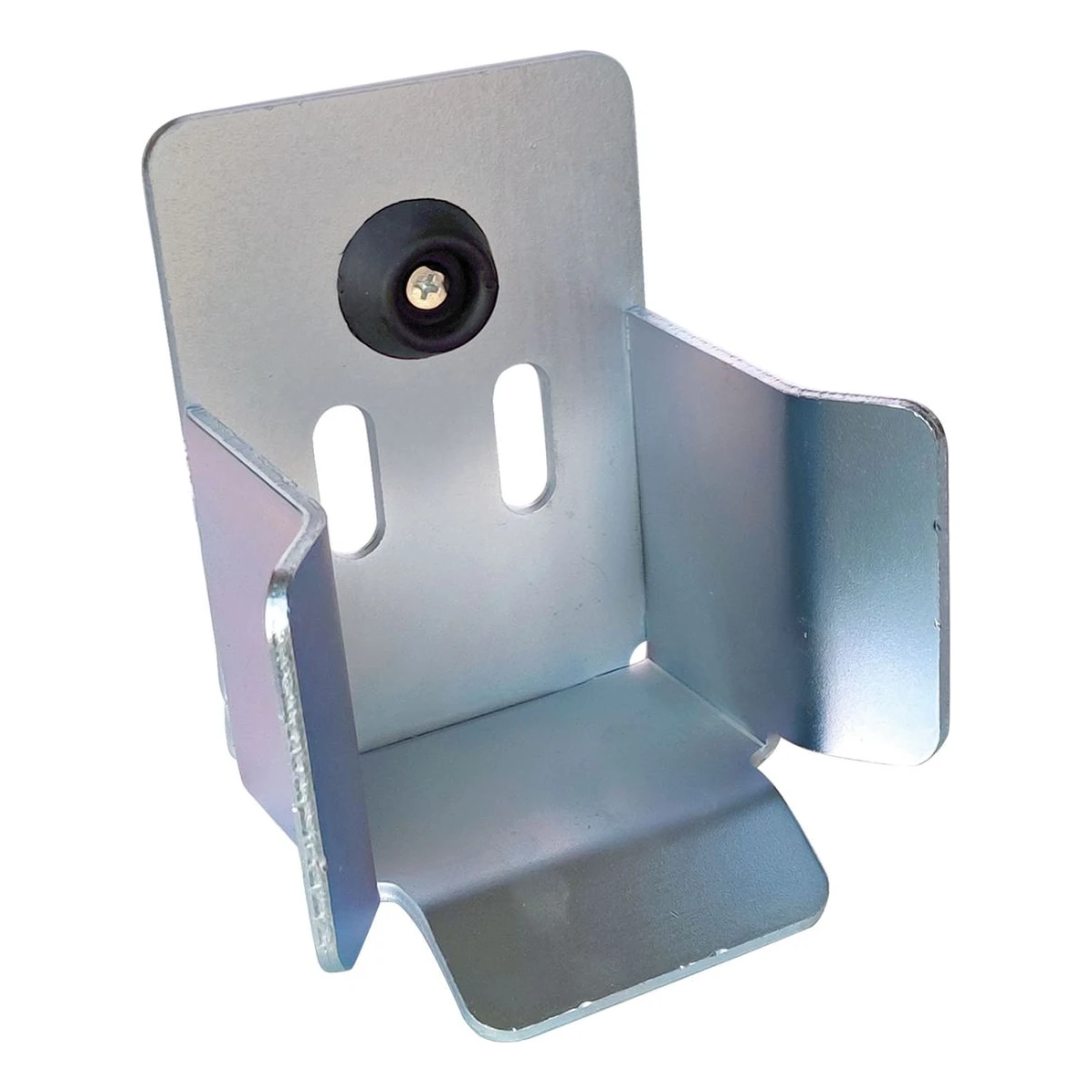

De oprijhouder geleidt de poortvleugel en verbetert de stabiliteit van het gehele systeem. De montage is snel en eenvoudig — het onderdeel wordt aan de onderzijde van de eindpaal bevestigd. Samen met de oprijrol vormt het een set die de poort naar de paal leidt, een zekere sluiting vergemakkelijkt en trillingen beperkt. Op de achterwand bevinden zich twee montagegaten en een rubberen stootbuffer die de aankomst van de poortvleugel dempt.

• Compatibiliteit: systeem 68×68 mm
• Afwerking: verzinkt
• Stootbuffer: rubber — demping bij aankomst van de poortvleugel

Setgegevens

• Gewicht van de set: 12,934 kg
• Verpakkingsvolume: 10 486,88 cm³
• EAN: 5903313208031
• Compatibiliteit geleidingsrail: rail 68×68
