Loopwagen 80 3 rollen staal en kunststof voor hangende poorten

Constructie en materialen

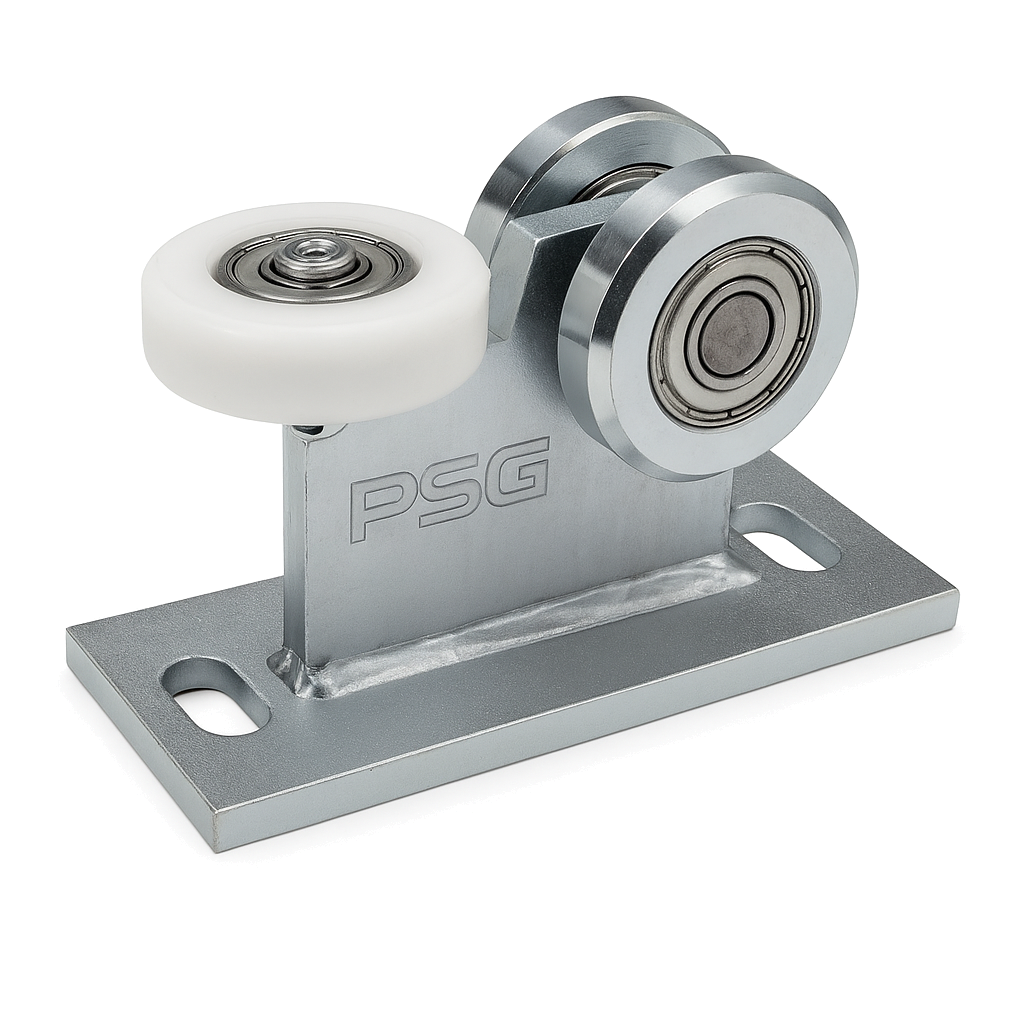

De rijwagen is uitgerust met drie rollen op lagers — twee verticale metalen rollen die de belasting overnemen en één horizontale rol van kunststof die de rijbaan stabiliseert en trillingen dempt. Deze oplossing garandeert stille en soepele werking zelfs bij hoge belasting. De gehele rijwagen is vast bevestigd op een massieve montagebasis met sleuven die positiebepaling mogelijk maken. Het oppervlak van de stalen onderdelen is voorzien van een zinklaag, wat zorgt voor een hoge corrosiebestendigheid en langdurig gebruik onder wisselende weersomstandigheden.

De rijwagen is bestemd voor een geleidingsrail met afmetingen 80×80×5 mm — een standaardprofiel dat wordt toegepast in systemen voor hangende schuifpoorten met een hoog draagvermogen. De montagebasis met langwerpige sleuven vergemakkelijkt de nauwkeurige positionering van de rijwagen tijdens de installatie.

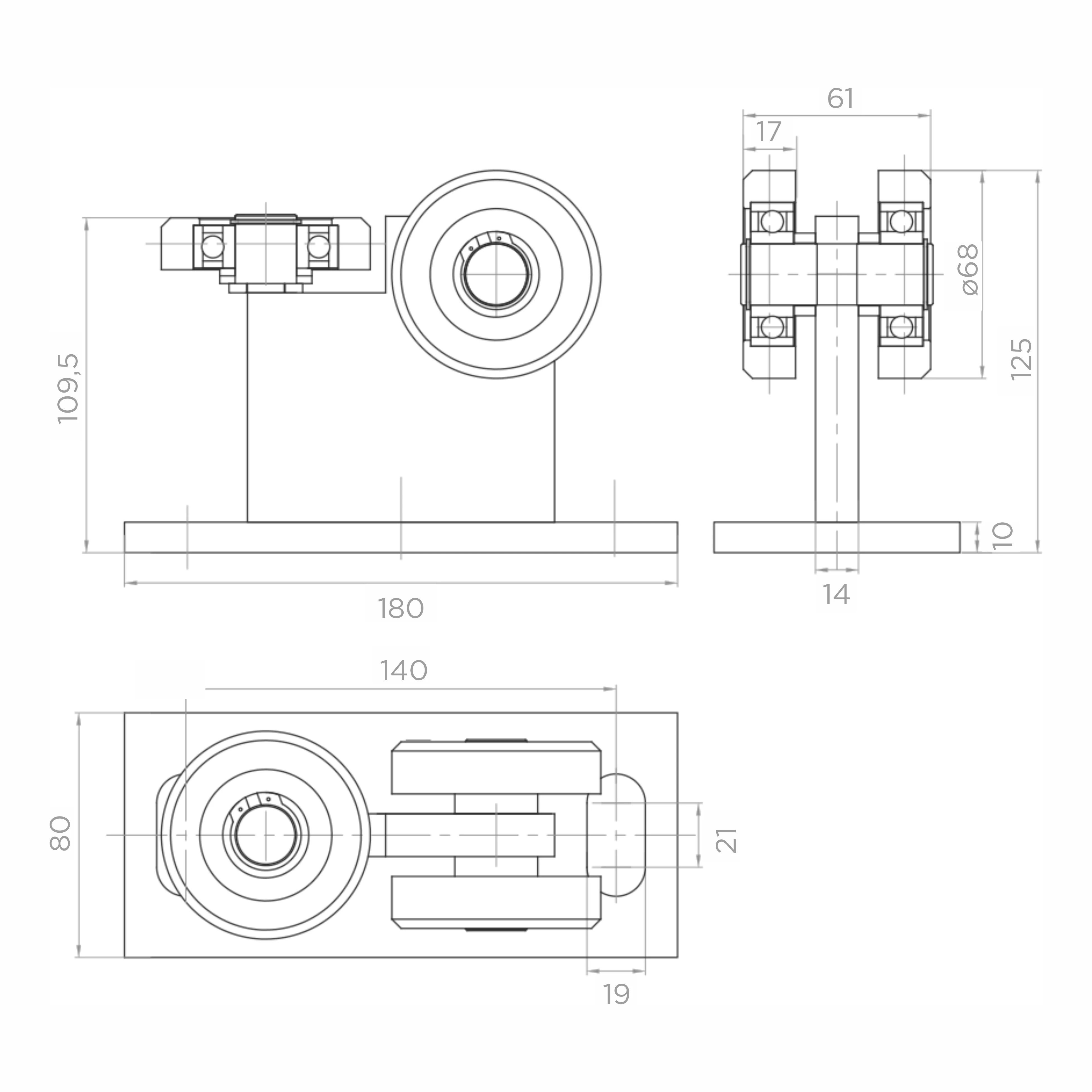

Afmetingen en technische gegevens

• Maximaal draagvermogen: 350 kg
• Geleidingsrail: 80×80×5 mm
• Totale hoogte (H): 125 mm
• Hoogte behuizing (zijaanzicht): 109,5 mm
• Lengte basis: 180 mm
• Afmetingen montageplaat: 140 × 80 mm
• Roldiameter: ø68 mm
• Dikte basis: 10 mm
• Breedte behuizing: 61 mm
• Dikte zijgeleider: 17 mm
• Montagegaten: langwerpig, breedte 14 mm
• Verticale rollen: 2 st. — metaal met lagers
• Horizontale rol: 1 st. — van kunststof
• Corrosiebescherming: verzinking
• Gewicht: 3,06 kg
• Volume: 1642,5 cm³

Toepassing

De rijwagen is bestemd voor systemen met hangende schuifpoorten — zowel in industriële en opslaggebouwen als op privéterreinen met zware toegangspoorten. Het hoge draagvermogen van 350 kg maakt gebruik met grote stalen en aluminium poortbladen mogelijk. De solide, verzinkte constructie garandeert betrouwbaarheid in buitenomstandigheden het hele jaar door.
