Looprail voor vrijdragende schuifpoorten 80x80x27,5x5 mm 6000 mm

Ga naar Productfeedback

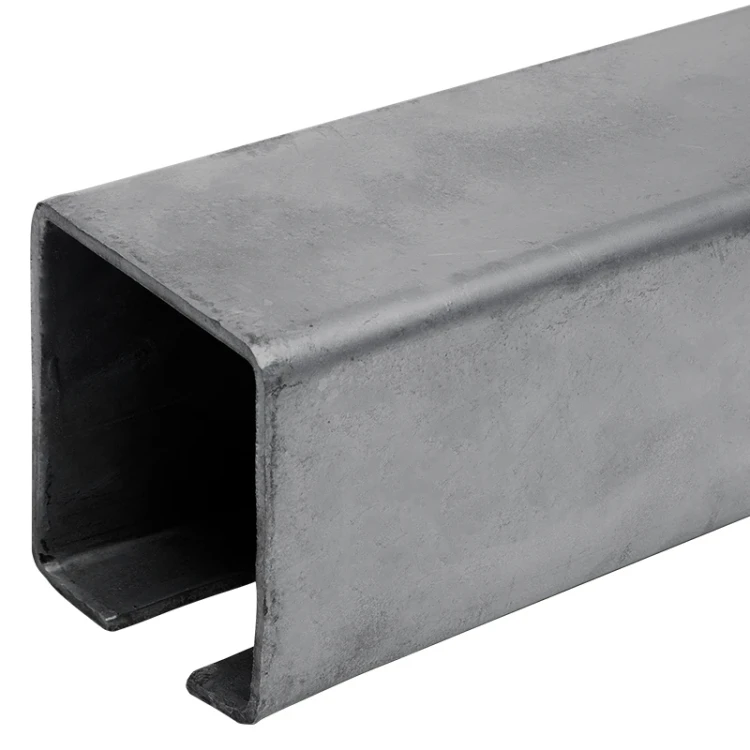

Stalen looprail met een doorsnede van 80×80 mm en een wanddikte van 5 mm, lengte 6000 mm. Looprail voor vrijdragende schuifpoorten met lippen van 27,5 mm, ongegalvaniseerd staal, gewicht 60,132 kg.

Ga naar de volledige beschrijving

€ 104,23

Verzendkosten zijn niet bij de prijs inbegrepen.

Hoeveelheid

stk.

Beschikbaarheid:

Op voorraad (grote hoeveelheid)

Levertijd: 6 Werkdagen

[PIM] szyny-jezdne #115

Type rijsysteem Loopsysteem
Materiaal Staal
Maat looprail 80x80x5

Beschrijving

Looprail voor schuifpoort · C-profiel 80 × 80 mm · 6 m

C-profiel 80 × 80 mm met een wanddikte van 5 mm en een sleuf van 27,5 mm, lengte 6000 mm – dragend element van de poortvleugel van een vrijdragende schuifpoort

80 × 80 mmdoorsnede

5 mmwanddikte

6 mlengte

Maattekening van de looprail: profiel a × h = 80 × 80 mm, wanddikte s = 5 mm, sleuf 27,5 mm, lengte L = 6000 mm

Schematische tekening: profieldoorsnede en zijaanzicht (onderbroken). Afmetingen volgens de tekening van de fabrikant.

Snel kiezen

ToepassingDraagprofiel van de poortvleugel van een vrijdragende schuifpoort – de rollenwagens lopen in het profiel

KeuzeKies rollenwagens, een eindkap en een oplooprol die passen bij het profiel 80 × 80 mm

OmstandighedenProfiel zonder corrosiewerende coating – bescherm het na het op maat zagen en lassen van de poort (verzinken of lakken)

Over het product

De looprail is het draagprofiel van de poortvleugel van een vrijdragende schuifpoort. Het profiel wordt aan de constructie van de poortvleugel gelast, en binnenin lopen de rollenwagens die op de fundering zijn bevestigd.

De doorsnede heeft buitenmaten a × h van 80 × 80 mm en een wanddikte s van 5 mm. In de onderwand zit een sleuf van 27,5 mm waar de steunen van de rollenwagens doorheen gaan. De profiellengte L bedraagt 6000 mm; de afmetingen zijn afkomstig van de tekening van de fabrikant.

Het profiel is van staal zonder coating en moet daarom na het maken van de poortvleugel tegen corrosie worden beschermd. De massa per stuk bedraagt 60,132 kg.

Afmetingen

Buitendoorsnede a × h	80 × 80 mm
Wanddikte s	5 mm
Sleufbreedte	27,5 mm
Lengte L	6000 mm

Afmetingen volgens de tekening van de fabrikant.

Materiaal en coating

Materiaal	staal
Coating	zonder coating

Verkoopeenheid

Verkoopeenheid	1 st.
Massa per eenheid	60,132 kg

Massa volgens de gegevens van de leverancier (indicatieve waarde).

Keuze en montage

✓Kies rollenwagens die passen bij het profiel 80 × 80 mm – het profiel en de rollenwagens moeten dezelfde systeemmaat hebben.
✓Zaag het profiel op maat en las het met de sleuf naar beneden aan de constructie van de poortvleugel; de sleuf van 27,5 mm geleidt de rollenwagens.
✓Bescherm het staal na het lassen tegen corrosie en sluit de uiteinden van het profiel af met een eindkap met rol.

Belangrijk

De toegestane massa en lengte van de poortvleugel worden bepaald door de set rollenwagens, niet door het profiel zelf. Controleer de specificaties van de rollenwagens voordat je het profiel kiest.
