Stalen tandheugel voor vrijdragende schuifpoorten L1000X8

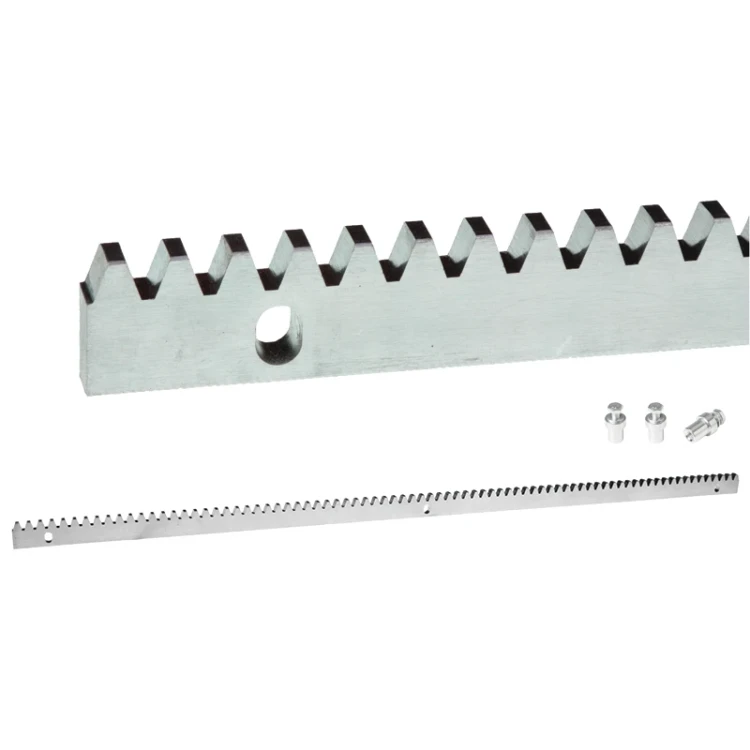

Stalen tandheugel van 30 × 8 mm met een lengte van 1000 mm, vertanding met module 4, sleufgaten en montagebussen 3 × M8

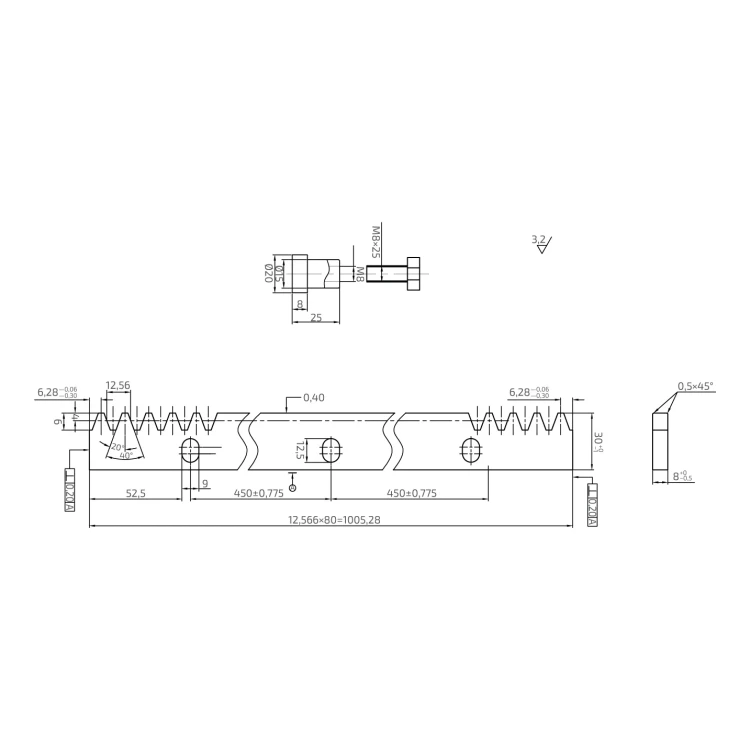

Maattekening op volledige grootte openen

Over het product

De tandheugel brengt de aandrijfkracht van het tandwiel van de aandrijving over op de poortvleugel van de schuifpoort. Hij wordt in de lengterichting op de poortvleugel geschroefd, waarna het aandrijftandwiel over de tanden loopt.

De tanden hebben module m 4, passend bij een aandrijftandwiel met dezelfde module. De tandheugel heeft een lengte L van 1000 mm, een hoogte inclusief tanden H van 30 mm en een dikte t van 8 mm. Montagebussen 3 × M8 zijn inbegrepen.

Het staal is verzinkt (verzinkt), wat het onder normale omstandigheden tegen corrosie beschermt. De massa per stuk bedraagt 1,7 kg.

Afmetingen

Materiaal en coating

Verkoopeenheid

Keuze en montage

• ✓Controleer de module van het tandwiel van de aandrijving – de tandheugel heeft module 4.
• ✓Schroef de tandheugels via de montagebussen 3 × M8 op de poortvleugel; met de sleufgaten kun je de tandheugel waterpas stellen.
• ✓Zorg bij de aansluiting tussen opeenvolgende tandheugels voor een doorlopende tandsteek; houd speling tussen de tandheugel en het tandwiel volgens de handleiding van de aandrijving.
