PSG

Loopwagen 80 met stalen rollen voor vrijdragende schuifpoorten

Ga naar Productfeedback

Pendelende loopwagen voor vrijdragende schuifpoorten met 5 stalen rollen, draagvermogen 750 kg, looprail 80×80×5 mm, galvanisch verzinkt, gewicht 6,2 kg.

Ga naar de volledige beschrijving
incl. BTW excl. BTW
Prijs € 33,30
incl. 21% BTW

Verzendkosten zijn niet bij de prijs inbegrepen.

stk.
Beschikbaarheid:
Op voorraad (bijna uitverkocht)
Levertijd: 24 uur

Producteigenschappen

[PIM] wozki #111

  • Maat looprail 80x80x5
  • Type rijsysteem Loopsysteem
  • Producttype Losse wagen
  • Materiaal wieltjes Staal
  • Aantal rollen [szt.] 5
  • Constructie wagen Zwenkbaar
  • Max. draagvermogen [kg] 750

Beschrijving

Loopwagen 80 voor vrijdragende schuifpoort – 5 rollen, pendelend, stalen rollen

Loopwagen 80 is een robuuste, pendelende loopwagen met 5 rollen, bestemd voor vrijdragende schuifpoorten. Dankzij de pendelconstructie sluit hij perfect aan op de looprail en zorgt hij voor een soepele en stille werking van de poort, zelfs bij hoge belasting – tot 750 kg.

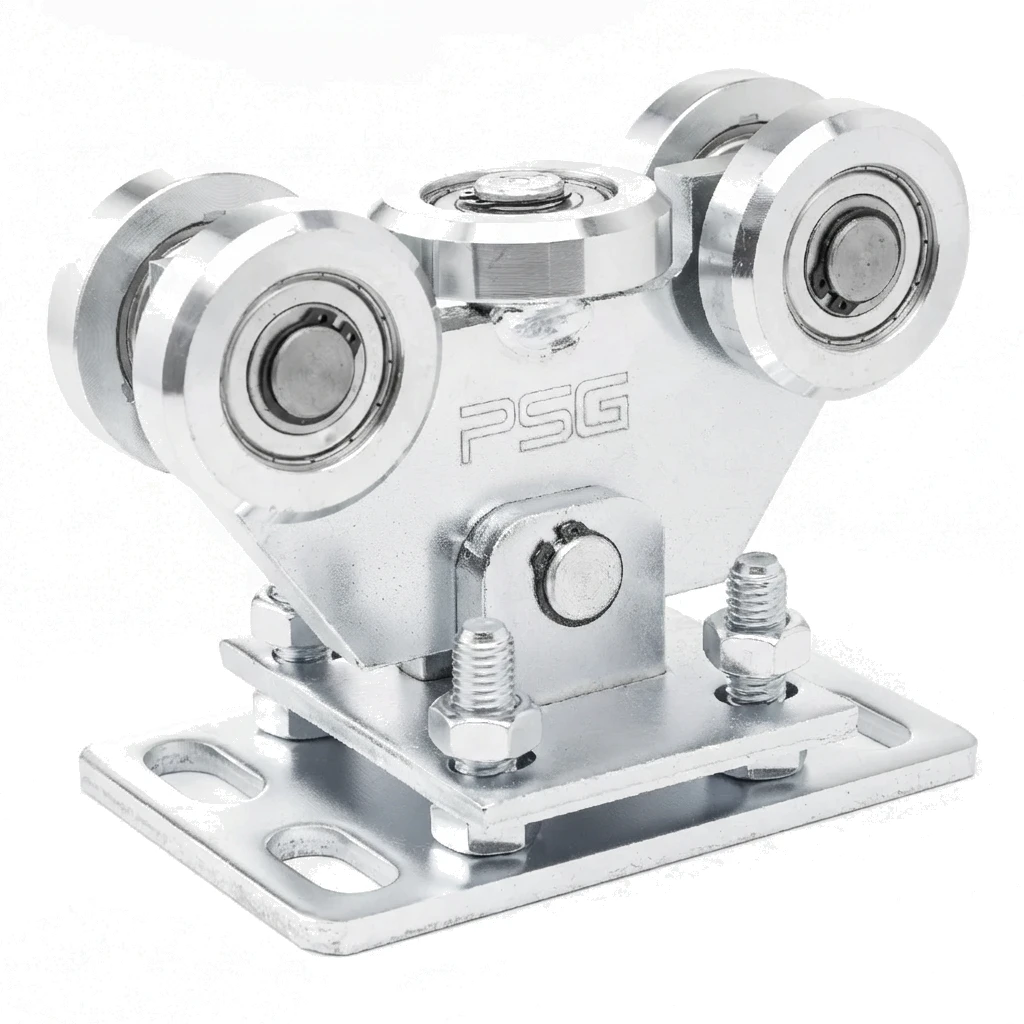

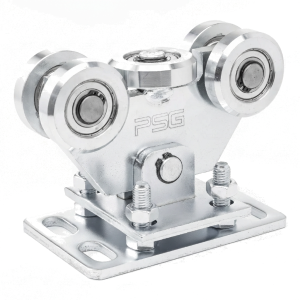

Loopwagen 80 – perspectiefaanzicht met stalen rollen en montageplaat
Loopwagen 80 – perspectiefaanzicht met stalen rollen en montageplaat

De loopwagen is uitgerust met 5 stalen rollen, waaronder één horizontale rol, die zorgen voor een stabiele geleiding van de poort in de looprail. De verbinding met de montageplaat wordt gerealiseerd met een pen, waardoor de wagen pendelend aansluit op de looprail en kleine oneffenheden in de loopbaan compenseert.

Hoogteverstelling gebeurt met behulp van bouten, waarmee de poort nauwkeurig kan worden afgesteld ten opzichte van de looprail en de ondergrond. Dit is vooral belangrijk tijdens de montage – het maakt extra vulplaatjes of afstandhouders overbodig.

Technische parameters

  • Looprail: 80×80×5 mm
  • Maximale belasting: 750 kg
  • Aantal rollen: 5 (waarvan 1 horizontale rol)
  • Materiaal rollen: staal
  • Afwerking: galvanisch verzinkt
  • Hoogte (H): 155 mm
  • Afmetingen montageplaat: 180×120 mm
  • Gewicht: 6,2 kg

Afmetingen en technische tekening

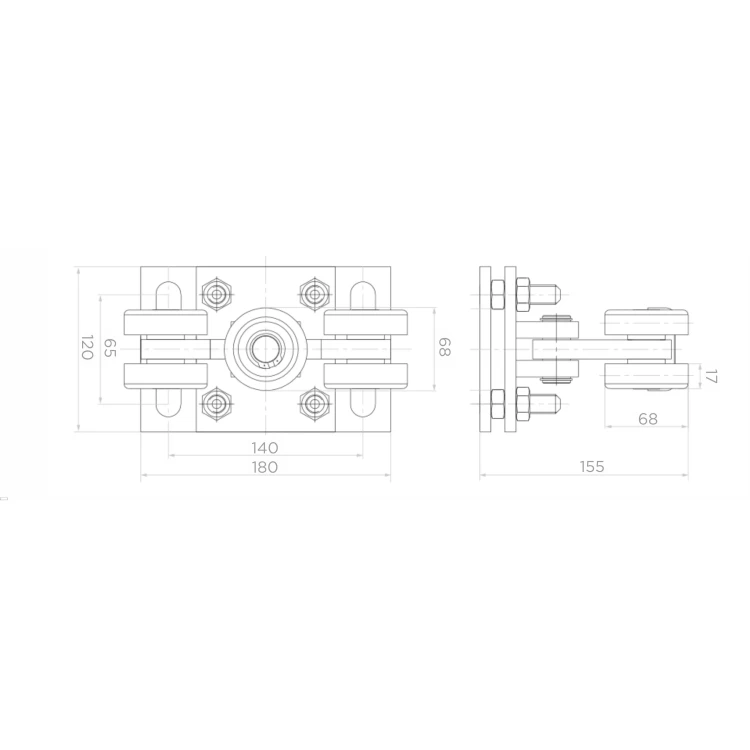

Technische tekening van loopwagen 80 – bovenaanzicht en zijaanzicht met afmetingen
Technische tekening van loopwagen 80 – bovenaanzicht en zijaanzicht met afmetingen

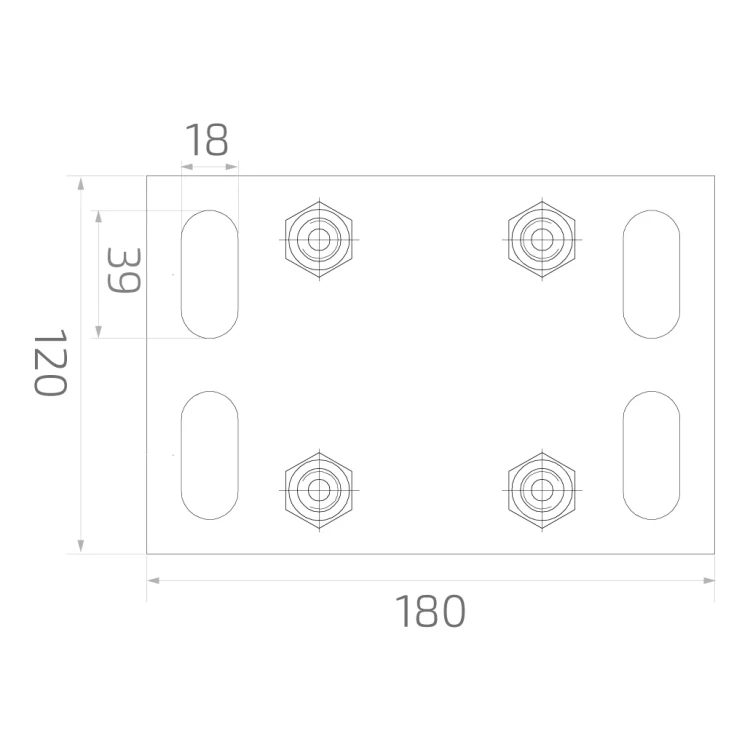

De montageplaat met afmetingen van 180×120 mm heeft langgaten (18×39 mm) die het afstellen van de positie van de loopwagen tijdens de bevestiging aan de fundering vergemakkelijken. De rolafstand bedraagt 140 mm in lengterichting en 68 mm in dwarsrichting, en de totale diepte van de loopwagen met rollen is 155 mm.

Belangrijkste voordelen

  • Pendelconstructie – de automatische aansluiting op de looprail voorkomt spanningen en verlengt de levensduur van het hele systeem
  • Verstelbare hoogte – nauwkeurige afstelling van het niveau van de poort met behulp van stelbouten
  • Draagvermogen 750 kg – geschikt voor zware industriële poorten en poorten voor woonomgevingen
  • Montagegaten met speling – langgaten in de plaat versnellen de montage en maken correctie van de afstelling eenvoudiger
  • Galvanisch verzinkt – corrosiebescherming die duurzaamheid garandeert bij gebruik buitenshuis
