Stalen tandheugel L1000x8 met slot

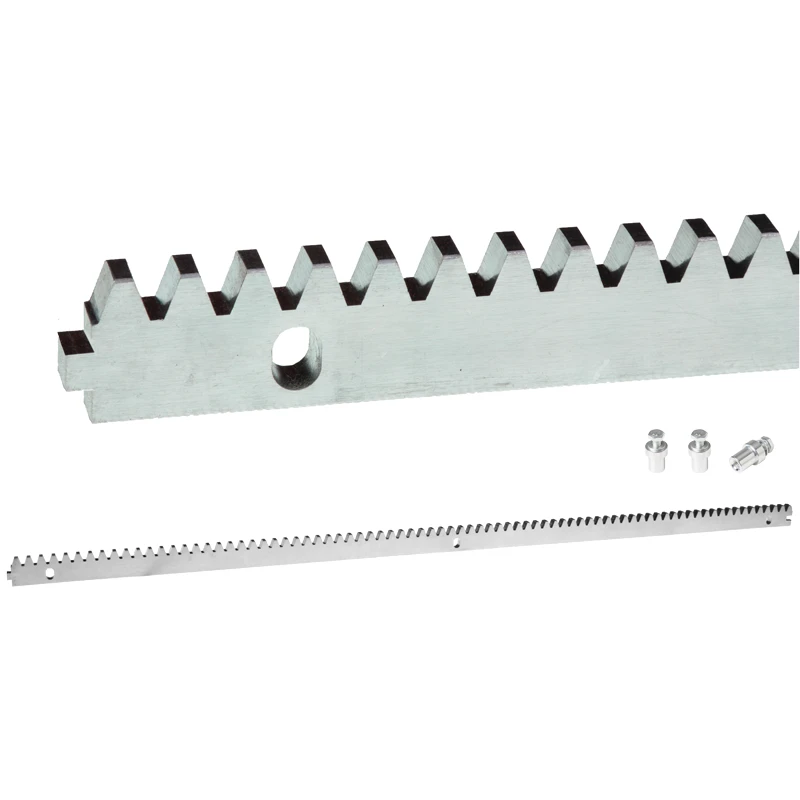

Stalen tandheugel met een dikte van 8 mm en een lengte van 1000 mm, vertanding met module 4, koppelverbindingen aan de uiteinden en sleufgaten

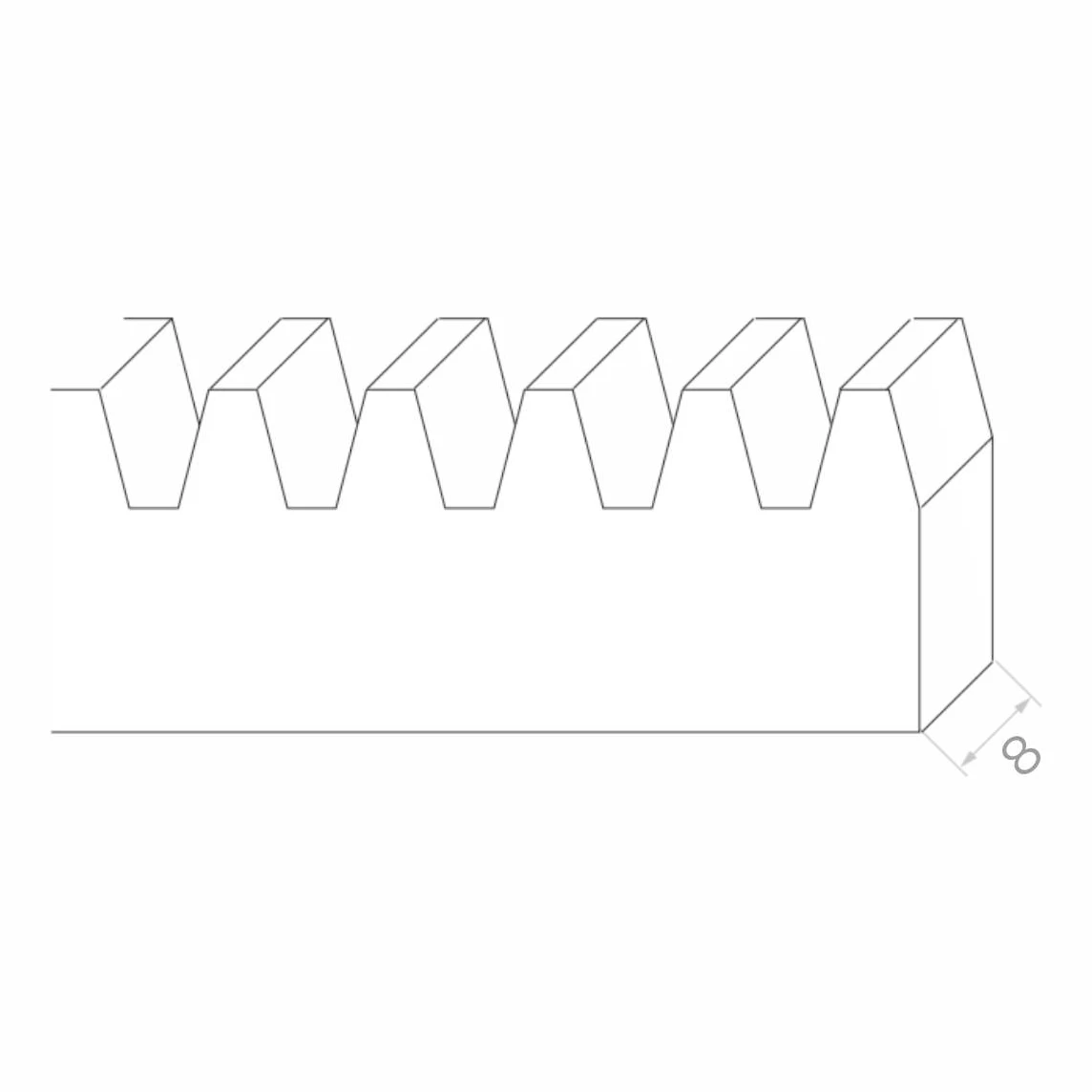

Maattekening op volledige grootte openen

Over het product

De tandheugel brengt de aandrijfkracht van het tandwiel van de aandrijving over op de poortvleugel van de schuifpoort. Aan de uiteinden zit een koppelverbinding die opeenvolgende delen zonder speling op één lijn uitlijnt.

De vertanding heeft module m 4 en past op het tandwiel van een aandrijving met dezelfde module. De tandheugel heeft een lengte L van 1000 mm en een dikte t van 8 mm; met de sleufgaten voor de montage kunt u de hoogte ten opzichte van het tandwiel van de aandrijving afstellen.

Het staal is verzinkt (elektrolytisch verzinkt), wat het onder normale omstandigheden tegen corrosie beschermt. Montagebussen zijn inbegrepen (3 szt.); de massa per stuk bedraagt 1,751 kg.

Afmetingen

Materiaal en coating

Verkoopeenheid

Keuze en montage

• ✓Controleer de module van het tandwiel van de aandrijving – de tandheugel heeft module 4.
• ✓Schroef de tandheugels via de meegeleverde montagebussen (3 szt.) aan de poortvleugel vast; met de sleufgaten kunt u de tandheugel waterpas stellen.
• ✓Verbind opeenvolgende tandheugels met de koppelverbindingen aan de uiteinden – zo blijft de tandsteek doorlopen; houd speling tussen de tandheugel en het tandwiel volgens de handleiding van de aandrijving.
