Noark Aansluitkast met Overspanningsbeveiliging DC+AC 50A 3-Fase SH-729
product unavailable
toevoegen aan verlanglijst
Beschrijving

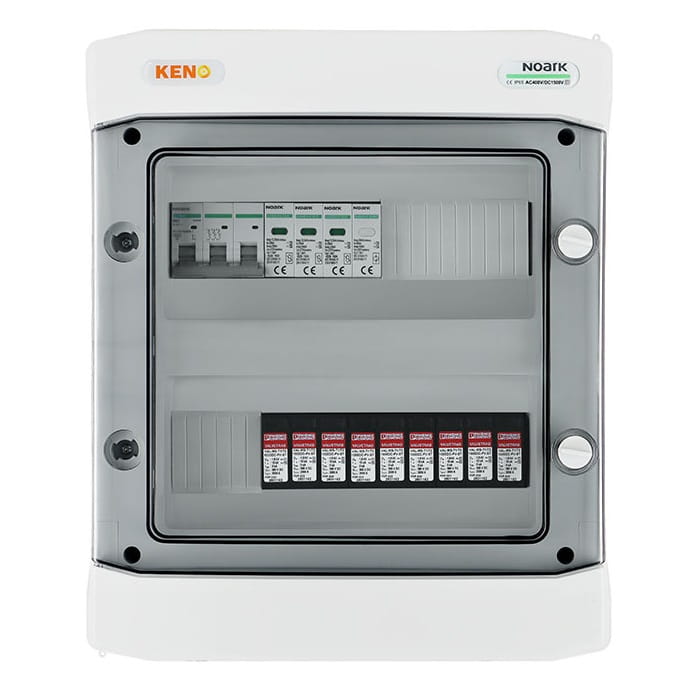

Noark Aansluitkast met Overspanningsbeveiliging DC+AC 50A 3-Fase SH-729
Aansluitkast met overspanningsbeveiliging DC + AC, type 1+2, type SH-729 DCAC
De aansluitverdeler, bestemd voor de voeding van fotovoltaïsche omvormers, biedt niet alleen bescherming tegen de gevolgen van kortsluitingen en overbelastingen, maar ook tegen indirecte en directe blikseminslagen aan beide zijden van de stroom - zowel wisselstroom als gelijkstroom.
Het is bedoeld voor gebruik in geaarde en geïsoleerde PV-installaties, en dankzij de hoge beschermingsgraad IP is buitenmontage mogelijk. De constructie van de verdeler is geschikt voor opbouwmontage en kan, afhankelijk van de uitrusting, verschillende functies vervullen.
- Standaard, beproefde behuizing: Zorgt voor stevigheid en duurzaamheid, waardoor de verdeelkasten klaar zijn om aan diverse installatievereisten te voldoen.
- Optie voor montage van sleutelslot: Biedt een extra beveiligingsniveau en beperkt de toegang tot elektrische apparatuur tot alleen geautoriseerde personen.
Basisparameters DC-zijde
| Parameter | Waarde |
|---|---|
| Aantal ingangen | uitgangen PV-string | 3 | 3 |
| Aantal | Type overspanningsbeveiliging DC | Type | 3 | Phoenix | T1/T2 |
| Type aansluiting | Paneel MC4 Stäubli |
Basisparameters AC-zijde
| Parameter | Waarde |
|---|---|
| Overspanningsbeveiliging AC | Type | Noark | T1/T2 |
| Overstroombeveiliging | Noark B50A 3F |
Toegepaste overspanningsbeveiliging DC (SPD)
| Parameter | Waarde |
|---|---|
| Fabrikant / Model | PHOENIX/VAL-MS-T1/T21000DC-PV/2+V |
| Overspanningsbeveiliging | T1 / T2 |
| Nullastspanning UOCSTC | ≤ 975 V DC |
| Maximale ontladingsstroom Imax (8/20) μs | 40 kA |
| Responstijd tA | ≤ 25 ns |
| Bliksemstootimpulsstroom (10/350) μs, lading | 2,5 As |
| Bliksemstootimpulsstroom (10/350) μs, specifieke energie | 6,25 kJ/Ω |
| Bliksemstootimpulsstroom (10/350) μs, piekwaarde Iimp | 5 kA |
| Totale afvoerstroom Itotal (8/20) μs | 40 kA |
| Totale afvoerstroom Itotal (10/350) μs | 5 kA |
| Isolatieweerstand Riso | > 5 GΩ (bij 500 V DC) |
| Nominale ontladingsstroom In (8/20) μs | 15 kA |
| Nominale belastingsstroom IL | 80 A |
| Langdurige bedrijfsstroom ICPV | < 20 μA |
| Maximale continue bedrijfsspanning UCPV | 1170 V DC |
| Kortsluitbestendigheid ISCPV | 2000 A |
| Restspanning Ures | ≤ 3,5 kV (bij In) |
| - | ≤ 2,9 kV (bij 5 kA) |
| - | ≤ 3,2 kV (bij 10 kA) |
| - | ≤ 3,7 kV (bij 20 kA) |
| - | ≤ 4,1 kV (bij 30 kA) |
| - | ≤ 4,6 kV (bij 40 kA) |
| Aardleiderstroom IPE | ≤ 20 μA DC |
| - | ≤ 350 μA AC |
| Beschermingsniveau Up | ≤ 3,5 kV |
| Standby-vermogen PC | ≤ 25 mVA |
| Aansluitingsconfiguratie | Y-configuratie |
Toegepaste overstroombeveiliging (MCB) (1)
| Parameter | Waarde |
|---|---|
| Fabrikant / Model | Noark / Ex9BN 3P B50 |
| Nominale stroom | 50A; 3-F |
| Nominale bedrijfsspanning Ue | 230/415 V AC |
| - | 72 V DC per pool (1P, 2P) |
| - | 48 V DC per pool (3P, 4P) |
| Minimale spanning | 12 V AC/DC |
| Nominale schokgolfspanning Uimp volgens IEC 60898-1 | 6 kV |
| Nominale schokgolfspanning Uimp volgens IEC 60947-2 | 6 kV |
| Nominaal kortsluitvermogen Icn volgens IEC 60898-1 | 6 kA |
| Nominaal kortsluitvermogen Icn volgens IEC 60947-2 | 10 kA |
| Nominale isolatiespanning Ui | 690 V AC |
| Aantal polen | 3 |
| Frequentie | 50/60 Hz |
| Karakteristiek | B |
| Uitvoering volgens | IEC/EN 60898-1, IEC/EN 60947-2 |
| Mechanische levensduur | 20 000 schakelingen |
| Elektrische levensduur | 10 000 schakelingen |
| Energiebeperkingsklasse | 3 |
| Gebruikscategorie | A |
| Voedingsrichting | Willekeurig (van boven of van onder) |
Toegepaste overspanningsbeveiliging AC (SPD)
| Parameter | Waarde |
|---|---|
| Fabrikant / Model | Noark Ex9UE1+2 12.5 3PN 275 |
| Aansluiting | L-N/PE N-PE |
| Uitvoering volgens | EN 61643-11 |
| Type beveiliging | Type 1+2 (klasse I+II, B+C, T1+T2) |
| Uitvoering element | MOV (Varistor)GDT (Gasontladingsbuis) |
| Nominale spanning Un | 230 V AC |
| Referentie testspanning UREF | 255 V AC |
| Maximale continue bedrijfsspanning Uc | 275 V AC 255 V AC |
| Frequentie f | 25 kA per pool 50 kA per pool |
| Specifieke energie W/R | 156.25 kJ/Ω |
| Maximale impulsstroom Iimp (10/350 μs) | 12.5 kA per pool 50 kA per pool |
| Maximale ontladingsstroom Imax (8/20 μs) | 50 kA per pool |
| Spanningsbeschermingsniveau Up voor stroom In | 1.5 kV |
| Spanningsbeschermingsniveau Up voor stroom Imax | 1.8 kV 1.5 kV |
| Spanningsbeschermingsniveau Up voor 5 kA (8/20 μs) | 1 kV |
| N-PE Vermogen tot blussen volgstroom Ifi | 100 A |
| 5 s | 335 V |
| 200 ms | 335 V 1200 V |
| Lekstroom IPE bij UREF | ≤ 1 mA |
| Beveiligingsspanning voor stroom 1mA | 387 - 473 V |
| Responstijd | ≤ 25 ns ≤ 100 ns |
| Maximale zekeringbeveiliging | 160 A gG |
| Kortsluitstroom-weerstandsvermogen | 50kA |
| Kortsluitbestendigheid ISCCR | 10kA |
| Stroomfactor k | 1kA |
| LV-systeemtype | TN-S, TT (3+1) |
