Rijderpakket voor schuifpoort 9-rols + accessoires KIT voor rail 80

Ga naar Productfeedback

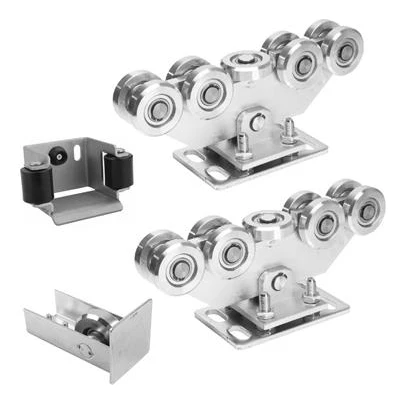

Rijwielset voor zelfdragende schuifpoort: 2 rijwielen met 9 rollen, oprijbeugel en oprijrol. Compatibel met rail 80×80×5 mm, belasting tot 1000 kg, afwerking verzinkt.

Ga naar de volledige beschrijving
incl. BTW excl. BTW
Prijs € 123,40
incl. 21% BTW

Verzendkosten zijn niet bij de prijs inbegrepen.

stk.
Beschikbaarheid:
Op voorraad
Levertijd: 6 Werkdagen

Producteigenschappen

[PIM] wozki #111

  • Maat looprail 80x80x5
  • Type rijsysteem Loopsysteem
  • Producttype Pakket / KIT met accessoires
  • Materiaal wieltjes Staal
  • Aantal rollen [szt.] 9
  • Constructie wagen Vast
  • Max. draagvermogen [kg] 1000

Beschrijving

Pakket loopwagens voor schuifpoort 80 – 9-rollerset met oprijbeugel

Complete set loopwagens voor schuifpoort – twee 9-rollers loopwagens, oprijbeugel en oprijrol
Complete set loopwagens voor schuifpoort – twee 9-rollers loopwagens, oprijbeugel en oprijrol

Complete rijset voor een vrijdragende schuifpoort geschikt voor rail 80×80×5 mm. Het pakket bevat alle benodigde rij- en oprijelementen die zorgen voor een stille, soepele werking van de poort en de levensduur van het gehele mechanisme aanzienlijk verlengen. De maximale belasting van de set bedraagt 1000 kg, waardoor deze zowel geschikt is voor residentiële als industriële poorten. Alle componenten zijn verzinkt, wat een hoge corrosiebestendigheid en langdurig gebruik in buitenomstandigheden garandeert.

  • Gewicht van de set: 21 kg
  • Verpakkingsvolume: 16 524 cm³
  • EAN: 5903313203579
  • Railcompatibiliteit: 80×80×5 mm
  • Afwerking: verzinkt

Loopwagen 80 – 9-rollers

9-rollers loopwagen voor schuifpoort – close-up van stalen rollen met lagers
9-rollers loopwagen voor schuifpoort – close-up van stalen rollen met lagers

De loopwagen is uitgerust met 9 stalen rollen met lagers en zorgt voor een uitzonderlijk soepele en stille beweging van de poort. De constructie met hoogteregeling via schroeven maakt een nauwkeurige instelling van de poort ten opzichte van het waterpas mogelijk, wat resulteert in een gelijkmatige lastverdeling en minder slijtage van de rollen. Elke loopwagen is geschikt voor een rail met afmetingen 80×80×5 mm en is bestand tegen een belasting tot 1000 kg.

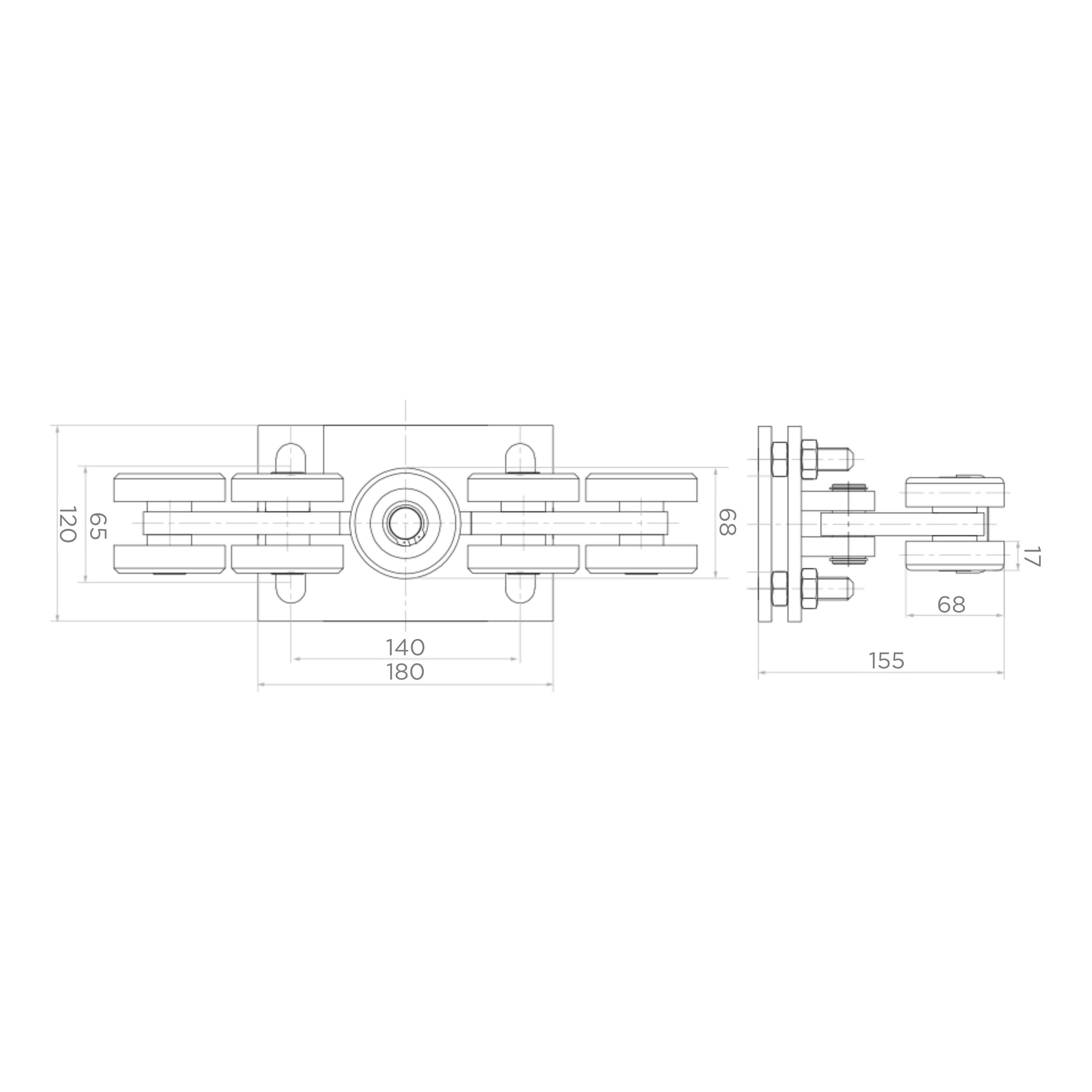

Technische tekening van de 9-rollers loopwagen met afmetingen
Technische tekening van de 9-rollers loopwagen met afmetingen

Afmetingen loopwagen:

  • Totale breedte: 180 mm
  • Inwendige breedte (rollenafstand): 140 mm
  • Totale hoogte: 120 mm
  • Ashoogte van de rollen: 65 mm
  • Diepte (zijdelingse lengte): 155 mm
  • Zijdelingse rollenhoogte: 68 mm
  • Dikte montageplaat: 17 mm
  • Rolmateriaal: staal
  • Hoogteregeling: via schroeven
  • Maximale belasting: 1000 kg

Oprijbeugel

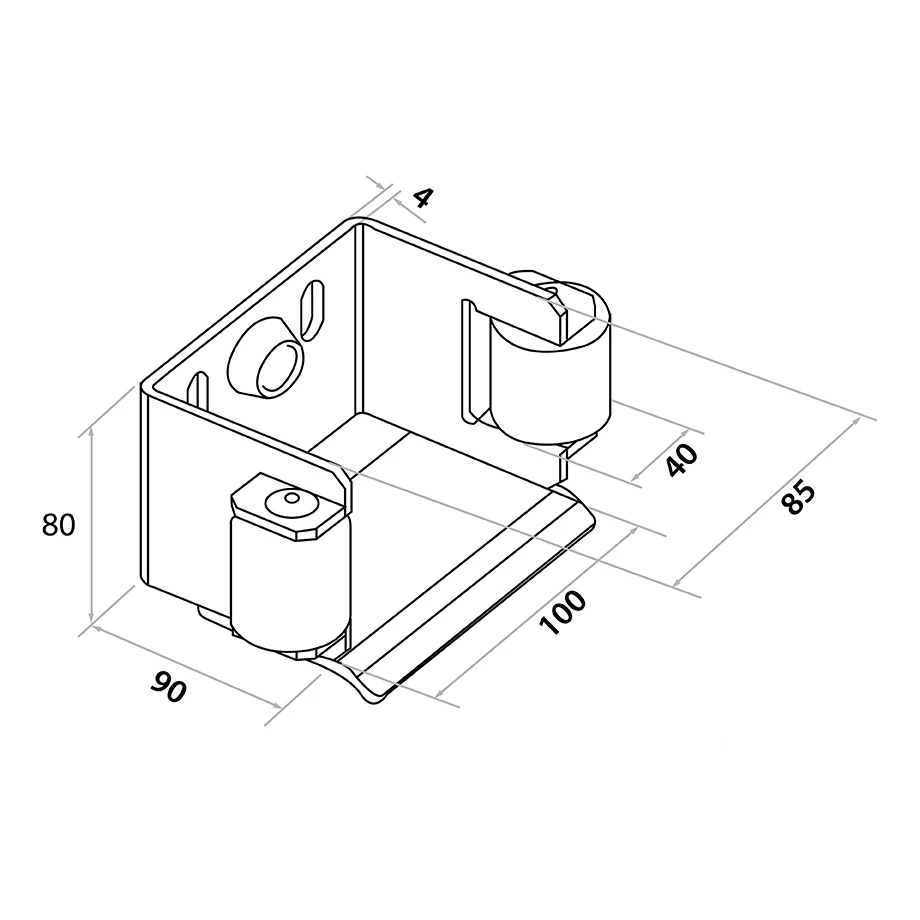

Technische tekening van de oprijbeugel met afmetingen
Technische tekening van de oprijbeugel met afmetingen

De stalen oprijbeugel speelt een cruciale rol bij het stabiliseren van de poort na het sluiten. Door het gewicht van het poortblad over meer steunpunten te verdelen, verlengt hij de levensduur van de loopwagens aanzienlijk. De beugel is uitgerust met twee kunststof geleidingsrollen die de poort tijdens het sluiten nauwkeurig geleiden. Op de achterwand bevinden zich twee montagegaten en een rubberen stootbuffer die schokken dempt.

Afmetingen oprijbeugel:

  • Breedte van de basis: 90 mm
  • Hoogte van de behuizing: 80 mm
  • Totale hoogte: 85 mm
  • Diepte: 100 mm
  • Breedte rollengeleider: 40 mm
  • Wanddikte: 4 mm
  • Breedte tussen geleidingsrollen: 88 mm
  • Railcompatibiliteit: 80×80 mm
  • Geleidingsrollen: kunststof

Oprijrol

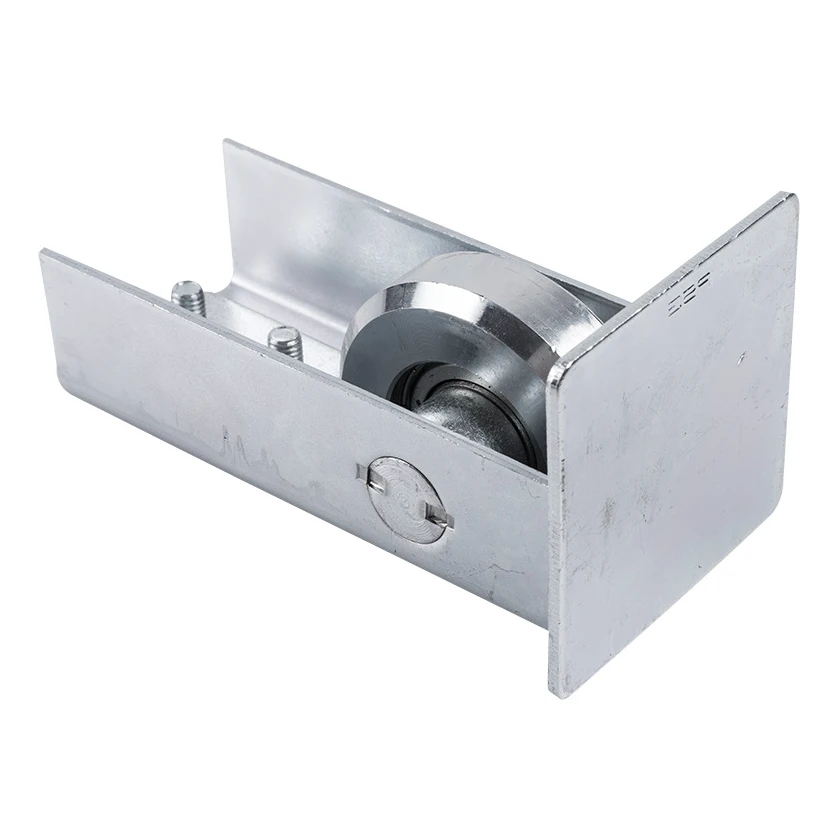

Oprijrol voor schuifpoort – stalen element in verzinkte behuizing
Oprijrol voor schuifpoort – stalen element in verzinkte behuizing

Stalen oprijrol die aan het begin van de rail van een vrijdragende schuifpoort wordt gemonteerd. Zijn voornaamste taak is het verlengen van de levensduur van de loopwagens door de poort zacht op de geleider te leiden. Daarnaast biedt hij bescherming tegen sneeuw en ijs die zich op de rail kunnen ophopen en de werking van het mechanisme kunnen belemmeren. In de set zijn montageschroeven inbegrepen. De oprijrol is compatibel met rail 80×80×5 mm.

Inhoud van de set

  • Loopwagen 80 (9-rollers) — 2 st.
  • Oprijbeugel — 1 st.
  • Oprijrol — 1 st.
