Rijwagen 80 stalen rollen voor schuifpoort met afstelling 5-rollig

Ga naar Productfeedback

Rijwagen 5-rollen voor zelfdragende schuifpoorten, draagvermogen 650 kg, compatibel met rail 80×80×5 mm. Stalen rollen ø68 mm, schroefbare hoogteregeling, verzinkte coating.

Ga naar de volledige beschrijving
incl. BTW excl. BTW
Prijs € 32,70
incl. 21% BTW

Verzendkosten zijn niet bij de prijs inbegrepen.

stk.
Beschikbaarheid:
Op voorraad
Levertijd: 24 uur

Producteigenschappen

[PIM] wozki #111

  • Maat looprail 80x80x5
  • Type rijsysteem Loopsysteem
  • Producttype Losse wagen
  • Materiaal wieltjes Staal
  • Aantal rollen [szt.] 5
  • Constructie wagen Vast
  • Max. draagvermogen [kg] 650

Beschrijving

Rijwagen 5-rols voor schuifpoort – rail 80x80, 650 kg

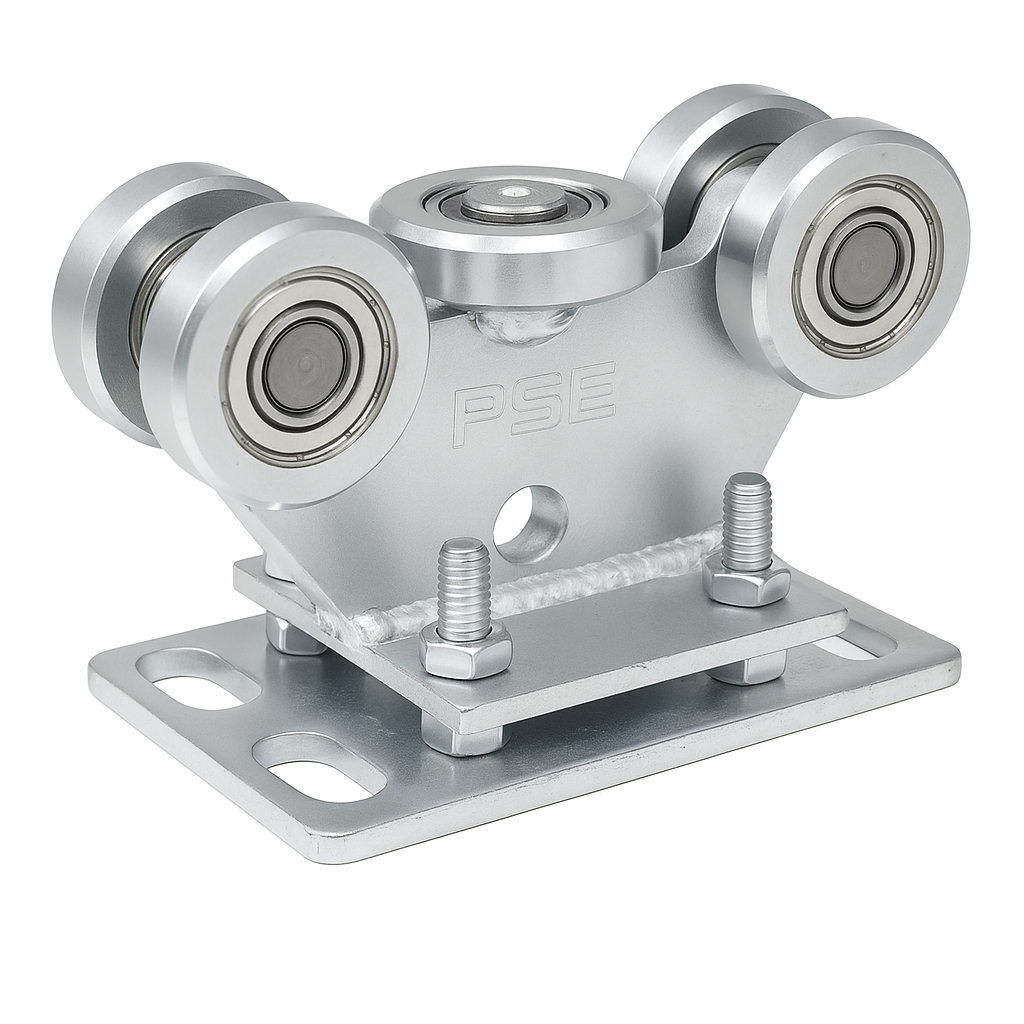

5-rols rijwagen voor vrijdragende schuifpoort – perspectivisch aanzicht
5-rols rijwagen voor vrijdragende schuifpoort – perspectivisch aanzicht

5-rols rijwagen voor vrijdragende schuifpoorten, ontworpen voor professionele installaties die een draagvermogen tot 650 kg vereisen. De constructie is gebaseerd op vijf stalen rollen — waaronder één horizontale rol — en zorgt voor een stabiele en soepele geleiding van het poortvleugel, zelfs bij zware belastingen.

De rijwagen is geschikt voor een rail met afmetingen 80×80×5 mm en wordt vast gemonteerd op de voetplaat. Het ingebouwde mechanisme voor hoogteregeling via bouten maakt het mogelijk de poort nauwkeurig te nivelleren binnen een bereik van 139,5–161,5 mm (vooraanzicht) en 154–176 mm (zijaanzicht), wat de montage aanzienlijk vereenvoudigt en eventuele oneffenheden in de ondergrond compenseert. Het geheel is voorzien van een zinklaag, die corrosiebestendigheid en een lange levensduur bij buitengebruik garandeert.

Belangrijkste kenmerken

  • Type: 5-rols rijwagen (4 verticale rollen + 1 horizontale rol)
  • Materiaal rollen: staal
  • Diameter rollen: ø68 mm
  • Maximale belasting: 650 kg
  • Compatibele rail: 80×80×5 mm
  • Hoogteregeling: via bouten
  • Corrosiebescherming: verzinking
  • Montage: vast op de voetplaat

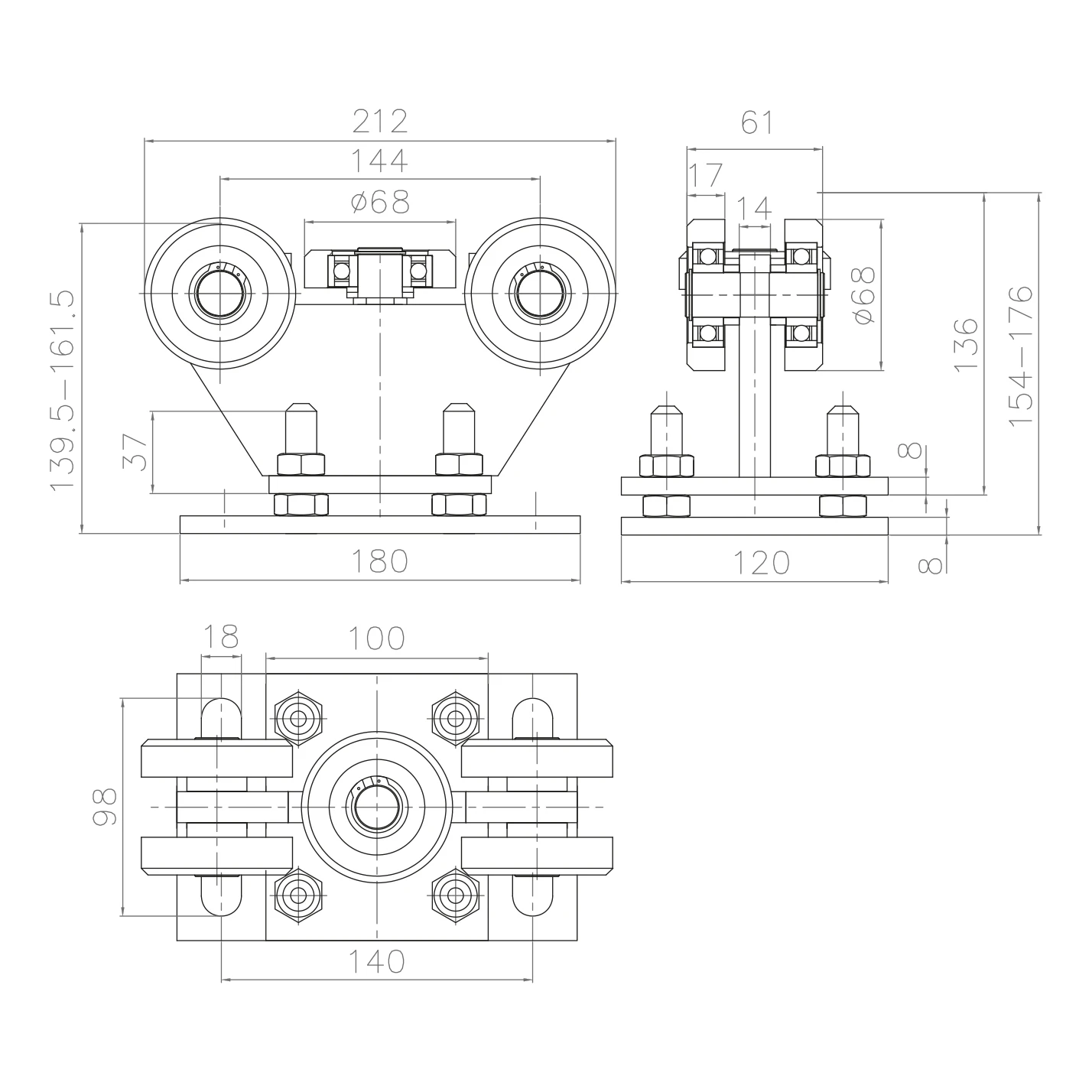

Technische tekening van de rijwagen – afmetingen en aanzichten vanuit drie zijden
Technische tekening van de rijwagen – afmetingen en aanzichten vanuit drie zijden

Afmetingen en technische gegevens

  • Totale breedte (vooraanzicht): 212 mm
  • Hartafstand rollen: 144 mm
  • Totale hoogte (voor): 139,5–161,5 mm (instelbaar)
  • Totale hoogte (zij): 154–176 mm (instelbaar)
  • Hoogte behuizing zonder regeling: 136 mm
  • Breedte (zijaanzicht): 61 mm
  • Breedte geleider rol: 17 mm, groef: 14 mm
  • Afmetingen voetplaat: 180 × 120 mm
  • Dikte voetplaat: 8 mm
  • Hoogte voetplaat met bouten: 37 mm
  • Inbouwafmetingen (bovenaanzicht): 140 × 98 mm
  • Hartafstand montagegaten: 100 mm
  • H (catalogus): 142 mm
  • Gewicht: 5,835 kg
  • Volume: 5243,44 cm³
  • EAN: 5901289674454

Dankzij de robuuste stalen constructie, het hoge draagvermogen en de nauwkeurige hoogteregeling is deze rijwagen geschikt voor zowel industriële poortinstallaties als commerciële objecten die een betrouwbaar schuifsysteem vereisen.
