Synerga

Aluminium profiel 195cm 40x40mm voor zeskantbouten

Ga naar Productfeedback

Aluminium montageprofiel 6060, 195 cm, 40x40 mm voor bevestiging van fotovoltaïsche panelen. Montage met M10 DIN 933 bouten en midden-/eindklemmen. Economische lengte onder 200 cm verlaagt transportkosten.

Ga naar de volledige beschrijving
incl. BTW excl. BTW
Prijs € 12,15
incl. 21% BTW

Verzendkosten zijn niet bij de prijs inbegrepen.

Kies een variant:

Afzonderlijke varianten kunnen verschillen in prijs

Hoeveelheid

stk.
Beschikbaarheid:
Op voorraad (grote hoeveelheid)
Levertijd: 6 Werkdagen

Producteigenschappen

[PIM] Profile montażowe #6

  • Lengte [mm] 1950
  • Profiel [mm] 40×40
  • Groeftype Voor zeskantbout
  • Afwerking Naturel

Beschrijving

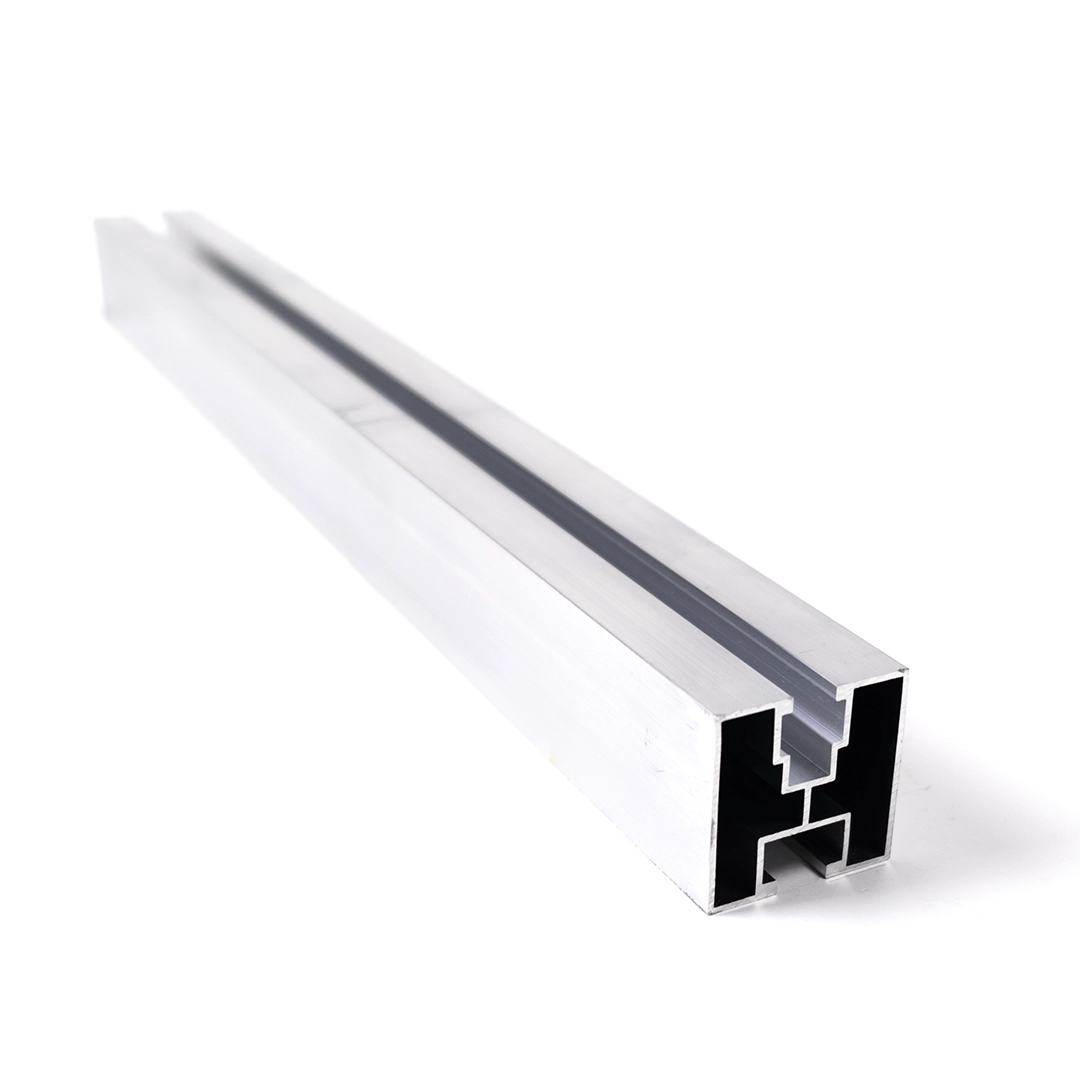

PV-montageprofiel 40 × 40 mm
40 × 40 mmDoorsnede
195 cm1950 mm
Aluminium 6060blank
1,2 mmWanddikte
Productvideo'sBekijk het profiel van dichtbij en zie hoe de onderdelen van het systeem worden gemonteerd.

Waarvoor dient het

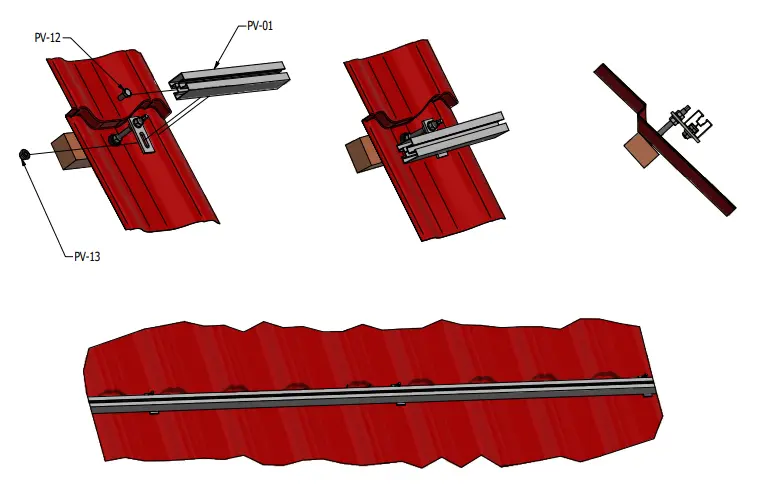

Aluminium montagerail voor zonnepaneleninstallaties. Bovenop het profiel worden de panelen met midden- en eindklemmen bevestigd; aan de onderkant wordt het profiel vastgeschroefd aan dakhaken, adapters of driehoeken.

  • ✓U monteert zonnepanelen op dakhaken, adapters of driehoeken.
  • ✓De paneelklemmen bevestigt u met M8 (bovenste kanaal).
  • ✓Het profiel verbindt u met de haak of adapter via een zeskantbout M10 (DIN 933) met flensmoer (onderste kanaal).
  • ✓U hebt een lengte van 195 cm nodig – andere lengtes staan in de vergelijkingstabel hieronder.

Verwissel de profielen niet

Hebt u hamerkopbouten 28/15? Kies het profiel voor hamerkopbouten 28/15 – dit profiel heeft een onderste kanaal voor zeskantbouten.

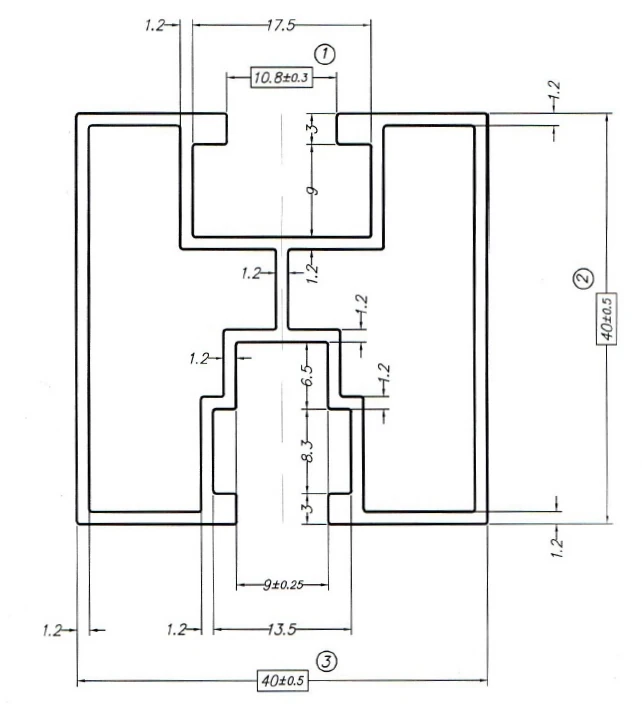

Doorsnede van het profiel
Doorsnedetekening van het profiel 40 × 40 mm: breedte 40 mm, hoogte 40 mm, sleuf bovenste kanaal 9 mm, sleuf onderste kanaal 10,8 mm
Doorsnede vergroten
Bovenkanaal voor de moduleklemmen (M8)Onderkanaal voor de kop van een zeskantbout M10 – dakhaken, adapters, driehoeken

Schematische tekening, nominale maten in mm.

Keuze van de bevestiging

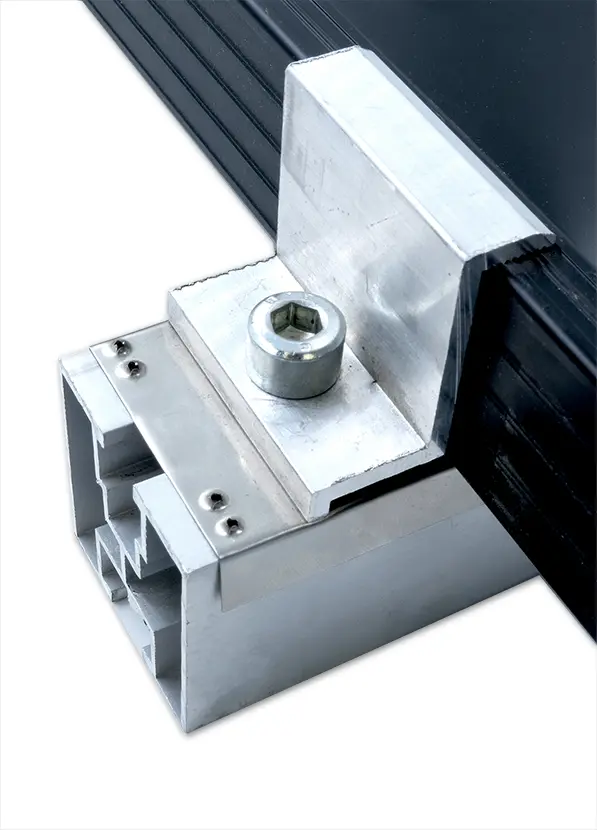

Bovenste kanaal · sleuf 9 mm, kamer 13,5 mmMidden- en eindklemmen voor modules – bevestiging M8
De kop van een zeskantbout M8 (13 mm) past in de kamer van 13,5 mm. Kies de klemmen passend bij de framedikte.
Zeskantbout M10 (DIN 933)Onderste kanaal · sleuf 10,8 mm, breedte 17,5 mmZeskantbout M10 (DIN 933)
Kies de boutlengte passend bij de bevestiging:
bout M10×20bout M10×25bout M10×30
Schuif de boutkop vanaf het profieluiteinde in het kanaal en schuif hem naar de bevestigingsplaats. Voor dakhaken, adapters of driehoeken.
flensmoer M10Moerflensmoer M10
Voor de bout in het onderste kanaal.
VerlengingProfielverbinders – apart verkrijgbaar

Technische gegevens

Doorsnede40 × 40 mm
Lengte1950 mm
Wanddikte1,2 mm
Sleuf bovenste kanaal9 mm
Kamerbreedte bovenste kanaal13,5 mm
Sleuf onderste kanaal10,8 mm
Breedte onderste kanaal17,5 mm
Legeringaluminium 6060
Afwerkingblank (zonder coating)

Nominale maten volgens het technisch blad.

Let op

De steunafstand en het draagvermogen worden bepaald door de constructieberekening – rekening houdend met sneeuw- en windbelasting en de dakconstructie.
