Eindklem H30 L50 - onbehandeld met aardingspin

Ga naar Productfeedback

Eindklem H30 met aardingspin voor PV-modules met frame van 30 mm. Gemaakt van aluminium EN AW 6060, zorgt voor duurzame bevestiging en potentiaalvereffening. Montagegat M8, onbehandelde afwerking.

Ga naar de volledige beschrijving
incl. BTW excl. BTW
Prijs € 0,50
incl. 21% BTW

Verzendkosten zijn niet bij de prijs inbegrepen.

Kies een variant:

Afzonderlijke varianten kunnen verschillen in prijs

Hoeveelheid

stk.
Beschikbaarheid:
Op voorraad (grote hoeveelheid)
Levertijd: 6 Werkdagen

Producteigenschappen

[PIM] Klemy #34

  • Type klem Eindklem
  • Paneeldikte [mm] 30
  • Kleur Zilver
  • Aardpen Ja
  • Bijgeleverd toebehoren Zonder accessoires

Beschrijving

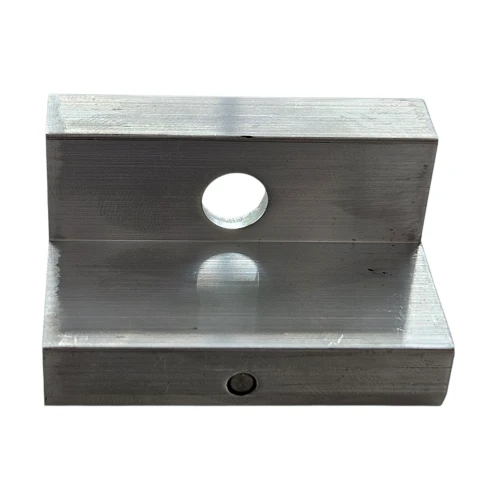

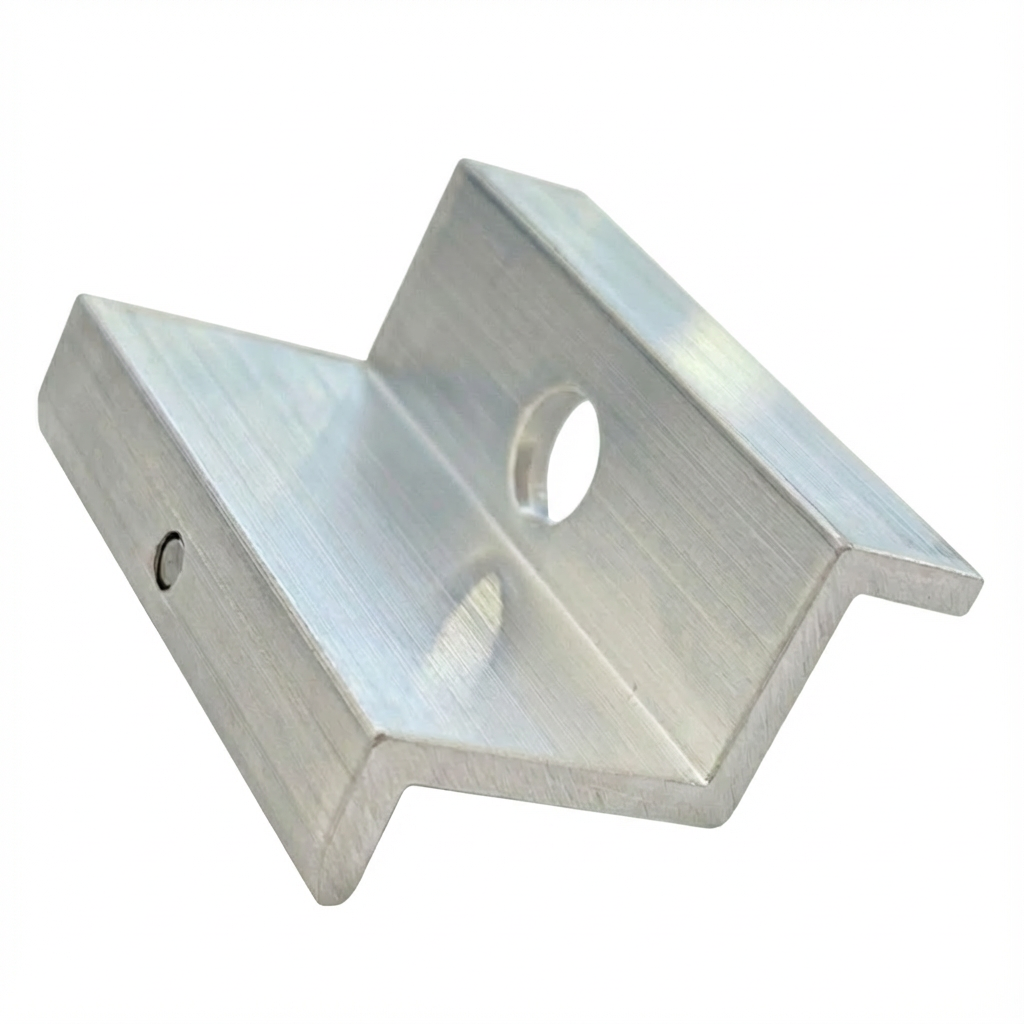

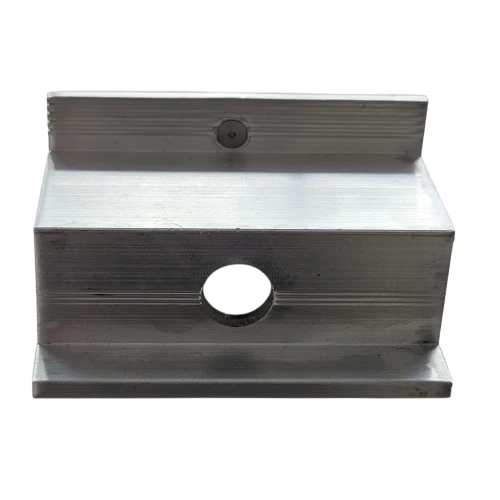

Eindklem H30 met aardingspin

Eindklem H30 met aardingspin is een professioneel montage-element bestemd voor de bevestiging van fotovoltaïsche modules met een framehoogte van 30 mm. Vervaardigd uit hoogwaardig aluminiumlegering 6063-T66, zorgt het voor een duurzame en veilige bevestiging van zonnepanelen op de draagconstructie. Het oppervlak van het element blijft onbehandeld, zonder extra beschermende coatings, wat een nauwkeurige en betrouwbare potentiaalvereffening tussen de installatieonderdelen mogelijk maakt.

Het onderscheidende kenmerk van deze klem is de geïntegreerde aardingspin, die een snelle en effectieve potentiaalvereffening tussen de fotovoltaïsche module en de draagconstructie mogelijk maakt. Tijdens het aandraaien doorboort de pin de geanodiseerde laag van het frame, waardoor de continuïteit van de verbinding wordt gegarandeerd. Deze oplossing vergemakkelijkt niet alleen de montage – door de noodzaak van extra aardingsringen te elimineren – maar verkort ook aanzienlijk de installatietijd en biedt een hoog niveau van veiligheid en efficiëntie voor het gehele systeem.

Deze innovatieve oplossing ondersteunt installaties voor bliksem- en overspanningsbeveiliging, bijzonder nuttig in fotovoltaïsche systemen. De eindklem met aardingspin is ideaal voor panelen die afzonderlijk of op randposities in een rij worden gemonteerd.

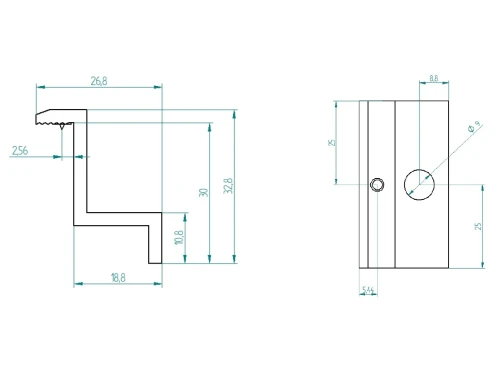

Technische gegevens

  • Framehoogte module: 30 mm
  • Totale hoogte: 32,8 mm
  • Diameter montagegat: 9 mm (M8)
  • Materiaal: aluminium EN AW 6060
  • Afwerking: onbehandeld
  • Aanbevolen aanhaalkoppel: waarde afhankelijk van documentatie PV-modulefabrikant
  • Gebruikte bouten: M8

Toepassing De eindklem is een essentieel bevestigingselement bij installaties van zonnepanelen – het dient voor de bevestiging van randpanelen in een rij aan het aluminiumprofiel. Het product is bestemd voor de montage van zonnepanelen op platte en hellende daken. Gebruik de eindklem voor de bevestiging van panelen aan het begin en einde van elke rij. Tussen aangrenzende panelen in een rij moeten middenklems worden gebruikt.

Compatibiliteit

  • Aluminiumprofielen geschikt voor zeskantbouten
  • Aluminiumprofielen voor T-bouten
  • Trapeziumprofielen voor daken met trapeziumplaat

Voordelen

  • Hoogwaardig materiaal – vervaardigd uit aluminium EN AW 6060, gekenmerkt door hoge weerstand tegen weersomstandigheden.
  • Duurzaamheid – hoge kwaliteit van uitvoering garandeert duurzame bevestiging van de constructie van fotovoltaïsche panelen.
  • Corrosiebestendigheid – bestand tegen externe factoren en corrosie.
  • Mechanische sterkte – bestand tegen stoten en mechanische beschadigingen.
  • Geïntegreerde aarding – aardingspin elimineert de noodzaak van aardingsringen, wat de montage versnelt en het gemak vergroot.
  • Potentiaalvereffening – zorgt voor continuïteit van elektrisch contact tussen module en draagconstructie.
  • Ideaal voor afzonderlijke panelen – uitstekende oplossing voor modules die afzonderlijk of op randposities in een rij worden gemonteerd.

Montage-instructies

  • Monteer de klem op de montagerail met behulp van een schuifmoer en M8-bout.
  • Plaats het randpaneel binnen het bereik van de klem en zorg ervoor dat de aardingspin contact maakt met het frame van de module.
  • Draai de bout aan volgens de aanbevelingen van de PV-modulefabrikant.
  • Voor elke rij panelen zijn minimaal vier eindklems nodig – twee aan het begin, twee aan het einde van de rij panelen.
  • Gebruik geen geanodiseerde of gelakte eindklems met pin. Gebruik in dat geval een eindklem zonder pin en een speciaal contactplaatje dat tussen het panelframe en het aluminiumprofiel wordt gemonteerd.

Verpakkingsinhoud Eindklem H30 met aardingspin. Let op: bouten, moeren en schuifmoeren moeten afzonderlijk worden aangeschaft.
