Middelklem H25 L50 - onbehandeld met aardingspin
product unavailable
toevoegen aan verlanglijst
Beschrijving
Middelste klem L50 H25 - hoog - onbehandeld met aardingspin

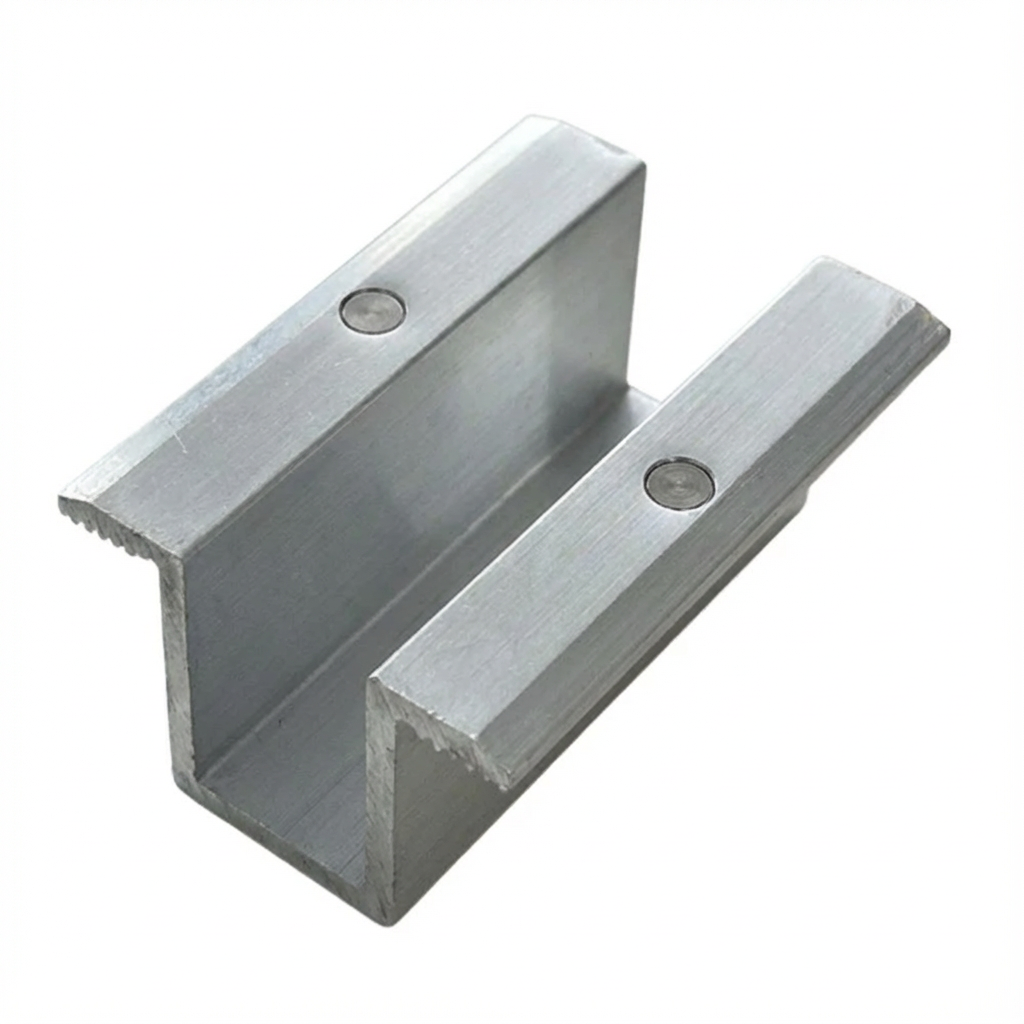

Middelste drukkleem H25 met aardingspin is een professioneel montage-element, bestemd voor de bevestiging van fotovoltaïsche modules met een framehoogte vanaf 30 mm. Vervaardigd uit hoogwaardige aluminiumlegering 6063-T66, zorgt het voor een duurzame en veilige bevestiging van zonnepanelen op de draagconstructie. Het oppervlak van het element blijft onbehandeld, zonder extra beschermende coatings, wat een nauwkeurige en betrouwbare potentiaalvereffening tussen de installatieonderdelen mogelijk maakt.

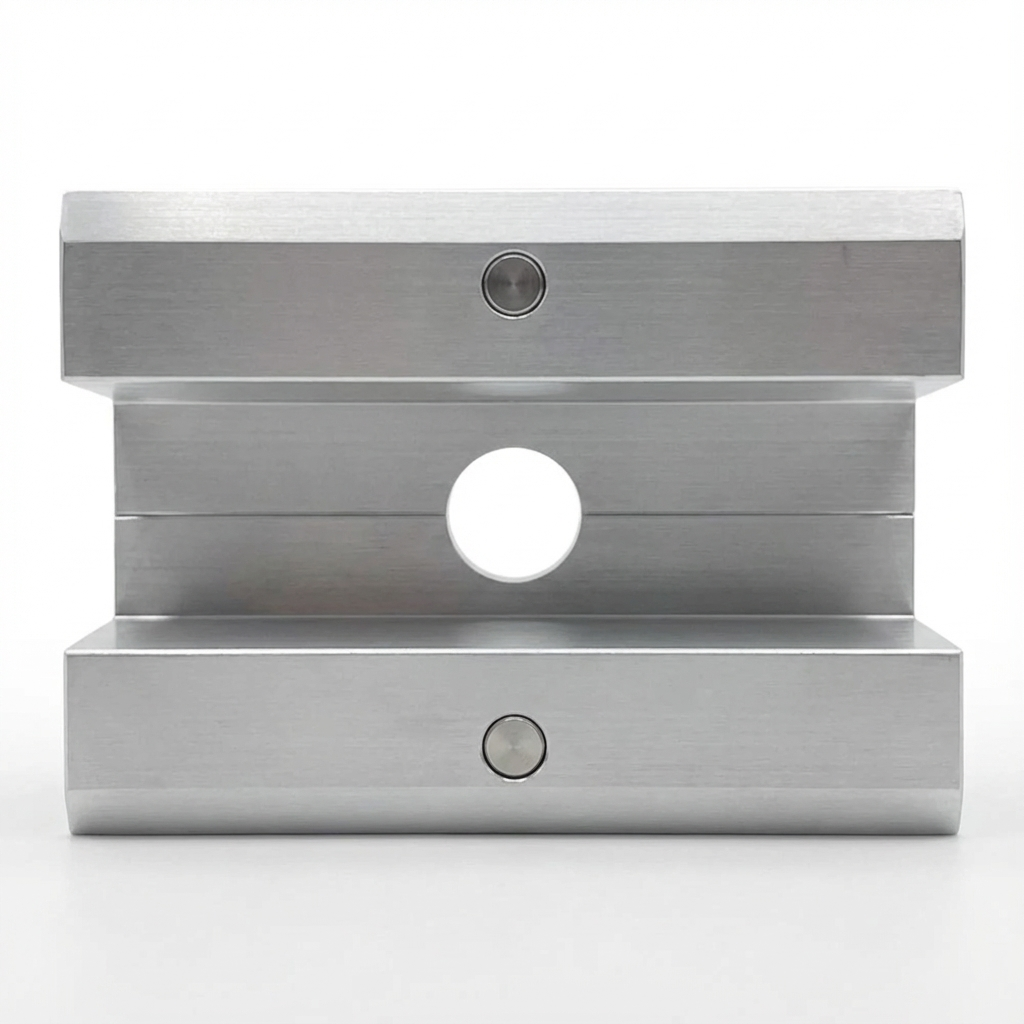

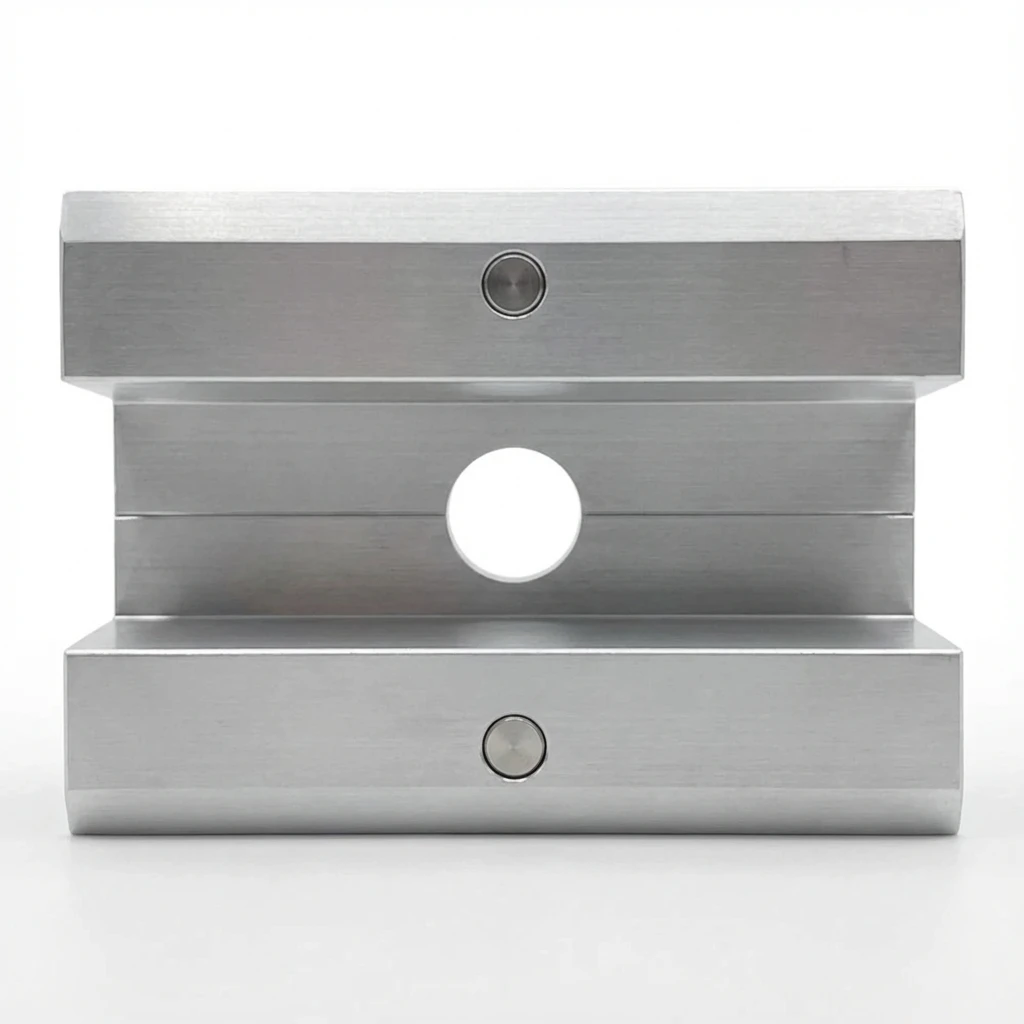

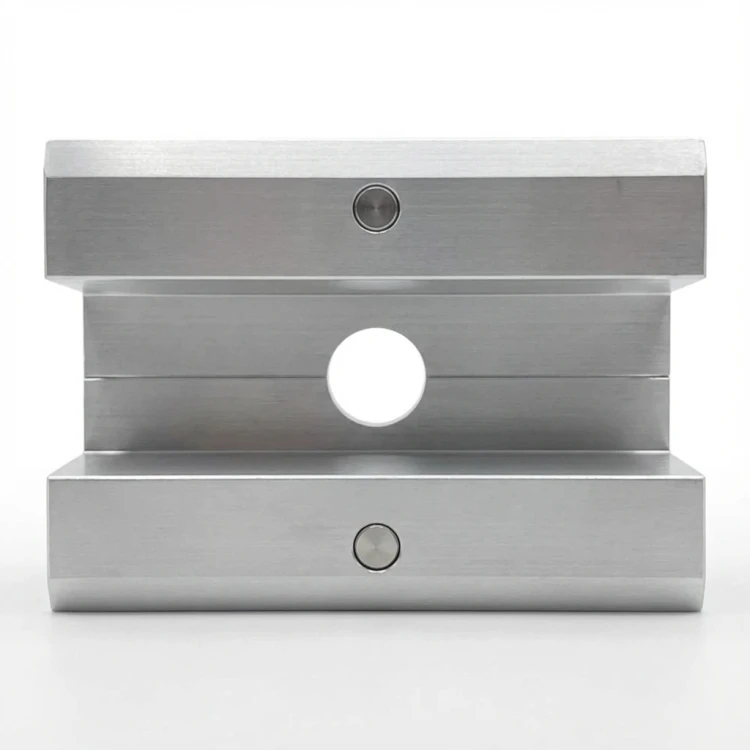

Het onderscheidende kenmerk van deze klem zijn de twee geïntegreerde aardingspinnen – één aan elke kant – die een snelle en effectieve potentiaalvereffening tussen aangrenzende fotovoltaïsche modules mogelijk maken door hun geanodiseerde laag tijdens het aandraaien te doorboren. Deze oplossing vergemakkelijkt niet alleen de montage door de noodzaak van extra aardingsringen te elimineren, maar verkort ook aanzienlijk de installatietijd en garandeert een hoog niveau van veiligheid en efficiëntie van het hele systeem.
Dit is een innovatieve oplossing die installaties voor bliksem- en overspanningsbeveiliging ondersteunt, bijzonder nuttig in fotovoltaïsche systemen.

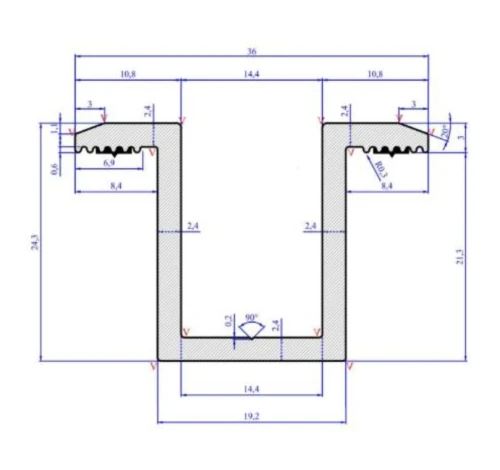

Technische gegevens
- Framehoogte module: vanaf 30 mm
- Totale breedte: 36 mm
- Totale hoogte: 24,3 mm
- Totale lengte: 50 mm
- Breedte interne kanaal: 14,4 mm

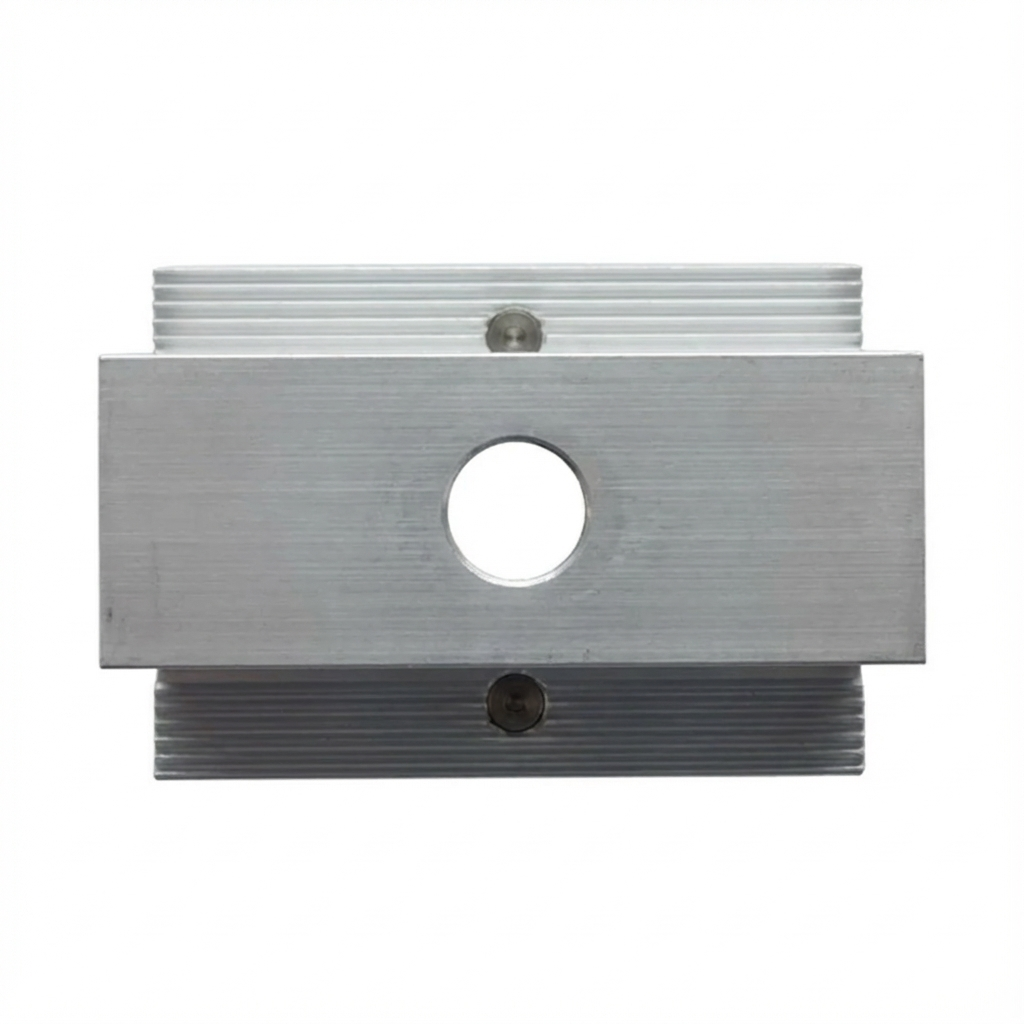

- Diameter montagegat: 9 mm (M8)
- Materiaal: aluminium 6063-T66
- Afwerking: onbehandeld aluminium
- Aanbevolen aandraaimoment: de exacte waarde moet altijd worden gecontroleerd in de specificatie van de modulefabrikant
- Gebruikte schroeven: M8
Toepassing De middelste drukkleem is een essentieel bevestigingselement voor de installatie van zonnepanelen – het dient om twee aangrenzende panelen aan het aluminiumprofiel te verbinden en te bevestigen. Het product is bestemd voor de montage van zonnepanelen op platte en hellende daken. Gebruik middelste klemmen tussen aangrenzende panelen in een rij. Voor de bevestiging van randpanelen (aan de uiteinden van rijen) moeten zijklemmen worden gebruikt.
Compatibiliteit
- Aluminiumprofielen geschikt voor zeskantschroeven
- Aluminiumprofielen voor T-schroeven
- Trapeziumprofielen voor daken met trapeziumplaat
Voordelen
- Hoogwaardig materiaal – vervaardigd uit aluminium 6063-T66, gekenmerkt door een hoge weerstand tegen weersomstandigheden.
- Duurzaamheid – hoge kwaliteit van uitvoering garandeert een duurzame bevestiging van de fotovoltaïsche paneelconstructie.
- Corrosiebestendigheid – bestand tegen externe factoren en corrosie.
- Mechanische sterkte – bestand tegen schokken en mechanische beschadigingen.
- Betrouwbare geleiding – speciaal ontworpen pinnen doorboren de geanodiseerde laag van de panelen en zorgen voor veilige potentiaalvereffening zonder de noodzaak van aardingsringen.
- Potentiaalvereffening – zorgt voor continuïteit van geleiding tussen modules en draagconstructie.
- Geribbeld oppervlak – getande drukranden zorgen voor een stevige grip en voorkomen verschuiving van de panelen.
Montage-instructies
- Monteer de klem op de montagerail met behulp van een schuifmoer en M8-schroef.
- Plaats twee aangrenzende fotovoltaïsche panelen binnen de klem en zorg ervoor dat de aardingspinnen contact maken met de frames van beide modules.
- Draai de schroef aan – controleer de specificatie van de paneelfabrikant – deze bepaalt het optimale aandraaimoment.
Verpakkingsinhoud Middelste drukkleem H25 met aardingspin. Let op: schroeven, moeren en schuifmoeren moeten afzonderlijk worden aangeschaft.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische gegevens
| Type klem | Midden |
| Paneeldikte [mm] | 30-45 |
| Kleur | Zilver |
| Aardpen | Ja |
| Bijgeleverd toebehoren | Zonder accessoires |
