Middelklem H8 L50 - laag - onbehandeld met aardingspen
product unavailable
toevoegen aan verlanglijst
Beschrijving

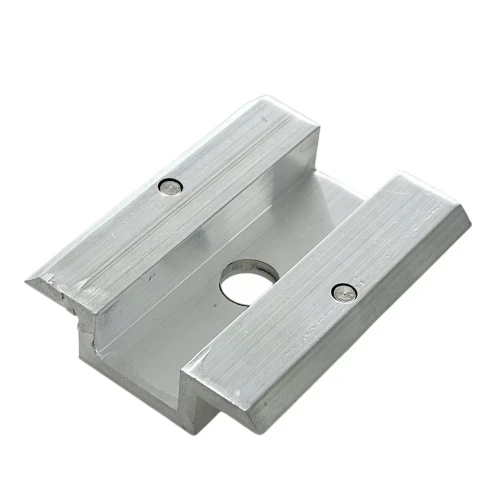

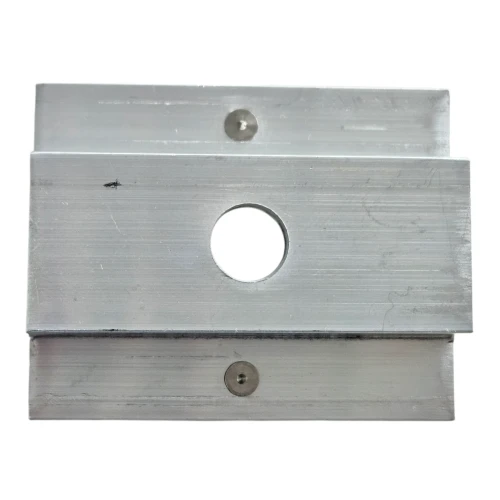

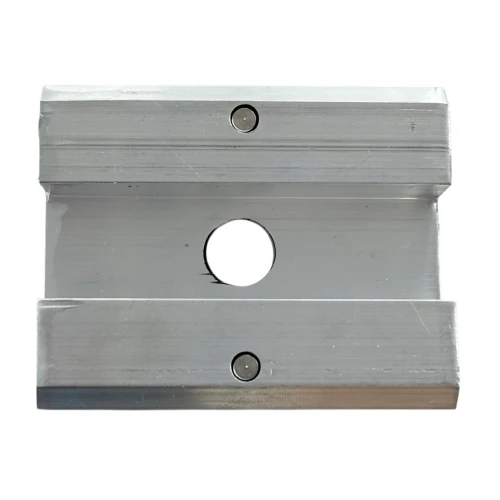

Middelste klem H8 - onbehandeld met aardingspin
Middelste drukkleem H8 met aardingspin is een professioneel montage-element bestemd voor de bevestiging van fotovoltaïsche modules met een framehoogte vanaf 30 mm. Vervaardigd uit hoogwaardig aluminiumlegering 6063-T66, zorgt het voor een duurzame en veilige bevestiging van zonnepanelen op de draagconstructie. Het oppervlak van het element blijft onbehandeld, zonder extra beschermende coatings, wat een nauwkeurige en betrouwbare potentiaalvereffening tussen de installatiecomponenten mogelijk maakt.
Een onderscheidend kenmerk van deze klem zijn de twee geïntegreerde aardingspinnen – één aan elke kant – die een snelle en effectieve potentiaalvereffening tussen aangrenzende fotovoltaïsche modules mogelijk maken door hun geanodiseerde laag te doorboren tijdens het aandraaien. Deze oplossing vergemakkelijkt niet alleen de montage door de noodzaak van extra aardingsringen te elimineren, maar verkort ook aanzienlijk de installatietijd en garandeert een hoog niveau van veiligheid en efficiëntie van het gehele systeem.
Dit is een innovatieve oplossing die installaties voor bliksem- en overspanningsbeveiliging ondersteunt, bijzonder nuttig in fotovoltaïsche systemen.

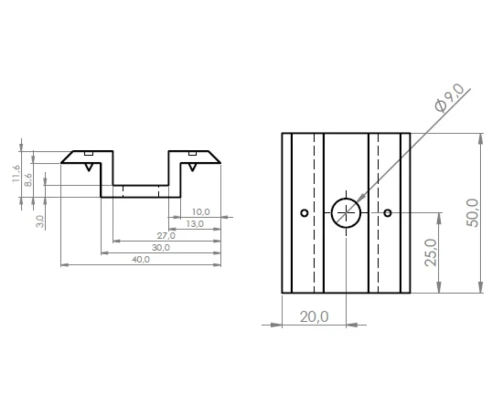

Technische gegevens
- Framehoogte module: vanaf 30 mm
- Totale breedte: 40 mm
- Totale hoogte: 11,6 mm
- Totale lengte: 50 mm
- Breedte interne kanaal: 14,4 mm
- Diameter montagegat: 9 mm (M8)
- Materiaal: aluminium 6063-T66
- Afwerking: onbehandeld aluminium
- Aanbevolen aandraaimoment: de exacte waarde moet altijd worden gecontroleerd in de specificatie van de modulefabrikant
- Gebruikte bouten: M8
Toepassing De middelste drukkleem is een essentieel bevestigingselement voor de installatie van zonnepanelen – het dient om twee aangrenzende panelen aan het aluminium profiel te verbinden en te bevestigen. Het product is bestemd voor de montage van zonnepanelen op platte en hellende daken. Gebruik middelste klemmen tussen aangrenzende panelen in een rij. Voor de bevestiging van randpanelen (aan de uiteinden van rijen) moeten zijklemmen worden gebruikt.
Compatibiliteit
- Aluminium profielen aangepast voor zeskantbouten
- Aluminium profielen voor T-bouten
- Trapeziumprofielen voor daken met trapeziumplaat
Voordelen
- Hoogwaardig materiaal – vervaardigd uit aluminium 6063-T66, gekenmerkt door een hoge weerstand tegen weersomstandigheden.
- Duurzaamheid – hoge kwaliteit van uitvoering garandeert een duurzame bevestiging van de constructie van fotovoltaïsche panelen.
- Corrosiebestendigheid – bestand tegen externe factoren en corrosie.
- Mechanische sterkte – bestand tegen schokken en mechanische beschadigingen.
- Betrouwbare geleiding – speciaal ontworpen pinnen doorboren de geanodiseerde coating van panelen en zorgen voor veilige potentiaalvereffening zonder de noodzaak van aardingsringen.
- Potentiaalvereffening – zorgt voor continuïteit van geleiding tussen modules en draagconstructie.
- Geribbeld oppervlak – getande drukkanten zorgen voor een stevige grip en voorkomen verschuiving van panelen.
Montage-instructies
- Monteer de klem op de montagerail met behulp van een schuifmoer en M8-bout.
- Plaats twee aangrenzende fotovoltaïsche panelen binnen de klem en zorg ervoor dat de aardingspinnen contact maken met de frames van beide modules.
- Draai de bout aan – controleer de specificatie van de paneelfabrikant – deze bepaalt de optimale aandraaikracht.
Inhoud verpakking Middelste drukkleem H8 met aardingspin. Let op: bouten, moeren en schuifmoeren moeten afzonderlijk worden aangeschaft.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Technische gegevens
| Type klem | Midden |
| Paneeldikte [mm] | 30-45 |
| Kleur | Zilver |
| Aardpen | Ja |
| Bijgeleverd toebehoren | Zonder accessoires |
