PV-montageprofiel aluminium 40×40 mm / 625 cm – voor zeskantbouten M10

Beschikbaarheid: Op voorraad (grote hoeveelheid)

Levering binnen: 6 Werkdagen

Gewicht: 4.92 kg

Prijs / stk.: € 38,95 38.95

incl. 21.00% BTW, excl. verzendkosten

Netto prijs / stk.: (€ 32,19)

excl. 21.00% BTW, excl. verzendkosten

* Hoeveelheid:

Stuk
Pakket: 16 stuks
Pakket: 174 stuks
Pakket: 348 stuks

aantal stk.

Totaal:

product unavailable

toevoegen aan verlanglijst

* - Veld verplicht

Beoordeling:

Leverancier: -

Productcode: PV-01-02

aanbevelen aan een vriend

Beschrijving

PV-montageprofiel aluminium 40×40 mm / 625 cm – voor zeskantbouten M10

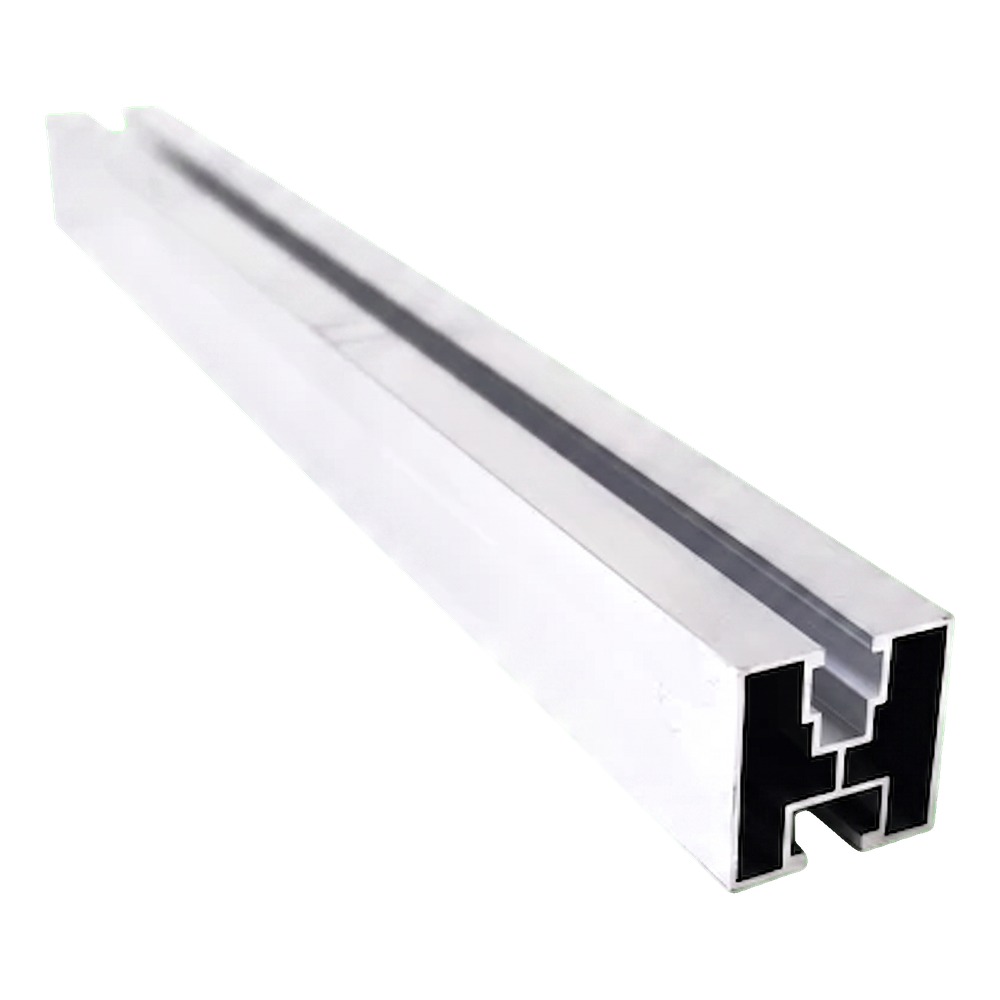

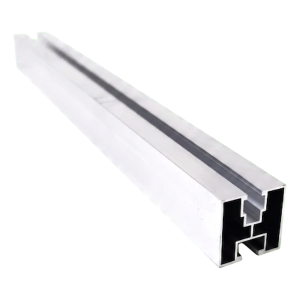

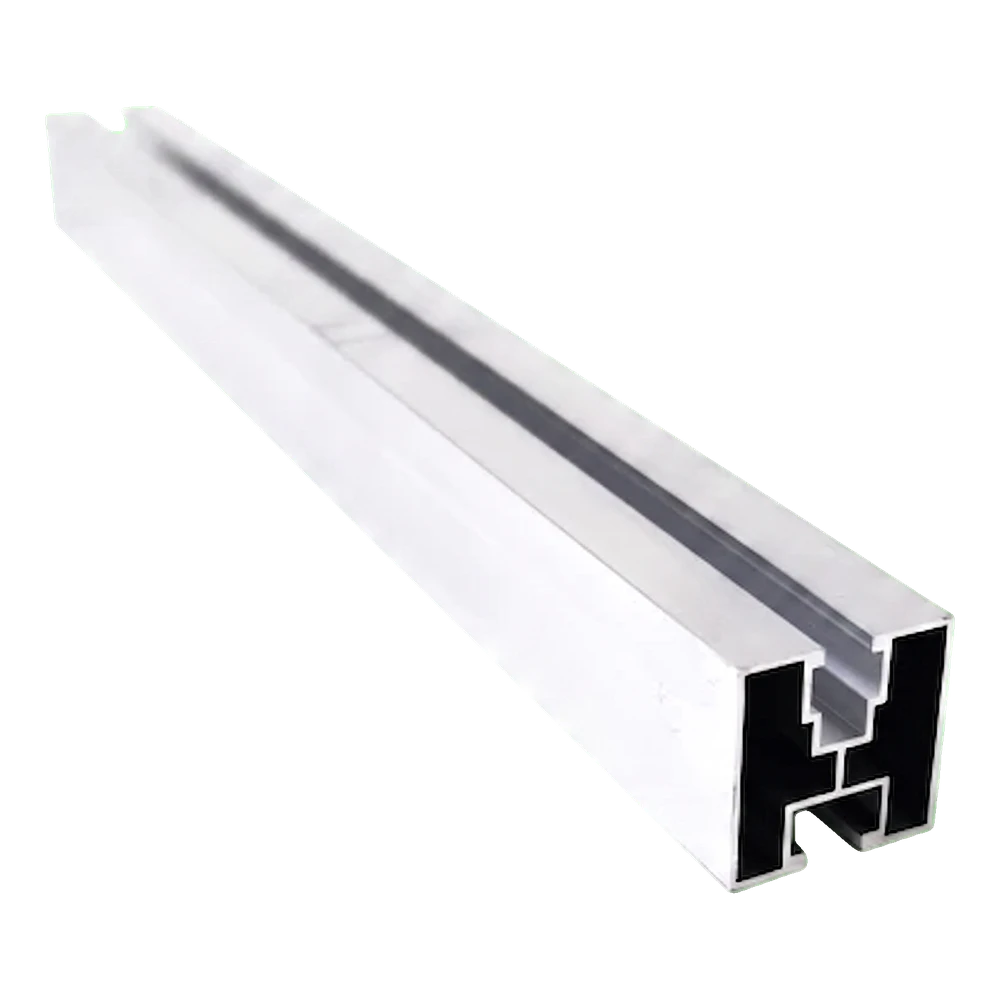

Aluminium montageprofiel 40×40 mm met twee railkanalen – perspectiefweergave

Het PV-montageprofiel 40×40 mm met een lengte van 625 cm is een essentieel onderdeel van de draagconstructie voor fotovoltaïsche installaties op hellende daken. Vervaardigd uit aluminiumlegering 6060 combineert het een laag eigen gewicht met een goede mechanische sterkte en hoge corrosiebestendigheid. De dubbelkanaals profielconstructie — met een bovenste railkanaal voor het bevestigen van moduleklemmen en een onderste kanaal voor de verbinding met dakhaken, adapters of driehoeksconstructies — zorgt voor een snelle en betrouwbare montage van het gehele systeem. Het profiel is geschikt voor zeskantbouten M10 DIN 933 in het onderste kanaal en vierkante moeren M8 in het bovenste kanaal, wat zorgt voor compatibiliteit met de meest gangbare midden- en eindklemmen op de markt.

Belangrijkste voordelen voor de installateur

Het dubbelkanaals profiel 40×40 mm maakt onafhankelijke bevestiging van PV-modules (bovenste kanaal) en dakonderconstructie (onderste kanaal) mogelijk

Aluminium 6060 zorgt voor bestendigheid tegen corrosie en weersinvloeden — het profiel is ook verkrijgbaar in zwart geanodiseerde uitvoering voor extra bescherming en esthetiek

De lengte kan worden vergroot met apart verkrijgbare profielverbinders, wat flexibiliteit biedt bij het ontwerpen van de railafstand

Een wanddikte van 1,2 mm bij een gewicht van slechts 0,82 kg/m minimaliseert de belasting van de dakconstructie

De aluminiumlegering 6060 is geschikt voor anodiseren, wat extra bescherming en een decoratieve oppervlakteafwerking biedt

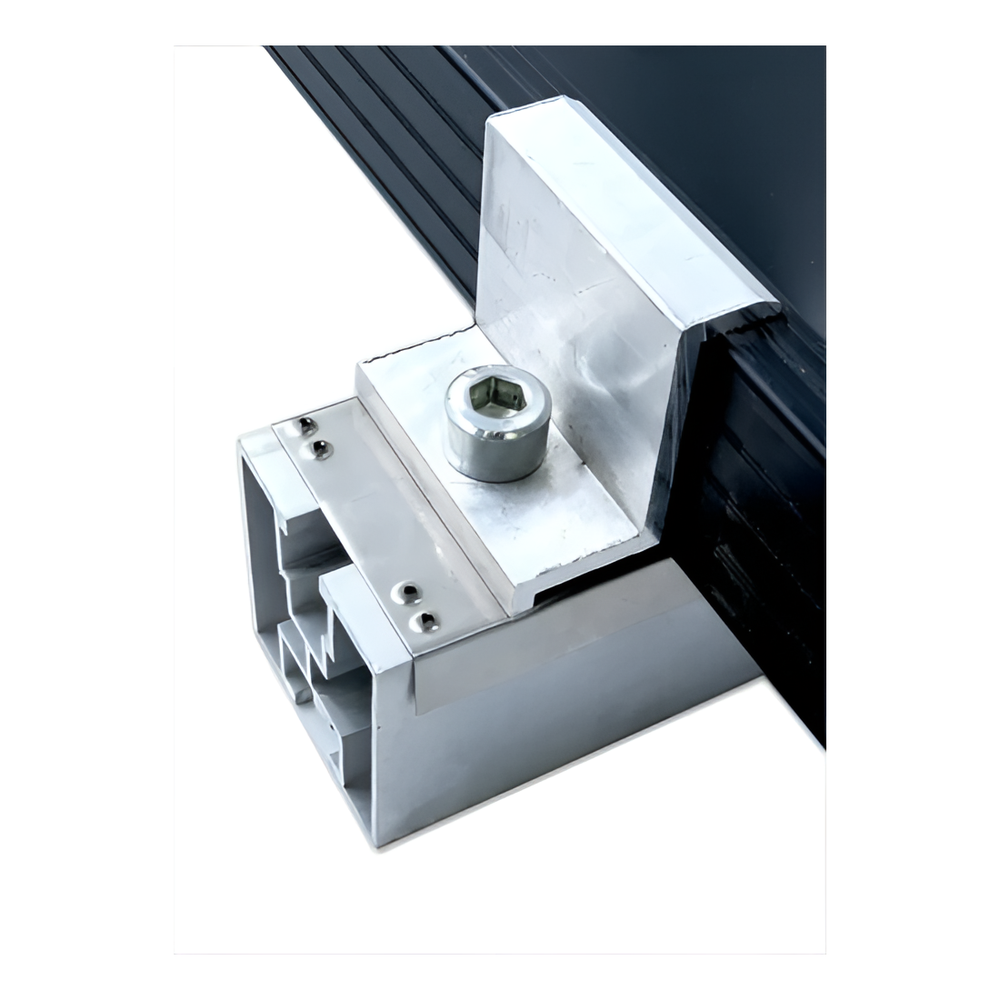

Aluminium profiel 40×40 met gemonteerde eindklem – detailweergave van de bevestiging

Het profiel bewijst zijn waarde als draagrail in montagesystemen op hellende daken bedekt met dakpanplaten, trapeziumplaat en andere dakbedekkingen. Het bovenste railkanaal neemt midden- en eindklemmen op, die het frame van de PV-module direct tegen het profiel drukken. Het onderste kanaal dient voor de verbinding met dakhaken of adapters die aan de spanten worden bevestigd. Hierdoor vormt de volledige constructie een stabiel, geventileerd draagsysteem dat wind- en sneeuwbelasting overbrengt naar de dakconstructie.

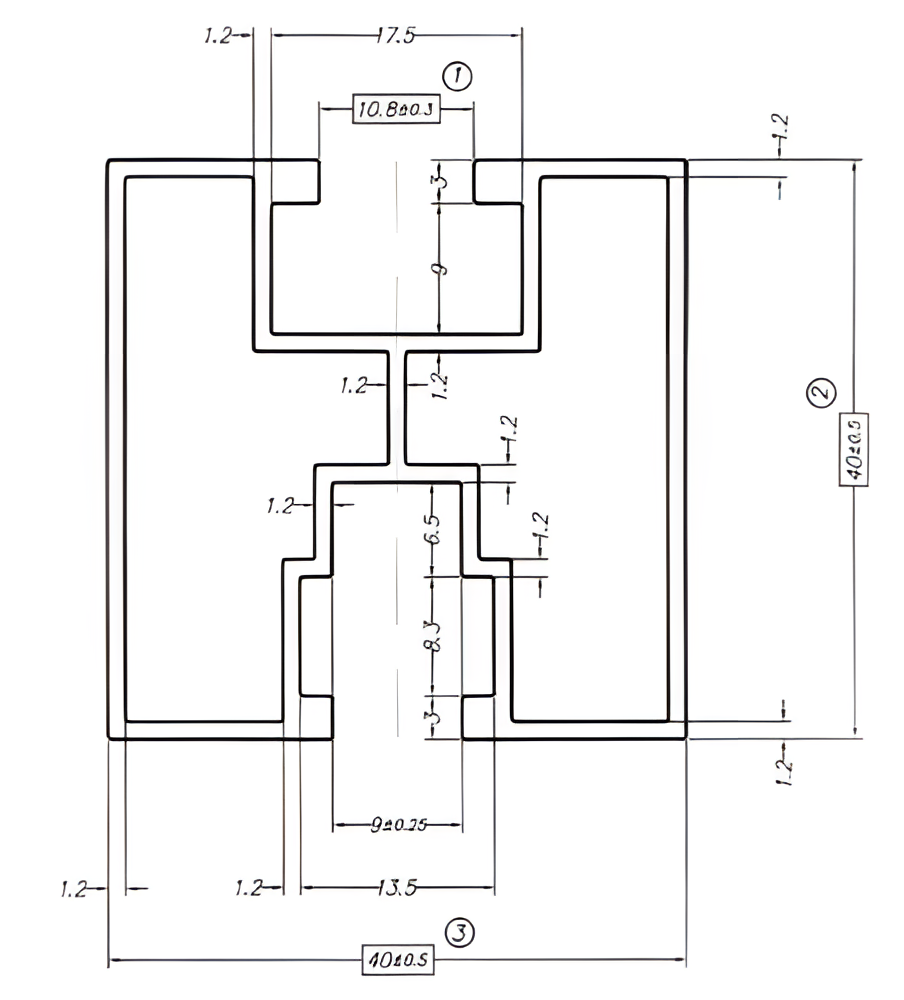

Maattekening van de doorsnede van het profiel 40×40 mm met aangegeven afmetingen van de kanalen en wanden

Doorsnede en kanaalafmetingen

De technische tekening van de doorsnede toont de gedetailleerde geometrie van het profiel. De buitenafmetingen zijn 40 ±0,5 × 40 ±0,5 mm. Het bovenste railkanaal heeft een openingbreedte van 10,8 ±0,3 mm en is geschikt voor vierkante M8-moeren. Het onderste railkanaal heeft een openingbreedte van 9 ±0,75 mm en een diepte die plaatsing van een zeskantbout M10 DIN 933 mogelijk maakt. De wanddikte bedraagt 1,2 mm over de gehele omtrek van het profiel, wat zorgt voor een gelijkmatige spanningsverdeling bij een laag gewicht.

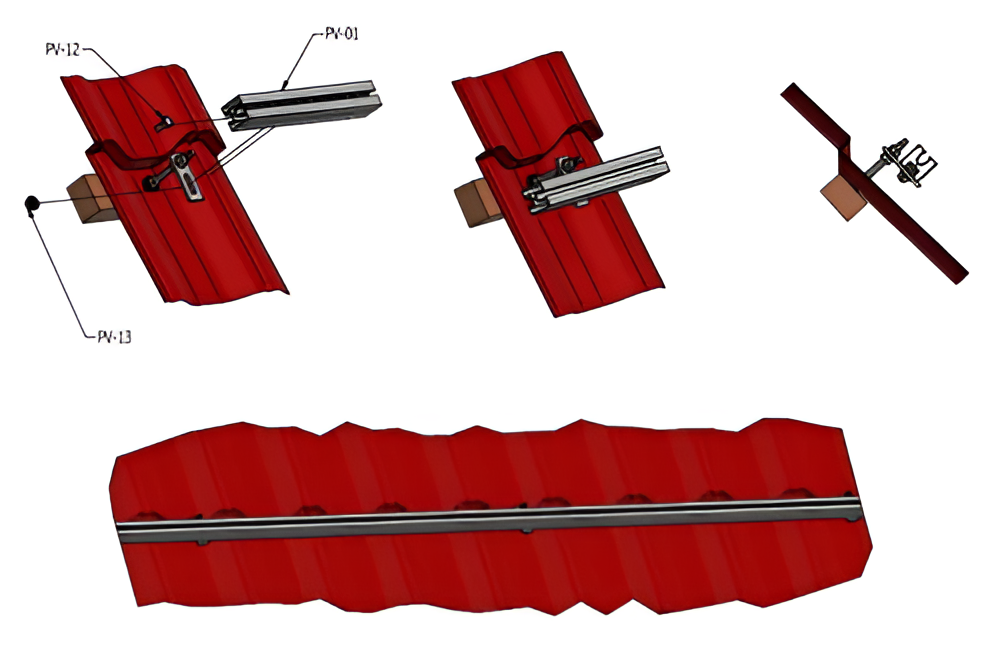

Montageschema van het profiel op een hellend dak met dakhaken en klemmen – 3D-weergave

Video met het montagesysteem met aluminium PV-profiel

Video met de montage van het profiel op de dakconstructie

Video met de toepassing van het profiel in een fotovoltaïsche installatie

Afmetingen

Doorsnede (breedte × hoogte)	40 × 40 mm (±0,5 mm)
Lengte	625 cm
Wanddikte	1,2 mm
Gewicht per meter	0,82 kg
Openingbreedte bovenste kanaal	10,8 ±0,3 mm
Openingbreedte onderste kanaal	9 ±0,75 mm

Materiaal en afwerking

Materiaal / legering	aluminium 6060
Oppervlakteafwerking	ruw (zwart geanodiseerde versie apart verkrijgbaar)

Montage en compatibiliteit

Montagekanaal / groeftype	dubbel — boven (PV-moduleklemmen) + onder (dakhaken / adapters)
Compatibele bouten	bovenste kanaal: vierkante moer M8; onderste kanaal: zeskantbout M10 DIN 933
Type dak / ondergrond	hellende daken — dakpanplaten, trapeziumplaat en andere dakbedekkingen met onderconstructie op haken of adapters
Verbindingsmethode	profielverbinders (apart verkrijgbaar) waarmee de rail kan worden verlengd

Overige parameters

Geanodiseerde versie	ja — verkrijgbaar in zwart geanodiseerde uitvoering
Levering	FTL (volledige vrachtwagenlading)

Technische gegevens

Lengte [mm]	6250
Profiel [mm]	40×40
Groeftype	Voor zeskantbout
Afwerking	Naturel
Lengte [mm]	6250
Profiel [mm]	40×40
Groeftype	Voor zeskantbout
Afwerking	Naturel
