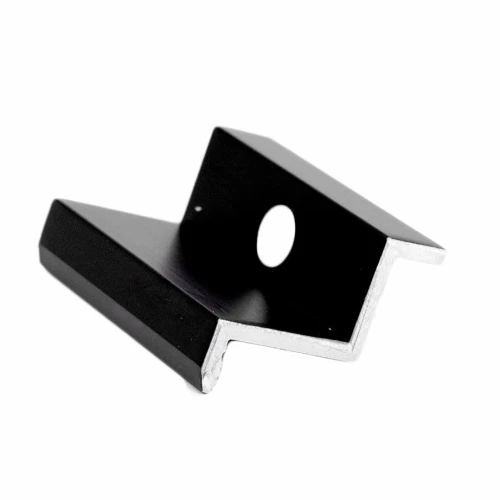

  • Zijklem H30 zwart geanodiseerd – eindklem PV L50 PV-03-02 (1)
  • Zijklem H30 zwart geanodiseerd – eindklem PV L50 PV-03-02 (2)
  • Zijklem H30 zwart geanodiseerd – eindklem PV L50 PV-03-02 (3)
  • Zijklem H30 zwart geanodiseerd – eindklem PV L50 PV-03-02 (4)

Zijklem H30 zwart geanodiseerd – eindklem PV L50

Ga naar Productfeedback

Zijklem voor fotovoltaïsche panelen, framedikte 30 mm, vervaardigd van aluminium 6060 met zwarte anodisering. Afmetingen: 26,8x32,8x50 mm, gat Ø8,5 mm voor M8-bout. Compatibel met T-profielen, zeskantprofielen en trapeziumprofielen.

Ga naar de volledige beschrijving
incl. BTW excl. BTW
Prijs € 0,34
incl. 21% BTW

Verzendkosten zijn niet bij de prijs inbegrepen.

Kies een variant:

Afzonderlijke varianten kunnen verschillen in prijs

Hoeveelheid

stk.
Beschikbaarheid:
Op voorraad (grote hoeveelheid)
Levertijd: 6 Werkdagen

Producteigenschappen

[PIM] Klemy #34

  • Type klem Eindklem
  • Paneeldikte [mm] 30
  • Kleur Zwart
  • Aardpen Nee
  • Bijgeleverd toebehoren Zonder accessoires

Beschrijving

Zijklem H30 zwart geanodiseerd – eindklem PV L50

Zijklem (eindklem) H30 voor het bevestigen van de buitenrand van fotovoltaïsche panelen met een framedikte van 30 mm. Vervaardigd van aluminium 6060 met zwarte anodisering, die de corrosiebestendigheid verhoogt en voor een esthetische uitstraling van de installatie zorgt.

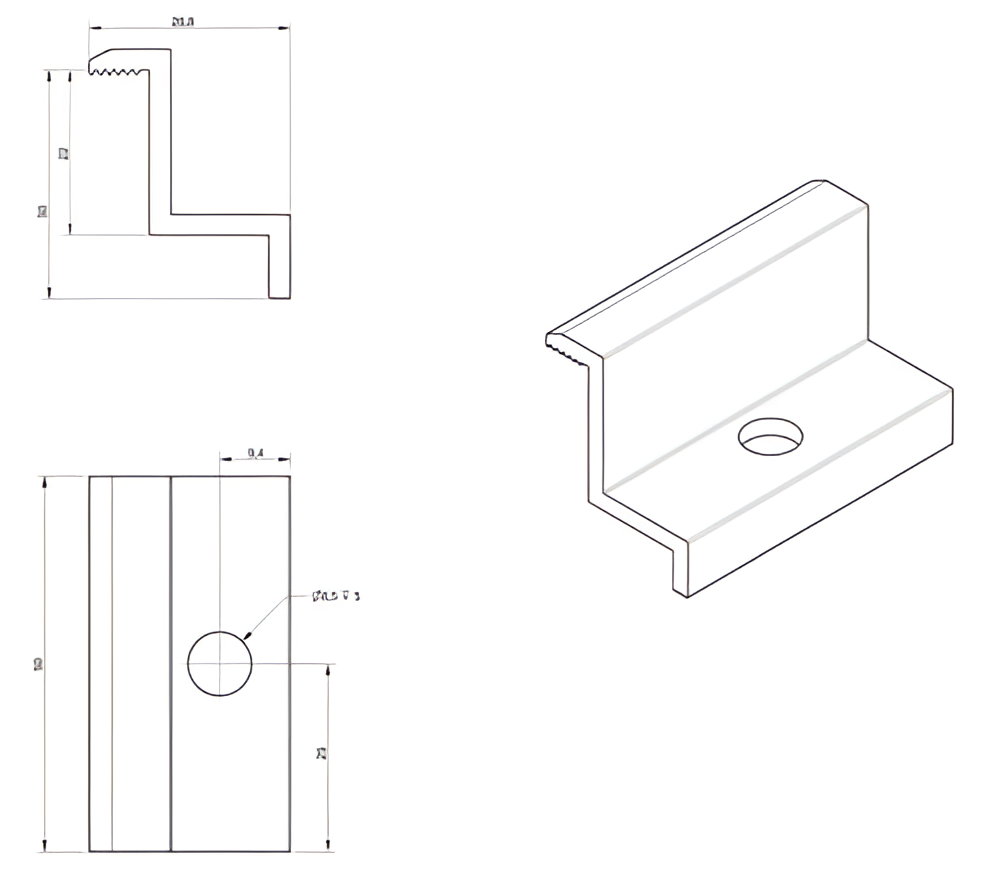

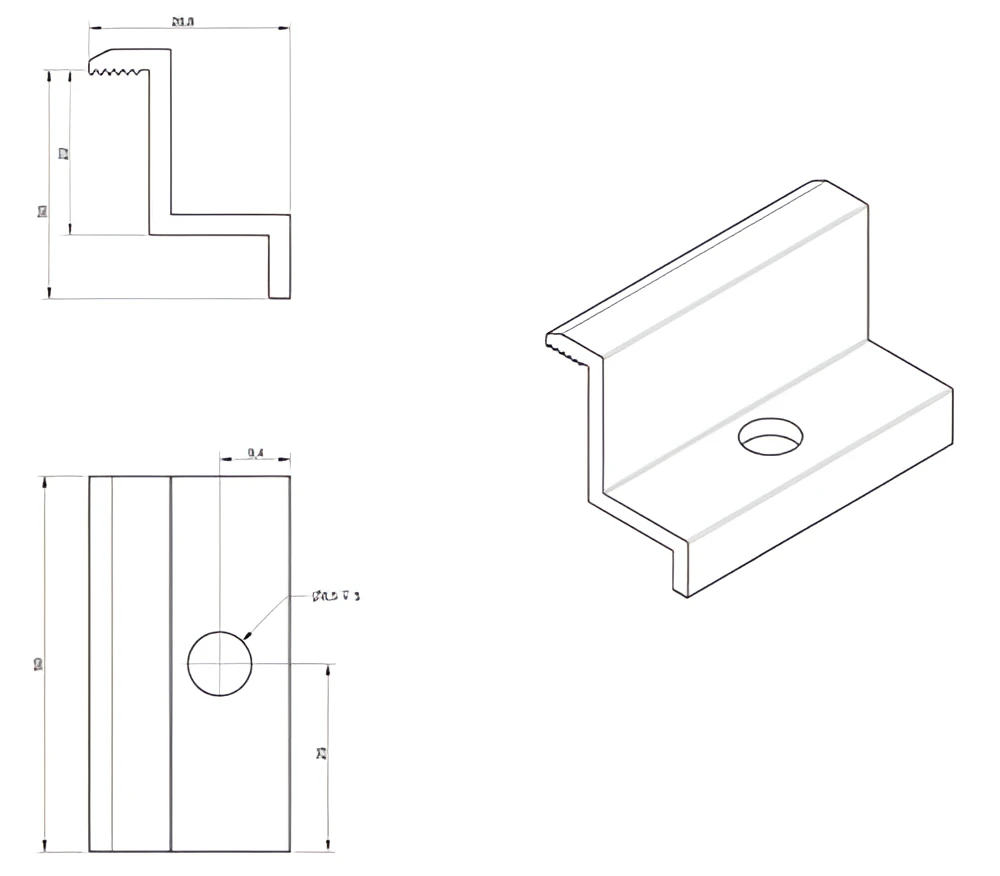

Technische tekening van de zijklem H30 – maatprojecties en isometrisch aanzicht
Technische tekening van de zijklem H30 – maatprojecties en isometrisch aanzicht

Toepassing en montage

De zijklem dient als afwerkingselement aan de uiteinden van rijen fotovoltaïsche modules — zowel op platte daken als op hellende daken. Voor het bevestigen van panelen aan elkaar dienen middenklemmen te worden gebruikt. De set bevat uitsluitend de aluminium klem — de bout en moer moeten afzonderlijk worden gekozen.

Compatibiliteit met montageprofielen

  • Aluminium profielen voor zeskantbout
  • Aluminium profielen voor T-bout
  • Trapeziumprofielen voor daken van trapeziumplaat

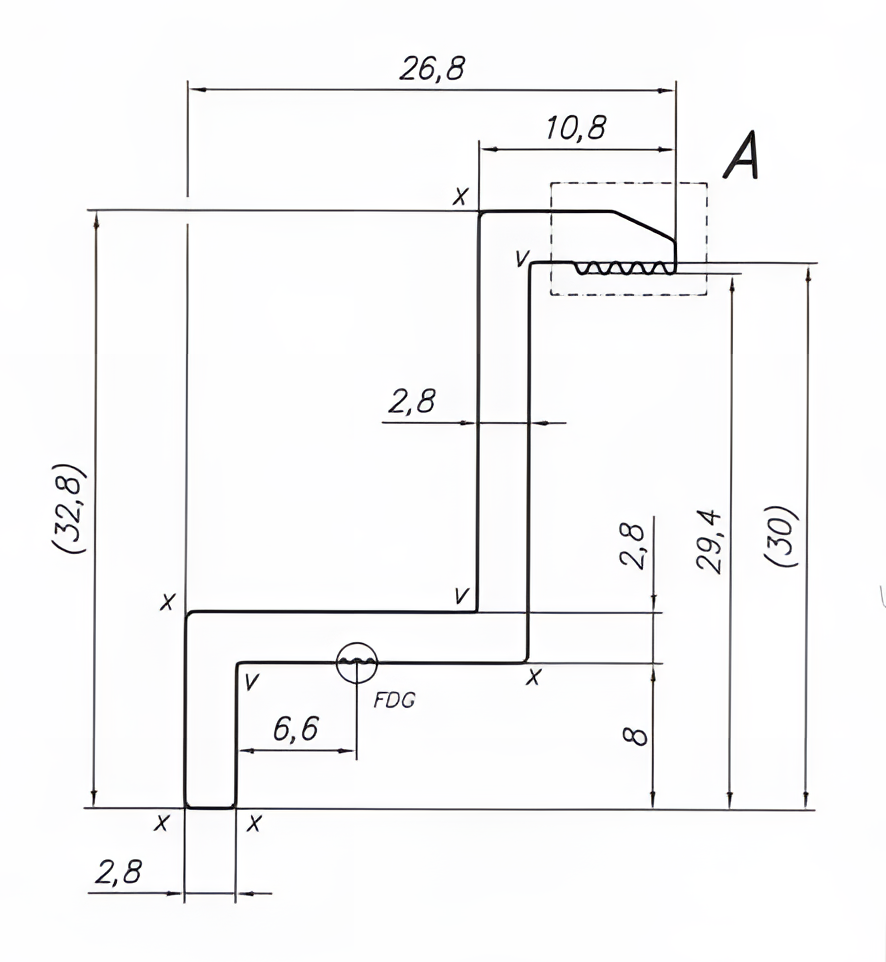

Maattekening van het profiel van de zijklem H30 – doorsnede met detailmaten
Maattekening van het profiel van de zijklem H30 – doorsnede met detailmaten

Afmetingen en technische parameters

  • Breedte: 26,8 mm
  • Totale hoogte: 32,8 mm
  • Werkhoogte (H): 30 mm
  • Lengte: 50 mm
  • Montagegat: Ø8,5 mm (voor M8-bout)
  • Wanddikte: 2,8 mm
  • Materiaal: aluminium 6060
  • Afwerking: zwarte anodisering
  • Kleur: zwart

Keuze inbusbout DIN 912

ProfieltypeBoutmaat
T-profielM8x20
ZeskantprofielM8x20
Trapeziumbrug (voor spie)M8x20
Trapeziumbrug (voor zeskantbout)M8x20

Het aanbevolen aandraaimoment moet worden gekozen volgens de richtlijnen van de fabrikant van de fotovoltaïsche panelen.

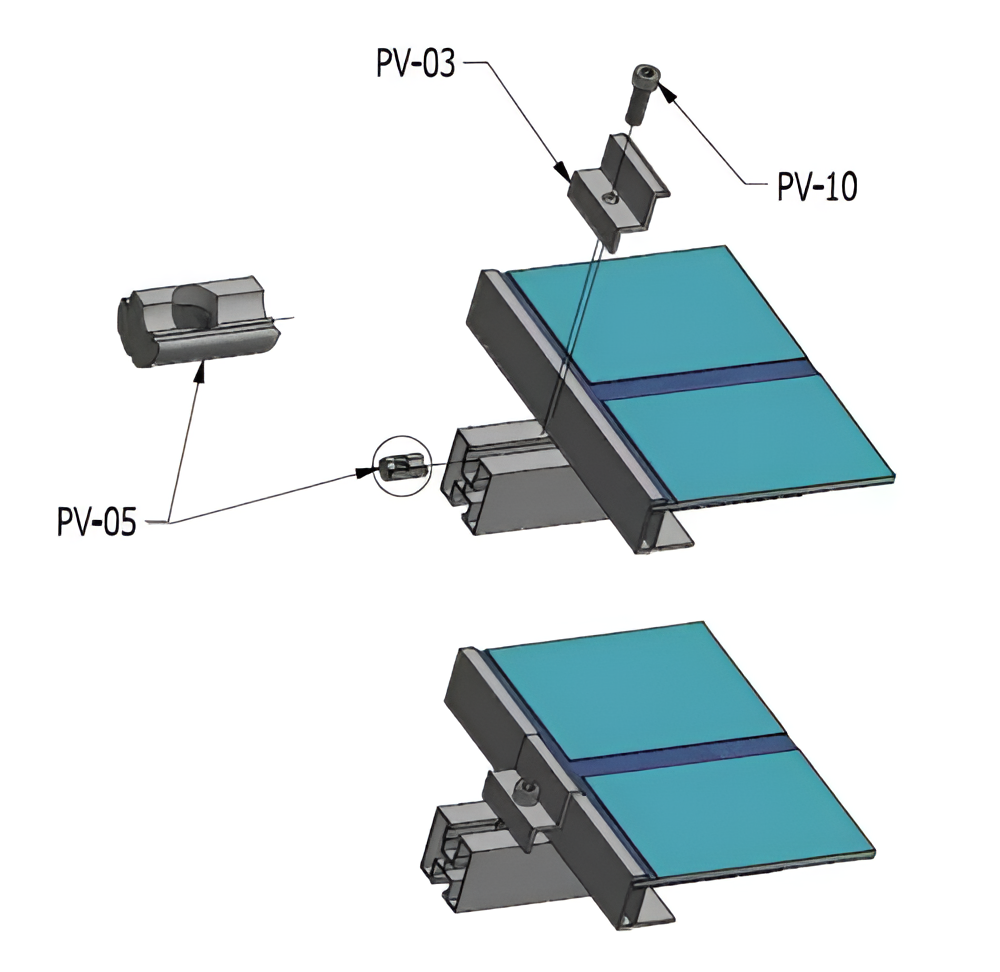

Montageschema van de zijklem met glijspie en bout op het aluminium profiel
Montageschema van de zijklem met glijspie en bout op het aluminium profiel

Het montageschema toont hoe de zijklem op het aluminium profiel wordt geplaatst met behulp van een glijspie en een inbusbout. De klem drukt de rand van de fotovoltaïsche module vast, waardoor een stabiele en veilige bevestiging wordt gegarandeerd.

Montage-instructie voor glijspieën en bouten op het aluminium profiel van het fotovoltaïsche systeem
