Hallo liefhebbers van zonne-energie! Vandaag introduceren wij op de Altamira-blog een belangrijk onderdeel van fotovoltaïsche installaties – het aardingsplaatje, ook wel contactplaatje of aardingsring genoemd. Ontdek waarom het de moeite waard is om dit onopvallende maar cruciale montage-element te gebruiken en uit welke varianten u kunt kiezen.
Aardingsplaatje – wat is het en waarvoor wordt het gebruikt?
Het aardingsplaatje is een montage-element van een fotovoltaïsche installatie dat zorgt voor potentiaalvereffening tussen de frames van de PV-modules en de montageconstructie. Het zorgt voor galvanische continuïteit van de verbindingen tussen de modulekaders en de profielen, wat essentieel is voor de duurzaamheid en veiligheid van het hele systeem.

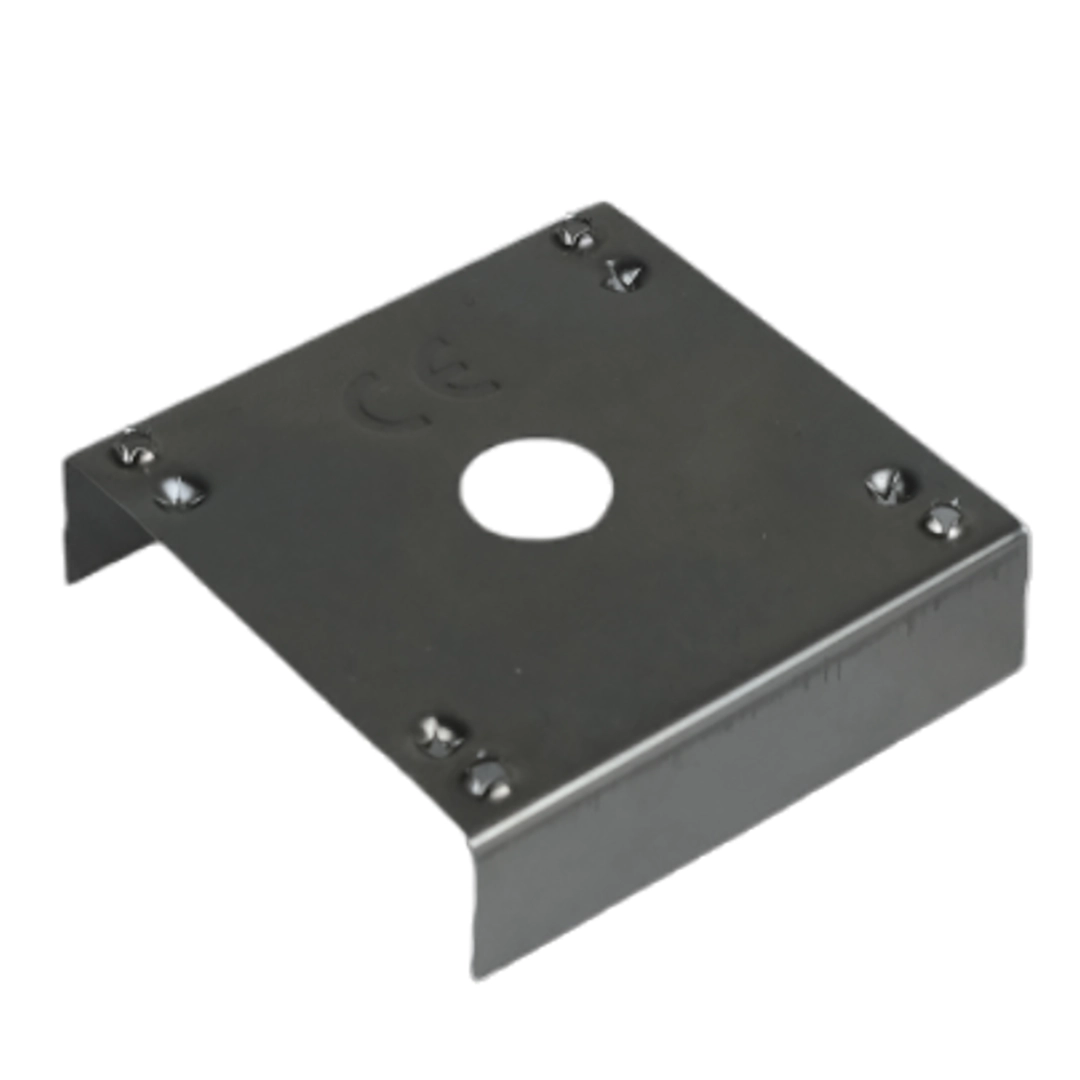

Aardingsring – PV-contactplaatje van roestvrij staal, 40×40 mm.
Scherpe tanden – klein maar belangrijk
Het aardingsplaatje heeft op het oppervlak scherpe tanden die cruciaal zijn voor de werking. De frames van PV-modules en de montageprofielen zijn gemaakt van aluminium met een geanodiseerde laag, die als isolator fungeert en geen elektriciteit geleidt. Wanneer de klem wordt aangedraaid, doorboren de tanden deze laag en bereiken ze het geleidende aluminium eronder, waardoor een stevige en duurzame elektrische verbinding ontstaat.
Het aardingsplaatje wordt onder de module of onder de eindklem geplaatst – in de onderstaande video ziet u hoe dit tijdens de montage gebeurt.
Beste praktijk: gebruik een aardingsplaatje (of een klem met aardingspen) voor elk geanodiseerd – ook zwart – modulekader en profiel. Zonder dit kan de geanodiseerde laag ertoe leiden dat het kader geen betrouwbare elektrische verbinding met de constructie heeft.
Roestvrij staal – een garantie voor duurzaamheid
De aardingsplaatjes in onze winkel zijn gemaakt van roestvrij staal A2 (1.4301, kwaliteit 304), wat zorgt voor corrosiebestendigheid en betrouwbare werking gedurende vele jaren buiten. Het klassieke vierkante contactplaatje meet 40×40 mm, is 0,2 mm dik, heeft een montagegat van Ø9 mm en 8 conische tanden – een universeel formaat dat geschikt is voor de meeste fotovoltaïsche systemen.

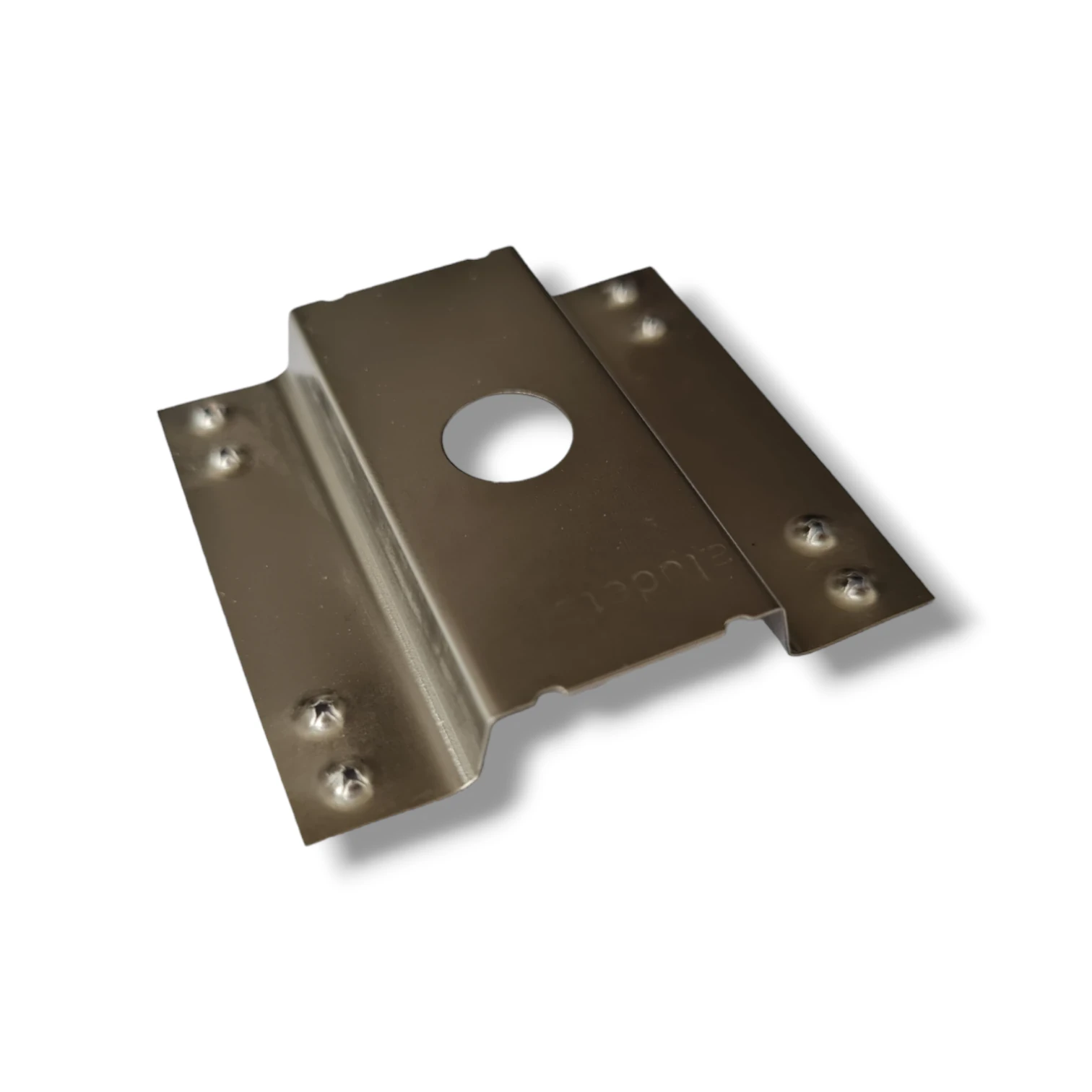

Aardingsplaat type Ω van roestvrij staal A2.
Welke aardingsring moet u kiezen?
Ons assortiment omvat nu vier varianten aardingsringen, allemaal gemaakt van roestvrij staal A2:
- Aardingsring – PV-contactplaatje 40×40 mm – vierkant plaatje, 0,2 mm dik, gat Ø9 mm, 8 conische tanden.
- Aardingsplaat type Ω – 40×42×6 mm, gat van 8 mm; de tanden doorboren de geanodiseerde laag van het modulekader, bevestigd met een schroef op modulekaders en montageprofielen.
- Ronde massieve aardingsring Ø35 mm – centraal gat van 8 mm, scherpe tanden langs de omtrek.
- Ronde aardingsring met uitsparing Ø44 mm – basis van 0,3 mm (1,3 mm met tanden), centraal gat Ø8,2 mm.
U vindt ze in de categorieën Potentiaalvereffening en Aardelektroden.
Klemmen met aardingspen – geen aparte ring nodig
Wilt u het aantal onderdelen op het dak beperken, kies dan voor klemmen met geïntegreerde aardingspen. Ze bevestigen de module en zorgen tegelijkertijd voor potentiaalvereffening, zonder extra ringen:
- Middenklem H25 L50 – onbehandeld, met aardingspen – twee aardingspennen, voor modules met kaders vanaf 30 mm.
- Middenklem H8 L50 – laag model, onbehandeld, met aardingspen – twee aardingspennen, voor modules met kaders vanaf 30 mm.
- Middenklem H25 L50 met aardingspen en de zwart geanodiseerde uitvoering.
- Eindklem H30 L50 – onbehandeld, met aardingspen – voor modules met een kader van 30 mm.
- Eindklem H35 L50 – onbehandeld, met aardingspen.
- Eindklem H40 L50 – onbehandeld, met aardingspen – voor modules met een kader van 40 mm.
Het volledige assortiment klemmen vindt u in de categorie Klemmen.
Het voltooien van de potentiaalvereffening
De aardingsplaatjes en aardingspennen verbinden de modules met de constructie. Om de constructie zelf met het aardingssysteem te verbinden, kunt u een aardingsklem voor kabels tot 16 mm² gebruiken – geschikt voor alle typen PV-montageprofielen, met een doorborende ring die zorgt voor een permanente verbinding met het profiel – samen met de geel-groene aardingskabel LgY 16 mm². Aardstaven, zoals de opvouwbare aardelektrode Ø16×1500 mm, en accessoires voor het inslaan ervan zijn verkrijgbaar in de categorie Bliksembeveiligingssystemen.
Samenvatting
Het aardingsplaatje is een klein maar belangrijk onderdeel van elke fotovoltaïsche installatie:
- Het zorgt voor potentiaalvereffening tussen de modulekaders en de montageconstructie.
- De scherpe tanden doorboren de isolerende geanodiseerde laag van aluminium kaders en profielen.
- Roestvrij staal A2 garandeert corrosiebestendigheid gedurende vele jaren.
- U kunt kiezen uit een vierkante, Ω-type of ronde ring – of een klem met geïntegreerde aardingspen.
- Met aardingsklemmen, kabels en aardstaven voltooit u de vereffening van de hele constructie.
